Почему вертикальный обрабатывающий центр повышает эффективность ЧПУ обработки?

Современное машиностроение требует высокой производительности, точности и гибкости при обработке деталей. Вертикальные обрабатывающие центры (ВОЦ) стали одним из ключевых элементов производственных линий благодаря их универсальности и эффективности. По данным отраслевых исследований, внедрение вертикальных обрабатывающих центров позволяет повысить общую эффективность оборудования (OEE) на 25–40% по сравнению с универсальными станками. Инженеры ООО «Тяньцзинь ХОРИ Тек» проанализировали факторы, которые делают вертикальные обрабатывающие центры эффективным решением для ЧПУ обработки.

В этой статье мы разберём ключевые аспекты: влияние конструкции на производительность, точность позиционирования, сокращение вспомогательного времени, автоматизацию и гибкость переналадки. Вы получите объективное представление о том, как вертикальный обрабатывающий центр может повысить эффективность вашего производства.

1. Конструктивные особенности вертикального обрабатывающего центра

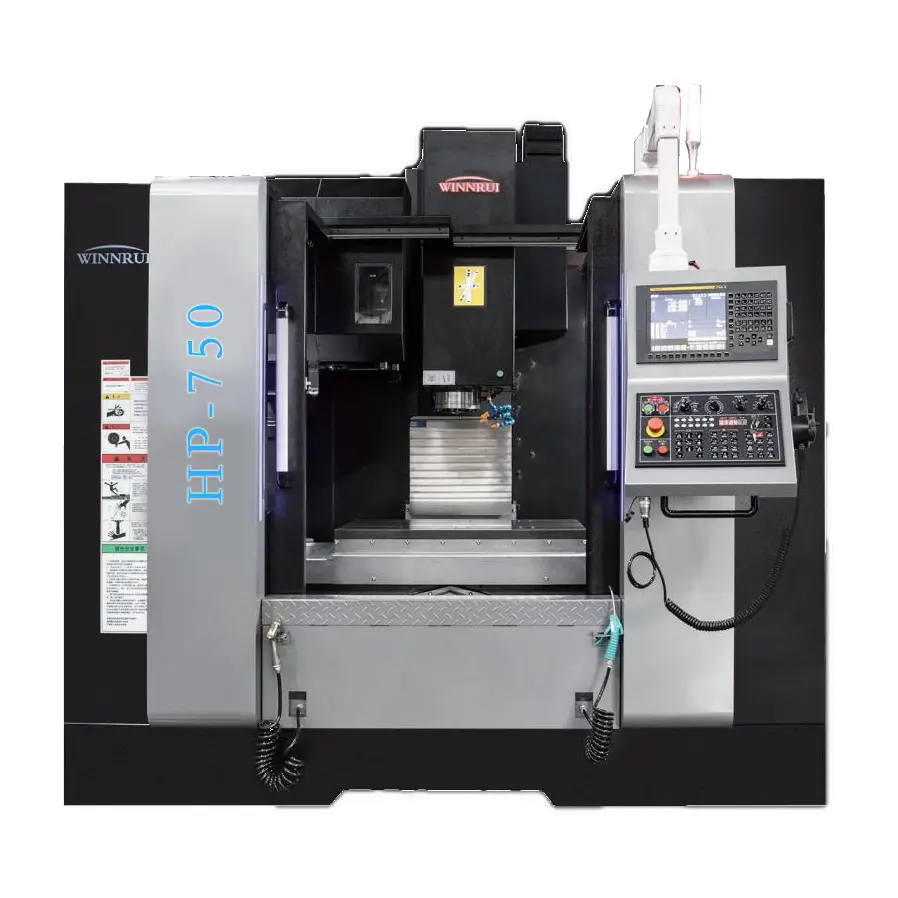

Вертикальный обрабатывающий центр — это станок с ЧПУ, у которого шпиндель расположен вертикально, а обрабатываемая деталь крепится на горизонтальном столе, перемещающемся по осям X и Y. Такая компоновка обеспечивает ряд преимуществ перед горизонтальными обрабатывающими центрами и универсальными станками.

Основные конструктивные особенности:

• Жёсткая станина — литая чугунная конструкция обеспечивает высокую виброустойчивость, что важно для получения качественной поверхности при обработке.
• Линейные направляющие с высокими нагрузочными характеристиками — обеспечивают плавное перемещение рабочих органов с минимальным трением.
• Шпиндель с высокой частотой вращения — до 12 000–24 000 об/мин, что позволяет использовать современный режущий инструмент с высокими скоростями резания.
• Инструментальный магазин (автоматическая смена инструмента) — вместимостью от 16 до 60 и более инструментов, что сокращает время переналадки.

Благодаря вертикальной компоновке, станок занимает меньше производственной площади, что особенно важно для компаний с ограниченными цеховыми площадями. Кроме того, доступ к рабочей зоне сверху упрощает загрузку и выгрузку деталей, а также визуальный контроль за процессом обработки.

2. Производительность и сокращение вспомогательного времени

Одним из главных факторов, определяющих эффективность ЧПУ обработки, является отношение основного (машинного) времени к вспомогательному. Вертикальный обрабатывающий центр позволяет значительно сократить вспомогательное время благодаря:

• Автоматической смене инструмента — время смены инструмента составляет 1,5–3 секунды, что в разы быстрее ручной замены на универсальных станках.
• Быстрому перемещению рабочих органов — скорости быстрых перемещений достигают 36–48 м/мин, что сокращает время позиционирования.
• Наличию системы измерения инструмента — автоматическая коррекция длины инструмента исключает ручные операции и снижает вероятность ошибок.
• Ускоренной загрузке деталей — удобный доступ к столу позволяет быстро фиксировать и снимать заготовки.

В результате совокупное время обработки детали на вертикальном обрабатывающем центре может быть на 30–50% меньше, чем на традиционном фрезерном станке. Это означает, что один оператор может обслуживать два или даже три станка, что снижает затраты на рабочую силу.

3. Точность и стабильность обработки

Вертикальные обрабатывающие центры обеспечивают высокую точность обработки благодаря сочетанию жёсткой конструкции, высококачественных направляющих и современных систем ЧПУ. Типовые показатели точности:

• Позиционирование по осям: ±0,005–0,010 мм.
• Повторяемость: ±0,002–0,005 мм.
• Шероховатость обработанной поверхности: Ra 0,4–1,6 мкм.

Такая точность достигается за счёт термостабилизации конструкции (в некоторых моделях используются системы охлаждения шпинделя и корпуса), а также компенсации тепловых деформаций в системе управления. Это особенно важно для обработки пресс-форм, штампов и других ответственных деталей, где даже малые отклонения недопустимы.

Современные ВОЦ оснащаются системами измерения в процессе обработки (in-process measurement), что позволяет автоматически корректировать инструмент при износе. Это обеспечивает стабильность размеров в партии деталей без участия оператора.

4. Гибкость и автоматизация производства

Современное производство требует быстрой переналадки для обработки разных деталей. Вертикальный обрабатывающий центр обеспечивает высокую гибкость благодаря:

• Широкому диапазону обрабатываемых материалов — от алюминиевых сплавов до инструментальных сталей и титана.
• Возможности обработки сложных поверхностей — четырёх- и пятиосевые версии позволяют обрабатывать детали с наклонными плоскостями и сложными контурами.
• Интеграции с системами автоматизированной загрузки — паллетные системы и роботизированные комплексы позволяют организовать безлюдное производство.
• Поддержке технологий Industry 4.0 — сбор данных о работе станка для анализа и оптимизации.

Эта гибкость делает вертикальный обрабатывающий центр идеальным решением как для серийного, так и для мелкосерийного производства, а также для опытных участков, где часто меняется номенклатура деталей.

5. Экономическая эффективность и окупаемость

Инвестиции в вертикальный обрабатывающий центр окупаются за счёт снижения себестоимости обработки деталей. Основные факторы экономии:

• Сокращение машинного времени — благодаря высоким скоростям резания и быстрым перемещениям.
• Снижение трудозатрат — автоматическая смена инструмента и контроль позволяют одному оператору обслуживать несколько станков.
• Уменьшение брака — высокая точность и стабильность снижают процент несоответствующих деталей.
• Экономия на оснастке — одно универсальное приспособление заменяет множество специализированных.

Типичный срок окупаемости вертикального обрабатывающего центра в условиях серийного производства составляет 2–4 года. При высокой загрузке (две-три смены) этот срок может сократиться до 1,5–2 лет.
