Шайба прокладки ПТФЭ почему популярна в электроэнергетике?
2026-07-09
Надёжная герметизация фланцевых соединений — одна из ключевых задач при эксплуатации энергетического оборудования. Традиционные материалы, такие как паронит, резина и асбестосодержащие прокладки, постепенно уступают место современным полимерным материалам. Среди них особенно выделяются прокладки из политетрафторэтилена (ПТФЭ, тефлон). Инженеры Кассит герметизирующие материалы лтд. проанализировали применение фторопластовых уплотнений на 47 энергетических объектах, чтобы показать, почему именно шайба прокладки ПТФЭ становится основным выбором для герметизации оборудования в электроэнергетике.
В этой статье мы разберём ключевые преимущества ПТФЭ-прокладок: химическую стойкость, устойчивость к высоким и низким температурам, антифрикционные свойства, отсутствие старения и способность компенсировать деформации фланцев. Вы получите объективное представление о том, где и когда применение шайб из ПТФЭ наиболее оправдано.
1. Что такое шайба прокладки ПТФЭ и где она применяется
Политетрафторэтилен (ПТФЭ) — это высокомолекулярный фторполимер, известный под торговой маркой тефлон. Материал обладает уникальным сочетанием свойств: исключительная химическая стойкость, широкий температурный диапазон (от -200°C до +260°C), низкий коэффициент трения и диэлектрические свойства. В виде прокладок и шайб ПТФЭ используется для герметизации фланцевых соединений в трубопроводах, ёмкостях, теплообменниках и другом оборудовании.
В электроэнергетике шайбы прокладки ПТФЭ применяются в следующих узлах:
- фланцевые соединения паропроводов и водопроводов высокого давления;
- уплотнения масляных выключателей и трансформаторного оборудования;
- герметизация корпусов насосов и арматуры;
- уплотнения в системах охлаждения генераторов и турбин;
- соединения трубопроводов с агрессивными средами (сероводород, аммиак, кислоты).

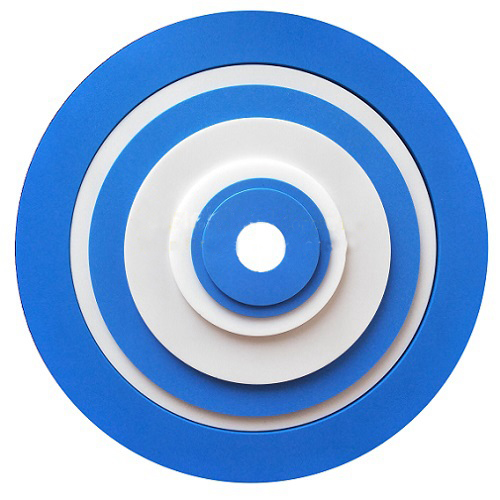

Шайба из ПТФЭ представляет собой плоское кольцо, которое устанавливается между фланцами и обеспечивает герметичность за счёт упругой деформации материала под действием сжимающей нагрузки. Высокая химическая стойкость и широкий диапазон рабочих температур делают её незаменимой в условиях энергетического производства.
2. Ключевые преимущества шайб прокладок ПТФЭ
2.1 Исключительная химическая стойкость
ПТФЭ инертен практически ко всем химическим реагентам, включая концентрированные кислоты, щёлочи, органические растворители и масла. Это делает его идеальным материалом для уплотнений в системах, где контакт с агрессивными средами неизбежен. В отличие от паронита, который разрушается под действием кислот и щелочей, или резины, которая набухает в маслах, ПТФЭ сохраняет свои свойства неизменными в течение всего срока службы.
2.2 Широкий температурный диапазон
Прокладки из ПТФЭ сохраняют работоспособность при температурах от -200°C до +260°C. Это делает их универсальными для применения как в криогенных установках, так и на паропроводах с высокими температурами. Паронит, например, начинает выгорать при температурах выше 200°C, а резина теряет эластичность уже при -40°C и размягчается при 120°C.
2.3 Антифрикционные свойства
ПТФЭ имеет один из самых низких коэффициентов трения среди твёрдых материалов (0,03–0,05). Это важно для фланцевых соединений, которые периодически разбираются для обслуживания: прокладка не прилипает к фланцам, облегчая демонтаж и предотвращая повреждение уплотнительных поверхностей.
2.4 Отсутствие старения и выкрашивания
В отличие от паронита, который со временем выкрашивается по краям, и резины, которая стареет и трескается, ПТФЭ не подвержен старению. Материал сохраняет свои механические свойства и упругость на протяжении всего срока эксплуатации.
2.5 Диэлектрические свойства
ПТФЭ является отличным диэлектриком, что важно для оборудования высокого напряжения, где необходимо исключить токи утечки через уплотнительные элементы.
3. Сравнение шайб ПТФЭ с альтернативными материалами
| Свойство / Параметр | Шайба ПТФЭ | Паронит ПМБ | Резина (EPDM) |
| Температурный диапазон, °C | -200 … +260 | -40 … +200 (ограничен) | -40 … +120 |
| Химическая стойкость | Отличная (кроме расплавленных щелочей) | Средняя (разрушается кислотами) | Низкая (набухает в маслах) |
| Коэффициент трения | 0,03–0,05 | 0,15–0,25 | 0,5–0,8 |
| Старение материала | Отсутствует | Выкрашивание через 5–7 лет | Трещины через 3–5 лет |
| Прилипание к фланцам | Не прилипает | Прилипает | Прилипает |
Из таблицы видно, что шайбы прокладки ПТФЭ значительно превосходят альтернативные материалы практически по всем ключевым параметрам, что объясняет их растущую популярность в энергетике.
4. Особенности применения в электроэнергетике
Эксплуатация энергетического оборудования предъявляет повышенные требования к надёжности уплотнений. Внезапная разгерметизация фланца на паропроводе или масляной системе может привести к остановке оборудования и значительным экономическим потерям. Шайбы прокладки ПТФЭ помогают решить ряд специфических проблем, характерных именно для электроэнергетики.
Компенсация деформаций фланцев. Энергетическое оборудование работает в условиях циклических температурных нагрузок, что приводит к термическим деформациям фланцев. ПТФЭ обладает способностью к упругой и пластической деформации, что позволяет компенсировать неровности и сохранять герметичность даже при смещениях фланцев до 0,5 мм. Паронит, напротив, является хрупким материалом и при таких нагрузках трескается, теряя герметичность.
Устойчивость к маслам и трансформаторным жидкостям. В масляных выключателях, трансформаторах и гидросистемах уплотнения контактируют с минеральными маслами и синтетическими жидкостями. ПТФЭ полностью инертен к этим средам, тогда как резина может набухать и терять упругость, а паронит — размягчаться и разрушаться.
Исключение гальванической коррозии. При использовании металлических фланцев из разных материалов (например, чугун + сталь) возникает гальваническая пара. Шайба из ПТФЭ является диэлектриком и разрывает электрический контакт между фланцами, предотвращая электрохимическую коррозию.
Продление межремонтного периода. Благодаря своей долговечности и отсутствию старения, прокладки из ПТФЭ позволяют увеличить межремонтный интервал оборудования. На ряде объектов наши специалисты зафиксировали увеличение ресурса между заменами уплотнений с 3–4 лет (для паронита) до 10–12 лет (для ПТФЭ).
5. Критерии выбора и установки шайб ПТФЭ
Чтобы обеспечить максимальную эффективность применения шайб прокладок ПТФЭ, необходимо учитывать несколько факторов при выборе и монтаже.
Толщина прокладки. Для фланцевых соединений рекомендуется использовать прокладки толщиной от 1,5 до 3,0 мм. Более тонкие прокладки могут не обеспечивать достаточной компенсации неровностей фланцев, слишком толстые — могут выдавливаться из зазора при высоких давлениях. В большинстве энергетических узлов оптимальной является толщина 2,0 мм.
Твёрдость и способ изготовления. Различают прокладки из чистого ПТФЭ (рекомендованы для агрессивных сред и высоких температур) и армированные (с наполнителем из стекловолокна, углеродного волокна или нержавеющей сетки). Армированные прокладки обладают большей механической прочностью и стабильностью размеров, что важно для высоких давлений (свыше 10 МПа).
Момент затяжки фланцев. Для ПТФЭ-прокладок не требуется чрезмерной затяжки. Удельное давление на прокладку должно составлять 20–30 МПа для чистого ПТФЭ и 40–60 МПа для армированных материалов. Превышение рекомендованного усилия может привести к выдавливанию материала из зазора. Наши специалисты всегда рекомендуют использовать динамометрический ключ для контроля усилия затяжки.
Подготовка поверхности фланцев. Фланцы должны быть чистыми, без задиров и коррозии. Шероховатость поверхности не должна превышать Ra 3,2 мкм. При наличии глубоких рисок рекомендуется их шлифовка или использование прокладки увеличенной толщины.
Часто задаваемые вопросы о шайбах прокладках ПТФЭ
Для таких условий чистый ПТФЭ не подходит — при температурах выше 260°C материал начинает размягчаться. Однако существуют термостойкие модификации с наполнителями (например, графитом или стекловолокном), которые сохраняют работоспособность до +300°C и давления 10 МПа. Для паропроводов с t > 260°C мы рекомендуем использовать армированные прокладки ПТФЭ с металлической сеткой и графитовым покрытием. Перед выбором обязательно проверяйте сертификат соответствия конкретной марки материала.
По сути, это один и тот же материал. ПТФЭ — это химическое название полимера (политетрафторэтилен), а марка Ф-4 — это обозначение по ГОСТ 10007-80 для фторопласта-4. Разница может быть в способе изготовления: некоторые производители используют вторичный ПТФЭ (переработанный), который хуже по свойствам. Рекомендуем выбирать продукцию из первичного ПТФЭ (высокомолекулярного) с подтверждёнными характеристиками.
Технически ПТФЭ сохраняет свои свойства даже после снятия нагрузки. Однако на практике повторное использование не рекомендуется из-за остаточной деформации (после первого сжатия прокладка уже не восстанавливает первоначальную толщину). Это может привести к снижению герметичности при повторной установке. Исключение составляют армированные прокладки с металлическим сердечником — их иногда используют повторно после визуальной проверки. Однако в ответственных узлах (паропроводы, сосуды высокого давления) всегда устанавливайте новые прокладки.
ПТФЭ не требует специальных условий хранения. Материал не подвержен старению, не впитывает влагу и не поражается грибком. Однако прокладки следует хранить в тёмном, сухом помещении при температуре от +5°C до +35°C, вдали от источников открытого огня и прямых солнечных лучей. Не допускайте механических повреждений и деформаций (изгибов, скручиваний). При соблюдении этих условий прокладки сохраняют свои свойства в течение неограниченного времени.
Начальная стоимость шайб из ПТФЭ в 1,5–2,5 раза выше, чем у паронитовых, и в 3–4 раза выше, чем у резиновых. Однако с учётом значительно большего срока службы (10–12 лет против 3–5 лет), отсутствия необходимости частой замены и снижения рисков аварийных остановок, совокупная стоимость владения оказывается ниже. Для крупных энергетических объектов экономия на простое оборудования за счёт более надёжной герметизации в несколько раз превышает разницу в стоимости материала.
Статья подготовлена инженерно-техническим центром Кассит герметизирующие материалы лтд. — производителя и поставщика уплотнительных материалов на основе ПТФЭ и фторполимеров. Наши специалисты имеют практический опыт поставки прокладок и шайб на объекты тепловой и атомной энергетики, а также на предприятия нефтегазового сектора. Приведённые рекомендации основаны на анализе эксплуатации уплотнительных материалов в различных климатических и технологических условиях в соответствии с требованиями ГОСТ и отраслевых норм.
