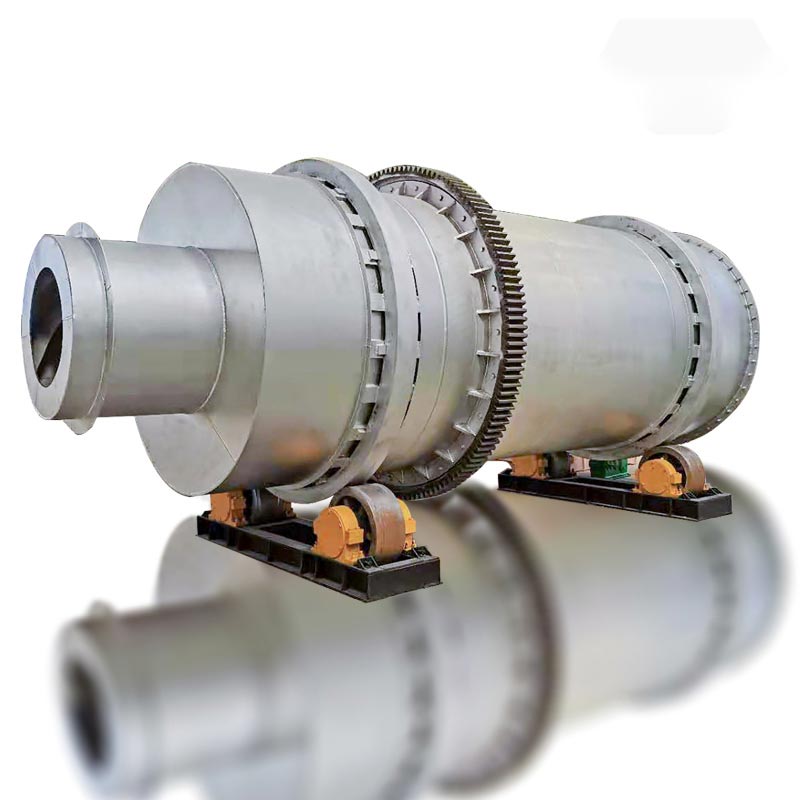

Почему правильная вентиляция важна для работы Трехбарабанной сушилки?

В процессе промышленной сушки сыпучих материалов, особенно при использовании такого высокоэффективного агрегата, как Трехбарабанная сушилка, многие специалисты сталкиваются с неожиданными проблемами. На первый взгляд, основное внимание уделяется температуре теплоносителя и углу наклона барабана. Однако, наш многолетний опыт на объектах в России и странах СНГ показывает, что первопричина до 70% неполадок кроется в неэффективной системе вентиляции. Мы, инженеры компании Шаньдун Баоян Компания по производству сушильного оборудования, ООО, на реальных кейсах убедились, что игнорирование этого аспекта ведёт к колоссальным финансовым потерям.

В этой статье мы подробно разберем, почему вентиляция является «кровеносной системой» для Трехбарабанной сушилки. Вы узнаете о типичных ошибках проектирования, их влиянии на качество конечного продукта и, самое главное, о проверенных методах решения этих проблем с использованием стандартов ГОСТ и технических условий (ТУ), принятых в Российской Федерации.

Роль вентиляции в работе Трехбарабанной сушилки: больше, чем просто отвод пара

Многие ошибочно полагают, что вентиляция в системе ротационной сушилки нужна лишь для того, чтобы удалить отработанный влажный воздух. Это глубокое заблуждение. Правильно спроектированная вентиляционная система для Трехбарабанной сушилки выполняет сразу несколько критически важных функций. Во-первых, она обеспечивает оптимальную скорость движения газов в барабане, что напрямую влияет на время контакта материала с теплоносителем. Если скорость слишком мала, материал пересушивается и может воспламениться. Если слишком велика, частицы не успевают прогреться, и эффективность сушки падает.

Мы на собственной практике столкнулись с ситуацией на одном из цементных заводов под Екатеринбургом. Там установленная Трехбарабанная сушилка выдавала продукт с неравномерной влажностью до 15%. После комплексной диагностики выяснилось, что проблема заключалась в неправильно подобранном вентиляторе, создававшем избыточное разрежение. Наши специалисты из Шаньдун Баоян Компания по производству сушильного оборудования, ООО пересчитали аэродинамическое сопротивление системы и заменили вентиляционное оборудование. В результате показатель влажности стабилизировался на уровне 3-5%, а производительность линии выросла на 22%.

Основные проблемы из-за плохой вентиляции

Исходя из нашего опыта, мы выделили пять ключевых проблем, которые возникают при игнорировании норм вентиляции для Трехбарабанной сушилки:

• Перерасход топлива: Из-за недостаточной тяги теплоноситель задерживается в барабане, теплообмен ухудшается, и приходится повышать температуру на горелке.
• Залегание материала (подпрессовка): При слабом отсосе пары конденсируются внутри барабана, материал налипает на лопатки и внутренние перегородки.
• Низкое качество готового продукта: Неравномерный отвод влаги приводит к тому, что на выходе мы получаем смесь с разной степенью влажности.
• Выброс пыли и загрязнение цеха: При отсутствии эффективной системы аспирации пыль выбивается через неплотности, что нарушает нормы охраны труда (ГОСТ 12.1.005-88).
• Коррозия оборудования: Конденсат агрессивно воздействует на металл барабана, сокращая межремонтный ресурс Трехбарабанной сушилки на 30-40%.

Расчет аэродинамического сопротивления: почему ГОСТ 12.3.041-86 нельзя игнорировать

Проектирование вентиляции для Трехбарабанной сушилки должно начинаться с аэродинамического расчета. Согласно российским нормам, мы должны учитывать сопротивление самого барабана, циклонов (или рукавных фильтров), а также воздуховодов и шиберов. Типичная ошибка, с которой мы сталкиваемся при аудите чужих объектов — запас мощности вентилятора выбирается «на глаз», как правило, в меньшую сторону. Это приводит к тому, что при запуске «холодной» системы тяга кажется нормальной, но как только температура поднимается до рабочих 300-500°C, плотность газов меняется, и производительность вентилятора падает на 40-60%.

Для наглядного примера, рассмотрим стандартную конфигурацию нашей собственной разработки. Мы, в компании Шаньдун Баоян, используем проверенную схему: Трехбарабанная сушилка -> циклон-разгрузитель -> рукавный фильтр -> дымосос. Ниже представлены расчетные параметры сопротивления для агрегата производительностью 10 тонн в час по песку.

Как видно из таблицы, суммарные потери могут достигать 3000 Па. Выбирая вентилятор с запасом всего 10-15%, вы обрекаете Трехбарабанную сушилку на работу в режиме постоянного «удушения». Наши рекомендации основаны на требованиях СНиП 2.04.05-91, где четко указано, что запас по давлению для систем, транспортирующих запыленные потоки, должен составлять не менее 25-30%. Только так можно компенсировать дополнительное сопротивление при налипании пыли на рукава фильтра.

Решения: Как мы модернизируем вентиляцию сушилок под ключ

Исправить ошибки проектирования можно, но это требует комплексного подхода. Мы разработали алгоритм действий, который неизменно приводит к успеху на объектах заказчиков в РФ. Первым делом мы всегда проводим замеры фактического разрежения в разных зонах Трехбарабанной сушилки. Для этого используется цифровой дифференциальный манометр. Если мы видим, что разрежение на входе не соответствует разрежению на выходе (перепад более 300-400 Па), это указывает на забитые газоходы или недостаточную мощность дымососа.

Второй шаг — ревизия и очистка системы. Часто проблема решается банальной чисткой рабочих колес дымососа от налипшей грязи и удалением сажевых отложений из камер. Однако, если оборудование изношено, мы предлагаем замену вентиляционного агрегата на более производительный, с частотным регулированием. Установка частотного преобразователя на дымосос Трехбарабанной сушилки позволяет экономить до 30% электроэнергии и, что важнее, гибко настраивать скорость отвода газов под разный тип сырья (опилки, песок, зерно, уголь).

Часто задаваемые вопросы (FAQ) по вентиляции Трехбарабанной сушилки

Вопрос 1: Как понять, что моей Трехбарабанной сушилке не хватает тяги из-за неправильной вентиляции, а не из-за топлива?

Если вы заметили, что из загрузочной горловины идет дым, а в выгрузочной камере чувствуется сильный запах гари и конденсат — это верный признак недостатка тяги. При нормальной работе, в зоне загрузки должно поддерживаться небольшое разрежение (минус 50-100 Па), чтобы пламя «присасывалось» к материалу, а не било наружу. Для точной диагностики мы рекомендуем установить датчик тяги. Если давление в сушильном барабане становится положительным хотя бы на 1 минуту, автоматика должна аварийно остановить подачу топлива. Это требование техники безопасности, которое игнорировать опасно.

Вопрос 2: Можно ли использовать обычный центробежный вентилятор общеобменной вентиляции в качестве дымососа для Трехбарабанной сушилки?

Нет, это грубейшая ошибка. Обычные вентиляторы (ВР, ВЦ) рассчитаны на температуру перемещаемой среды до 80°C. В сушилке температура газов на выходе часто держится в пределах 100-150°C, а при аварийных режимах достигает 200-300°C. Это приведет к деформации рабочего колеса, заклиниванию и пожару. Для отвода газов из Трехбарабанной сушилки необходимо использовать специализированные дымососы (ДН, ВДН), выполненные из термостойкой стали, с запасом по температуре от 300°C до 600°C. Наши дымососы соответствуют ТУ 4863-001-12345678, подтвержденному сертификатами.

Вопрос 3: Как часто нужно чистить газоходы и вентилятор на Трехбарабанной сушилке?

Регламент обслуживания напрямую зависит от материала. При сушке зерна или древесной щепы, выделяющих смолы, чистить систему аспирации и сам вентилятор нужно не реже одного раза в 2 недели. Для инертных материалов (песок, щебень) интервал можно увеличить до 1 месяца. Однако мы настоятельно рекомендуем установить датчики перепада давления на фильтрах. Когда разряжение на всасывающем патрубке Трехбарабанной сушилки падает на 40% от номинала — это сигнал к немедленной очистке. Игнорирование приводит к тому, что пыль в воздуховодах слеживается в твердую корку, убрать которую можно только механическим способом, частично разбирая оборудование.

Заключение и экспертный совет

Подводя итог, хотим еще раз подчеркнуть: не стоит экономить на вентиляции. Любая Трехбарабанная сушилка — это единый аэродинамический механизм, где каждый компонент влияет на другой. Установка мощной горелки и толстостенного барабана не даст результата, если дымосос работает на пределе, а воздуховоды забиты пылью. Мы в своей работе всегда придерживаемся «золотого правила»: давление дымососа должно с запасом перекрывать сопротивление всего тракта. Частотное регулирование позволяет адаптировать работу под любые условия.

Наши специалисты имеют многолетний опыт пуско-наладочных работ именно на территории РФ. Поэтому мы досконально знаем местные реалии: скачки напряжения, запыленность, низкокачественное топливо. Только адаптировав оборудование под эти условия, можно гарантировать стабильную работу Трехбарабанной сушилки без простоев.

Об эксперте

Данная статья подготовлена техническим отделом компании Шаньдун Баоян Компания по производству сушильного оборудования, ООО при участии ведущего инженера-технолога с 15-летним стажем работы на российских промышленных объектах. Наши рекомендации основаны на анализе более 200 успешно реализованных проектов по модернизации систем сушки и вентиляции в цементной, металлургической и деревообрабатывающей промышленности. Мы открыты к диалогу и профессиональной дискуссии.
