Почему Вспомогательное оборудование необходимо для современных прокатных станов?
2026-06-22
Общая масса вспомогательного оборудования в прокатном цехе значительно превышает массу машин главной линии стана. Это подтверждает, что современный прокатный стан — это не просто рабочая клеть с приводами, а сложный комплекс, где вспомогательное оборудование играет ключевую роль. Инженеры Цзянсу Ючжа Машиностроение, ООО систематизировали функции и классификацию этого оборудования, чтобы показать, почему без него невозможна эффективная и качественная прокатка.
В этой статье мы подробно рассмотрим назначение и конструкции основных видов вспомогательного оборудования: для транспортировки, резки, правки, охлаждения, а также для отделки и намотки проката. Вы получите структурированное представление о том, как эти машины обеспечивают непрерывность технологического процесса и влияют на качество готовой продукции.
1. Транспортировка и перемещение проката: рольганги, шлепперы и кантователи
Технологический процесс прокатки невозможен без перемещения металла от нагревательных печей к стану, между клетями и на отделочные участки. Вспомогательное оборудование для транспортировки составляет основу поточных линий.
Рольганги — это наиболее распространённые транспортные устройства, представляющие собой ряд вращающихся роликов. Они могут быть стационарными, опускающимися, поворотными и даже сдвижными. Привод роликов может быть групповым (общий двигатель через трансмиссию) или индивидуальным (каждый ролик от своего двигателя), что позволяет гибко управлять скоростью перемещения.
Шлепперы (канатные или цепные транспортеры) используются для поперечного перемещения длинных заготовок и профилей, например, от подводящего рольганга к отводящему. В канатном шлеппере несколько замкнутых канатов с прикреплёнными к ним тележками имеют упорные пальцы. При прямом ходе пальцы перемещают заготовку, а при обратном — утапливаются и проходят под ней. Цепные шлепперы работают по аналогичному принципу, но используют пластинчатые цепи.
Кантователи и манипуляторы предназначены для поворота заготовок вокруг продольной или поперечной оси, что необходимо для обжатия слитков в обжимных станах (блюмингах, слябингах) или для задачи металла в соответствующие калибры.
2. Резка проката: ножницы и пилы для различных операций
Резка является одной из важнейших операций отделки проката. В зависимости от температуры металла (горячая или холодная резка) и необходимой формы реза применяются разные типы оборудования.
Ножницы с параллельными и наклонными ножами используются для резки листов и сортового проката. Ножницы с наклонными ножами (гильотинные) обеспечивают более плавный рез за счёт постепенного входа ножа в металл. Дисковые ножницы применяются для продольной резки полос на узкие ленты и обрезки кромок. Летучие ножницы предназначены для резки движущегося проката без остановки стана. Они могут быть барабанными, маятниковыми или планетарными, и регулирование длины отрезаемой полосы осуществляется изменением числа оборотов или пропуском реза.
Дисковые пилы используются для резки крупных сортовых профилей и труб. В зависимости от механизма подачи пилы могут быть маятниковыми, салазковыми, рычажными или роторными.
3. Правка проката: устранение деформаций после прокатки
После прокатки и охлаждения металл часто имеет искривления (продольные и поперечные), которые необходимо устранять. Правка — это технологическая операция, которая восстанавливает геометрически правильную форму проката.
Для правки листов и полос используют роликовые листоправильные машины с параллельным или наклонным расположением роликов. Ролики создают многократные изгибы, постепенно уменьшающиеся по амплитуде, что выравнивает полосу. Существуют также растяжные листоправильные машины, где правка осуществляется путём растяжения металла в упругой зоне. Для сортового проката применяют роликовые сортоправильные машины открытого или закрытого типа, а также правильные прессы для крупных профилей.
4. Охлаждение проката: холодильники и их роль в процессе
Охлаждение проката после прокатки — это неотъемлемая часть технологии, влияющая на структуру и свойства металла. Холодильник является связующим звеном между станом и агрегатами отделки.
Удельная масса холодильника в общей массе оборудования прокатного стана может достигать 35–50%. Тип холодильника зависит от вида проката:
- Реечные холодильники состоят из подвижных и неподвижных реек. Подвижные рейки совершают возвратно-поступательное движение и перекладывают прокат по мере его охлаждения. Они также выполняют правящую функцию.
- Роликовые холодильники представляют собой ряд длинных приводных роликов, расположенных под углом к оси подводящего рольганга. Полоса движется по ним по спирали, что обеспечивает равномерное охлаждение.
- Для толстых листов используются холодильники с водяным охлаждением (водяные резервуары).

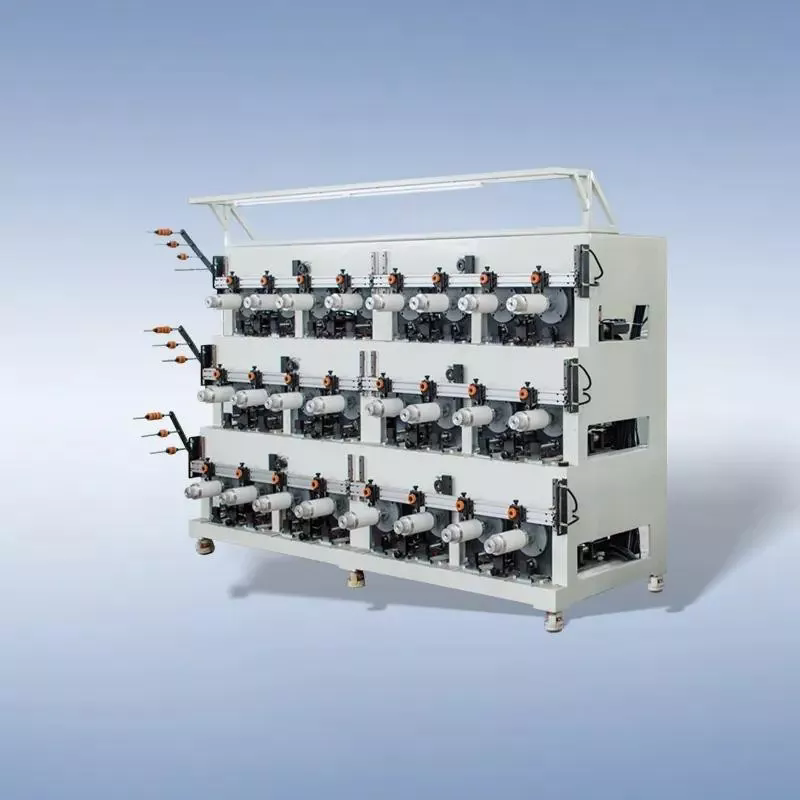

5. Намотка и размотка: моталки и разматыватели для непрерывных станов
Для листовых, полосовых и проволочных станов большое значение имеют устройства для смотки и размотки металла. Моталки служат для сматывания полосы в рулон или проволоки в бунт, а разматыватели — для подачи рулонов в последующие агрегаты.
Барабанные моталки применяются для горячей и холодной полосы. Конструкция барабана (обычно разжимного типа) обеспечивает плотное и ровное натяжение рулона. Для проволоки используют моталки с неподвижным или вращающимся бунтом. Разматыватели оснащаются отгибателями для облегчения заправки конца полосы в стан или агрегат отделки.
Сравнительная таблица основных видов вспомогательного оборудования
| Функциональная группа | Основное оборудование | Назначение |
| Транспортировка и перемещение | Рольганги, шлепперы, кантователи, манипуляторы, слитковозы, толкатели | Подача металла к стану, перемещение между клетями, поперечное перемещение, поворот заготовок, транспортировка слитков |
| Резка | Ножницы (с параллельными, наклонными, дисковыми ножами), летучие ножницы, дисковые пилы | Обрезка концов, резка на мерные длины, продольная резка полосы |
| Правка | Листоправильные и сортоправильные роликовые машины, правильные прессы | Устранение искривлений, придание прокату правильной геометрической формы |
| Охлаждение | Реечные, роликовые, цепные холодильники, водяные резервуары | Контролируемое охлаждение проката до требуемой температуры |
| Намотка/Размотка | Моталки (барабанные, проволочные), разматыватели, отгибатели | Смотка полосы в рулон, проволоки в бунт, размотка рулонов для подачи в агрегаты |
| Отделка и обработка поверхности | Дрессировочные станы, травильные агрегаты, агрегаты нанесения покрытий, машины для клеймения и маркировки | Придание товарного вида, защита от коррозии, маркировка готовой продукции |
Часто задаваемые вопросы о вспомогательном оборудовании прокатных станов
К основному оборудованию относится рабочая клеть, где непосредственно происходит деформация металла, и главная линия привода: двигатель, редуктор, шестеренная клеть, шпиндели и муфты. Всё остальное оборудование, которое обеспечивает подачу металла к стану, его перемещение между операциями, нагрев, охлаждение, резку, правку, отделку и упаковку, относится к вспомогательному. Важно отметить, что масса вспомогательного оборудования значительно превышает массу основного.
На прокатных станах применяются разные типы холодильников в зависимости от вида проката. Реечные холодильники имеют подвижные и неподвижные рейки, которые перекладывают профили по мере их охлаждения. Роликовые холодильники состоят из длинных роликов, расположенных под углом к оси рольганга, по которым полоса движется по спирали. Цепные холодильники используются для сортового проката. В листовых станах применяют водяные резервуары для ускоренного охлаждения. Холодильник является связующим звеном между станом и агрегатами отделки.
Правильная машина (листоправильная или сортоправильная) предназначена для устранения деформаций (искривлений, волнистости) проката после прокатки и охлаждения. Листоправильные машины имеют ряд роликов, расположенных в шахматном порядке, которые создают многократный изгиб полосы с постепенным уменьшением амплитуды, что выравнивает её. Для сортового проката используют машины с профильными роликами или правильные прессы. Правка является важной отделочной операцией для получения готовой продукции с требуемой геометрией.
Привод рольгангов может быть как групповым, так и индивидуальным. Групповой привод предполагает, что один двигатель через систему валов и шестерен приводит в движение сразу несколько роликов. Это проще и дешевле, но не позволяет регулировать скорость каждого ролика отдельно. Индивидуальный привод, когда каждый ролик (или пара) имеет свой двигатель, более гибкий и позволяет точно контролировать скорость перемещения металла, что важно в современных непрерывных станах. Выбор типа привода зависит от технологических требований и массы проката.
Для резки проката применяются ножницы различных типов и дисковые пилы. Ножницы с параллельными ножами используются для резки листов и плит, а с наклонными — обеспечивают более плавный рез. Дисковые ножницы служат для продольной резки полос. Для резки движущегося металла без остановки стана применяются летучие ножницы (барабанные, маятниковые). Дисковые пилы используются для резки крупных сортовых профилей и труб. Выбор оборудования зависит от сечения проката, температуры и требуемой производительности.
Статья подготовлена инженерно-техническим центром Цзянсу Ючжа Машиностроение, ООО — производителя и поставщика оборудования для металлургической промышленности. Наши специалисты имеют многолетний опыт проектирования и поставки прокатного, транспортного, правильного и другого вспомогательного оборудования для предприятий чёрной и цветной металлургии. Приведённые данные основаны на технической документации и опыте реализации проектов в России и странах СНГ, соответствующих требованиям ГОСТ и отраслевым нормам.
