Почему Антенна важна для промышленных систем связи?
2026-07-31
В промышленных системах связи качество радиоканала напрямую определяет эффективность управления производственными процессами, безопасность персонала и оперативность реагирования на внештатные ситуации. По данным исследований, более 40% проблем с надежностью промышленных радиосетей связаны с неправильным выбором или установкой антенн. Инженеры компании модуль усилителя мощности провели анализ типовых ошибок и подготовили технический обзор, показывающий, почему антенна является критически важным элементом промышленной системы связи.
В этой статье мы разберем ключевые факторы: влияние антенны на дальность и качество связи, помехозащищенность, экономическую эффективность, типы антенн для промышленного применения и критерии их выбора. Вы получите полное понимание, как правильно подобрать антенну для конкретных условий эксплуатации.
1. Влияние антенны на дальность и качество связи
Антенна является преобразователем между распространяющейся в пространстве электромагнитной волной и током высокой частоты в кабельной линии. Ее характеристики напрямую определяют, на каком расстоянии будет устойчиво работать радиоканал.
Ключевые параметры антенны, влияющие на дальность связи:
- Коэффициент усиления (КУ) — чем выше усиление, тем дальше сигнал при одинаковой мощности передатчика. Однако высокое усиление сужает диаграмму направленности.
- Диаграмма направленности — определяет, в каких направлениях антенна излучает и принимает сигнал. В промышленности часто требуются круговые (ненаправленные) или секторные диаграммы.
- КСВН (коэффициент стоячей волны по напряжению) — показывает, насколько хорошо антенна согласована с фидерным трактом. Высокий КСВН приводит к потерям мощности и может вывести из строя передатчик.
- Эффективность антенны — отношение излучаемой мощности к подводимой. Потери в элементах антенны снижают дальность.
На практике замена всенаправленной антенны с усилением 2 дБи на направленную с усилением 10 дБи может увеличить дальность связи в 2–3 раза без изменения мощности передатчика. Это критически важно для промышленных объектов с большой территорией, таких как карьеры, порты или заводские площадки.
2. Помехозащищенность: как антенна фильтрует сигнал
Промышленные объекты насыщены источниками электромагнитных помех: электродвигатели, частотные преобразователи, сварочное оборудование, мощные радиостанции. Качество приема в таких условиях зависит не только от чувствительности приемника, но и от избирательных свойств антенны.
Антенна может работать как пространственный фильтр: направленная антенна «принимает» сигнал только из узкого сектора, отсекая помехи, приходящие с других направлений. Кроме того, правильный выбор поляризации и типа антенны позволяет снизить влияние помех от оборудования с вертикальной поляризацией (например, промышленных кабельных линий).
Важную роль играет и местоположение антенны. Установка антенны на высоте 10–15 метров над уровнем промышленных зданий позволяет уменьшить влияние отражений от металлоконструкций и снизить замирания сигнала.

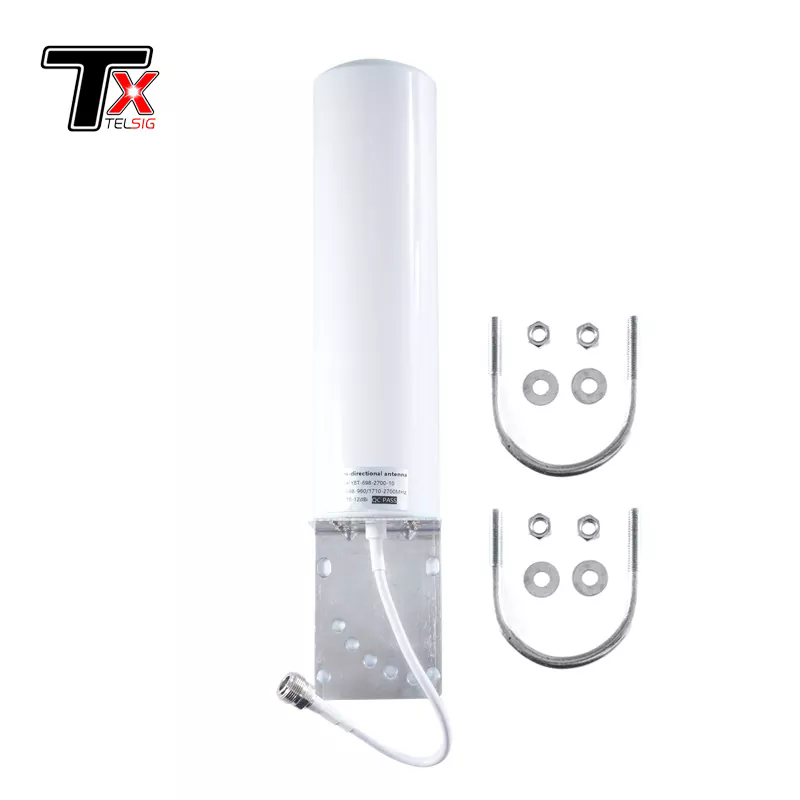

3. Сравнение типов антенн для промышленных систем
В промышленных системах связи применяются различные типы антенн в зависимости от требований к дальности, зоне покрытия и условиям установки.
| Тип антенны | Диаграмма направленности | Типовое усиление, дБи | Рекомендуемое применение |
| Штыревая (вертикальная) | Круговая в горизонтальной плоскости | 2–5 | Мобильные объекты, небольшие площадки, локальные сети |
| Коллинеарная | Круговая с вертикальным сжатием | 6–10 | Промышленные площадки среднего размера, складские терминалы |
| Яги (волновой канал) | Узконаправленная | 8–14 | Точечные линии связи, дальние мосты между объектами |
| Панельная (секторная) | Секторная (60–120°) | 8–12 | Базовые станции, зоны со сложным рельефом |
| Логопериодическая | Направленная (широкополосная) | 6–10 | Системы с несколькими диапазонами частот |
4. Экономическая эффективность правильного выбора антенны
Выбор антенны влияет не только на качество связи, но и на экономические показатели всей системы. Основные аспекты экономической эффективности:
- Снижение затрат на передатчики — использование антенны с более высоким усилением позволяет применять менее мощные передатчики, которые дешевле и потребляют меньше энергии.
- Уменьшение количества ретрансляторов — правильный выбор антенны и ее монтаж на оптимальной высоте позволяют покрыть большую площадь без дополнительного оборудования.
- Снижение эксплуатационных расходов — высококачественные антенны имеют ресурс 10–15 лет и не требуют обслуживания, в отличие от активных ретрансляторов.
Пример расчета: при модернизации радиосети на промышленном объекте была произведена замена 4 штыревых антенн на 2 коллинеарных с усилением 8 дБи. В результате количество ретрансляторов сократилось с 3 до 1, а общая стоимость оборудования уменьшилась на 25%.
5. Выбор и установка антенны в промышленных условиях
При выборе антенны для промышленной системы связи необходимо учитывать несколько факторов:
- Частотный диапазон — антенна должна быть согласована с рабочими частотами передатчика и приемника. В промышленности используются диапазоны 150 МГц (VHF), 400–470 МГц (UHF), 2,4 ГГц и 5,8 ГГц (для Wi-Fi и цифровых систем).
- Условия установки — наличие металлических конструкций, близость к источникам помех, климатические условия (температура, влажность, ветровая нагрузка).
- Требуемая зона покрытия — для кругового покрытия выбирают всенаправленные антенны, для направленной связи — антенны с узкой диаграммой.
- Совместимость с фидером — тип кабеля и разъемов должен соответствовать волновому сопротивлению антенны (обычно 50 Ом).
Правильный монтаж также критичен: антенна должна быть установлена выше окружающих препятствий, кабель должен быть проложен с минимальными изгибами и защищен от механических повреждений. В условиях повышенной влажности и агрессивных сред рекомендуется использовать антенны в герметичных корпусах с антикоррозионным покрытием.
Часто задаваемые вопросы об антеннах для промышленных систем связи
Для больших площадок (порты, карьеры, крупные заводы) оптимальным выбором являются коллинеарные антенны с усилением 6–10 дБи. Они обеспечивают круговую диаграмму направленности в горизонтальной плоскости и сжатие в вертикальной, что дает хорошую дальность при равномерном покрытии. При необходимости организации связи на расстояниях более 5–10 км между отдельными точками используются направленные антенны типа Яги или панельные антенны. В каждом случае необходим расчет радиолинии с учетом высоты подвеса и рельефа.
Периодичность обслуживания зависит от условий эксплуатации. Для антенн, установленных в чистом помещении или на мачте в сухом климате, достаточно визуального осмотра раз в 2–3 года. Для антенн, работающих в агрессивных средах (морской воздух, химические производства, высокая запыленность), требуется осмотр не реже одного раза в год с проверкой состояния соединений и герметичности. Также рекомендуется измерять КСВН при каждом плановом обслуживании системы связи.
Да, и это критично. В фидерном кабеле сигнал затухает пропорционально длине и зависит от типа кабеля (потери на 100 м могут составлять от 2 до 30 дБ). Поэтому при длине кабеля более 20–30 метров необходимо использовать кабель с низким затуханием (например, RG-8 или импортные аналоги) и/или устанавливать усилитель мощности непосредственно у антенны. Важно также минимизировать количество соединителей — каждый разъем вносит дополнительные потери 0,1–0,5 дБ.
Чаще всего используется вертикальная поляризация для базовых станций и мобильных объектов, так как она обеспечивает более стабильную связь в условиях города и промышленных сооружений. В некоторых случаях (в гористой местности или для протяженных линий) используют горизонтальную поляризацию. Важно, чтобы поляризация антенн на обоих концах линии совпадала — иначе потери на рассогласование поляризации могут достигать 10–20 дБ.
Технически да, если они работают в том же диапазоне частот, но промышленное применение требует более высоких характеристик надежности. Промышленные антенны имеют: более широкий температурный диапазон (от -40°C до +65°C), устойчивость к вибрации и ударным нагрузкам, защиту от влаги и агрессивных сред (IP67 и выше), а также согласование на более широкой полосе частот. Экономия на антеннах часто приводит к отказам и простоям, поэтому мы рекомендуем использовать оборудование, специально предназначенное для промышленных условий.
Статья подготовлена инженерно-техническим центром модуль усилителя мощности — производителя и поставщика антенно-фидерного оборудования для промышленных систем связи. Наши специалисты имеют практический опыт проектирования и внедрения радиосистем на объектах промышленности, транспорта и энергетики в России и странах СНГ. Приведённые данные основаны на реальных расчетах радиолиний и опыте эксплуатации оборудования в различных климатических и производственных условиях.
