Почему станок для лазерной резки труб необходим для современного производства?
2026-07-01

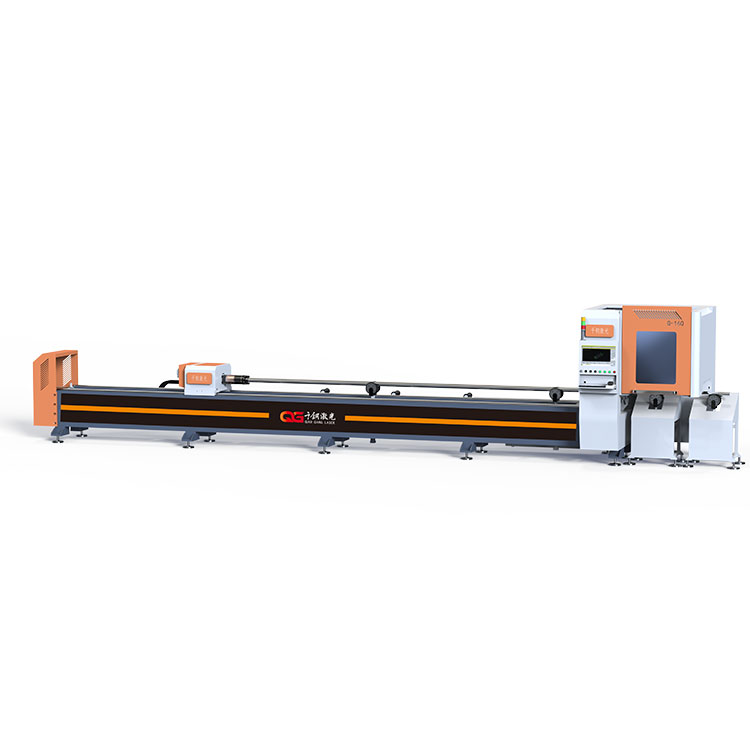

Современное производство предъявляет всё более жёсткие требования к точности, скорости и гибкости обработки трубного проката. Традиционные методы — механическая резка, штамповка, фрезеровка — всё чаще оказываются неспособными обеспечить нужное качество при приемлемой производительности. Применение станка для лазерной резки труб позволяет сократить время обработки одной детали в 5–10 раз по сравнению с механическими методами, а точность позиционирования достигает ±0,05 мм. Инженеры Гуандун Цянган Интеллектуальное Оборудование ООО проанализировали опыт внедрения лазерных труборезных станков на десятках предприятий, чтобы показать, почему станок для лазерной резки труб становится стандартом в машиностроении, медицинской промышленности, строительстве и других отраслях.
В этой статье мы разберём ключевые преимущества станка для лазерной резки труб, сравним его с альтернативными технологиями, рассмотрим экономическую эффективность и приведём реальные примеры применения в различных отраслях.
1. Точность и качество резки: что даёт лазерная технология
Лазерная резка труб — это бесконтактный метод обработки, при котором высокоэнергетический лазерный луч плавит и испаряет материал в зоне реза. Отсутствие механического контакта исключает деформацию заготовки, что особенно важно для тонкостенных труб и прецизионных изделий.
Точность станка для лазерной резки труб достигает ±0,05 мм, что позволяет изготавливать детали с минимальными допусками без последующей механической доработки. Чистота поверхности реза (шероховатость Ra до 1,6 мкм) во многих случаях исключает необходимость зачистки или шлифовки кромок, а качество реза позволяет сразу отправлять детали на сварку.
Ещё одно важное преимущество станка для лазерной резки труб — возможность резки под углом (скос). Станки для лазерной резки труб позволяют выполнять фаски и скосы под различными углами, что критически важно для подготовки кромок под сварку. Например, при производстве дверных ручек в одном из проектов требовалась резка труб диаметром 20 мм под углом 45° для последующей сварки. Точность угла резки составила ±1°, что обеспечило идеальное прилегание деталей и прочность соединения.
Особого внимания заслуживает обработка тонкостенных труб для медицинского оборудования. Станок для лазерной резки труб позволяет обрабатывать трубки с толщиной стенки до 0,5 мм и диаметром от 5 мм без деформации и термического повреждения, что невозможно при механической обработке.
2. Производительность: сокращение времени цикла в разы
Скорость лазерной резки на станке для лазерной резки труб существенно выше традиционных методов. Для труб со стенкой до 3 мм, которые широко применяются в строительстве и машиностроении, лазерная резка выполняется за секунды. Например, резка трубы из нержавеющей стали, которая при механической обработке занимала 20 секунд, на станке для лазерной резки труб выполняется за 2 секунды.
Вот данные по росту производительности из реальных проектов с использованием станка для лазерной резки труб:
| Отрасль / задача | Время обработки (традиц.) | Время обработки (лазер) | Прирост |
| Резка трубы 20 мм под 45° (дверные ручки) | 2 минуты | 40 секунд | +70% производительности |
| Перфорация труб для медоборудования | до 1 часа (ручная разметка) | до 3 минут (программное управление) | +2000% |
| Резка нержавеющей трубы (ø до 50 мм) | 20 секунд | 2 секунды | +900% |
В одном из проектов для турецкого производителя медицинского оборудования внедрение станка для лазерной резки труб позволило увеличить скорость производства на 50%, снизить операционные затраты на 35% и сократить отходы материала до минимума.
Кроме того, современные станки для лазерной резки труб оснащаются системами автоматической подачи заготовок, интеллектуальным ПО для раскроя и функциями быстрой переналадки. Время перехода между различными типоразмерами труб сокращается на 60% по сравнению с традиционным оборудованием.
3. Гибкость: обработка любых профилей и материалов
Одно из ключевых преимуществ станка для лазерной резки труб — универсальность. Оборудование способно обрабатывать:
- круглые трубы (диаметром от 5 мм до 360 мм и более);
- квадратные и прямоугольные трубы;
- профили сложной формы (эллипс, трапеция, D-образные);
- открытые профили (швеллеры, двутавры, уголки);
- трубы из различных материалов: углеродистая сталь, нержавейка, алюминий, медь, латунь, титановые сплавы.
Программное управление станка для лазерной резки труб позволяет менять геометрию реза простой заменой программы — без перенастройки инструмента и изготовления оснастки. Это особенно ценно для мелкосерийного и индивидуального производства, где каждая партия может иметь уникальную конфигурацию.
Например, станок для лазерной резки труб LX-K9 используется для производства инвалидных колясок и костылей, где требуется обработка труб различных диаметров и форм с множеством отверстий и вырезов под крепёж. Оборудование позволяет выполнять все операции на одной установке, исключая промежуточные операции и накопление погрешностей.
4. Экономия материалов и снижение себестоимости
Точность станка для лазерной резки труб напрямую влияет на эффективность использования материала. Программное обеспечение для раскроя рассчитывает оптимальное расположение деталей на заготовке, минимизируя расстояние между ними. В реальных проектах применение станка для лазерной резки труб позволило повысить коэффициент использования материала с 88% до 93%.
Снижение брака также даёт значительный экономический эффект. В одном из проектов по производству дверных ручек после внедрения станка для лазерной резки труб уровень брака при подготовке кромок под сварку снизился на 40%, что привело к сокращению производственных затрат на 15%.
Важно также учитывать, что станок для лазерной резки труб исключает затраты на механическую доработку кромок — качество реза настолько высоко, что детали готовы к сварке или сборке сразу после резки.
5. Применение в различных отраслях: реальные кейсы
Станки для лазерной резки труб находят применение во множестве отраслей. Вот несколько показательных примеров из практики.
5.1 Производство медицинского оборудования
Станок для лазерной резки труб LX-K9 активно используется для изготовления компонентов медицинских изделий — каркасов инвалидных колясок, костылей, хирургических инструментов. Требования к точности и чистоте поверхности здесь особенно высоки. Благодаря лазерной резке удаётся обрабатывать тонкостенные трубки диаметром до 5 мм со сложной геометрией вырезов без термической деформации.
5.2 Автомобильная и транспортная промышленность
В производстве каркасов кузовов, сидений, систем выпуска отработанных газов станок для лазерной резки труб позволяет выполнять сложные фигурные вырезы и скосы под сварку с высокой повторяемостью. Тяжёлые станки для лазерной резки труб серии LX-K35 обрабатывают трубы диаметром до 360 мм для рам грузовых автомобилей и сельхозтехники.
5.3 Строительство и архитектурные конструкции
В строительстве станок для лазерной резки труб применяется для изготовления металлических каркасов, перил, опор, фасадных конструкций. Обработка труб больших диаметров на сверхмощных станках для лазерной резки труб позволяет получать точные соединения для несущих конструкций без деформации.
Часто задаваемые вопросы о станках для лазерной резки труб
Станок для лазерной резки труб эффективен для широкого спектра материалов. Наиболее распространены углеродистая сталь и нержавеющая сталь — они дают высокое качество реза с минимальной зоной термического влияния. Также отлично обрабатываются алюминиевые и медные сплавы, но для них требуются лазеры с антиотражательными устройствами из-за высокой отражательной способности. Возможна обработка титановых сплавов и оцинкованных труб при соответствующей настройке параметров.
Основные операции при обслуживании станка для лазерной резки труб — регулярная очистка оптики (линзы и защитные стёкла), замена фильтров системы охлаждения и своевременная смена расходных материалов (сопла, керамические кольца). Также требуется периодическая калибровка системы позиционирования. Современные станки для лазерной резки труб оснащены системами диагностики, которые предупреждают о необходимости сервисного обслуживания. При правильной эксплуатации ресурс лазерного источника составляет 50 000–100 000 часов.
Это зависит от мощности лазера, установленного на станке для лазерной резки труб. Для станков мощностью 1000–1500 Вт эффективная резка возможна для труб с толщиной стенки до 10 мм из углеродистой стали и до 6 мм из нержавеющей. Для мощных станков для лазерной резки труб (3000 Вт и выше) толщина может достигать 20 мм и более. Также важен диаметр трубы — чем больше диаметр, тем сложнее обеспечить стабильную фокусировку луча на всей длине реза.
Большинство станков для лазерной резки труб специализированы только на работе с трубами и профилями. Существуют универсальные станки для лазерной резки труб, которые позволяют резать и листовой металл, но они дороже и сложнее в настройке. Для серийного производства предпочтительнее использовать отдельные станки для лазерной резки труб и для листа — это обеспечивает максимальную производительность и качество. На практике, современные станки для лазерной резки труб полностью автоматизированы и способны обрабатывать различные формы труб без переналадки.
Окупаемость станка для лазерной резки труб зависит от загрузки оборудования и типа производства. При двухсменной работе и загрузке не менее 70% срок окупаемости обычно составляет 1,5–2,5 года. Ключевые факторы: сокращение времени обработки (в 5–10 раз по сравнению с механическими методами), снижение затрат на персонал (автоматическая подача и управление), уменьшение брака и отходов материала, возможность выполнения сложных операций на одной установке.
Статья подготовлена инженерно-техническим центром Гуандун Цянган Интеллектуальное Оборудование ООО — производителя станков для лазерной резки труб и листового металла. Наши специалисты имеют многолетний опыт внедрения лазерных технологий на предприятиях России и стран СНГ. Приведённые данные основаны на реальных проектах и измерениях, выполненных в соответствии с требованиями ГОСТ и отраслевых стандартов.
