Почему Подключаемая клеммная колодка подходит для систем автоматизации зданий?
2026-08-31
Системы автоматизации зданий (BMS) становятся неотъемлемой частью современной инфраструктуры — от офисных центров до жилых комплексов и промышленных объектов. Они объединяют сотни датчиков, исполнительных устройств и контроллеров, требующих надёжных и удобных электрических соединений. Подключаемые клеммные колодки стали одним из ключевых компонентов таких систем благодаря своей универсальности, простоте монтажа и долговечности. Инженеры Нинбо Санань Электронные Технологии Лтд проанализировали преимущества этого оборудования и подготовили рекомендации для проектировщиков и монтажников.
В этой статье мы рассмотрим, почему подключаемая клеммная колодка является оптимальным решением для систем автоматизации зданий, и уделим внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут привести к сбоям в работе всей системы.

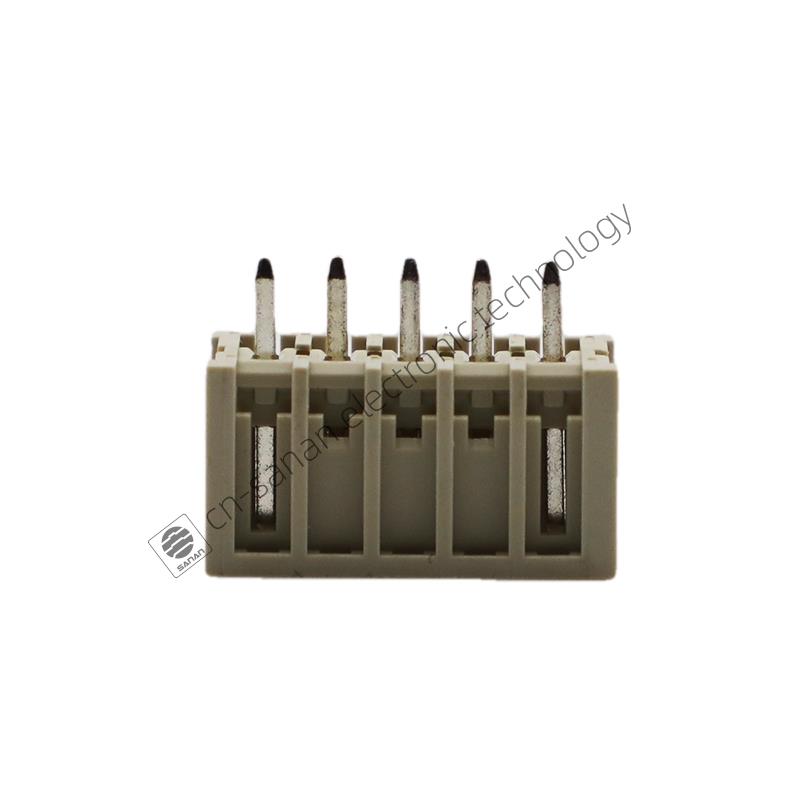

1. Что делает подключаемую клеммную колодку идеальной для BMS
Подключаемая клеммная колодка обладает рядом характеристик, которые делают её незаменимой в системах автоматизации зданий:
- Высокая плотность монтажа — компактные размеры позволяют разместить большое количество соединений в ограниченном пространстве распределительных шкафов.
- Простота подключения — быстрый монтаж без использования специальных инструментов (для пружинных моделей).
- Надёжность контакта — стабильное электрическое соединение, устойчивое к вибрации и перепадам температур.
- Возможность многократного подключения/отключения — упрощает обслуживание и модернизацию системы.
- Широкий диапазон сечений проводов — позволяет подключать как сигнальные линии (0,2 мм²), так и силовые цепи (до 10 мм²).
Все эти свойства делают подключаемые клеммные колодки идеальным выбором для соединения компонентов BMS — от датчиков температуры и освещённости до контроллеров и приводов клапанов.
2. Основные области применения в системах автоматизации зданий
Подключаемые клеммные колодки находят применение в следующих подсистемах BMS:
- Управление освещением — подключение диммеров, реле, датчиков движения и освещённости.
- Отопление, вентиляция и кондиционирование (HVAC) — соединение контроллеров с датчиками температуры, приводами заслонок и клапанов.
- Системы безопасности и доступа — подключение считывателей карт, электромагнитных замков, датчиков открытия дверей.
- Учёт энергоресурсов — соединение счётчиков электроэнергии, тепла и воды с системой сбора данных.
- Центральные контроллеры и шкафы автоматизации — распределение питания и сигналов между модулями.
3. Преимущества использования подключаемых клеммных колодок в BMS
По сравнению с традиционными винтовыми клеммниками или пайкой, подключаемые клеммные колодки обеспечивают следующие преимущества:
- Сокращение времени монтажа — до 60% быстрее по сравнению с традиционными способами соединения.
- Снижение ошибок монтажа — цветовая маркировка и четкая индикация полюсов.
- Упрощение обслуживания — быстрая замена компонентов без перепайки проводов.
- Повышение надёжности — меньшее количество "человеческих" ошибок при монтаже.
4. Правильный монтаж подключаемых клеммных колодок
Около 40% нашего материала посвящено правильному монтажу подключаемых клеммных колодок, так как от этого зависит надёжность всей системы автоматизации здания.
Основные правила монтажа подключаемых клеммных колодок:
- Выбор правильного типа колодки — в зависимости от типа сигнала (силовой, слаботочный) и условий эксплуатации.
- Подготовка провода — зачистка изоляции на длину, соответствующую спецификации колодки (обычно 8–12 мм).
- Использование наконечников для многожильных проводов — предотвращает распушивание жил.
- Проверка надёжности фиксации — провод не должен выдёргиваться из колодки.
- Маркировка проводов — обязательна для упрощения последующего обслуживания.
Типичные ошибки при монтаже подключаемых клеммных колодок:
- Недостаточная зачистка провода — изоляция попадает под контакт, ухудшая соединение.
- Перетяжка винтового зажима — повреждение проводника или колодки.
- Использование провода несоответствующего сечения — превышение номинального тока колодки.
- Отсутствие фиксации колодки на DIN-рейке — смещение при вибрации.
| Тип ошибки монтажа | Последствие | Способ предотвращения |
| Недостаточная зачистка изоляции | Плохой контакт, нагрев, отказ цепи | Использование прецизионного съемника изоляции |
| Перетяжка винта | Повреждение проводника, ослабление контакта | Использование динамометрического инструмента |
| Попадание изоляции под зажим | Ухудшение контакта, искрение | Визуальный контроль после зажима |
| Неправильная маркировка | Ошибки при обслуживании, короткое замыкание | Использование маркировочных бирок |
5. Техническое обслуживание подключаемых клеммных колодок
Для обеспечения длительного срока службы подключаемых клеммных колодок в системах автоматизации зданий рекомендуется:
- Периодическая проверка затяжки винтовых соединений — особенно в зонах с вибрацией.
- Осмотр на наличие коррозии — при эксплуатации во влажных помещениях.
- Термографический контроль — для выявления перегрева соединений.
- Замена повреждённых колодок — при механических повреждениях или оплавлении.
Часто задаваемые вопросы о подключаемых клеммных колодках в системах автоматизации зданий
Выбор зависит от условий эксплуатации. Винтовые подключаемые клеммные колодки обеспечивают более надёжное соединение при вибрациях и высоких токовых нагрузках, поэтому их часто используют для силовых цепей. Пружинные подключаемые клеммные колодки позволяют выполнять монтаж значительно быстрее, без специальных инструментов, что важно при большом количестве соединений. Для слаботочных цепей и датчиков в BMS чаще применяются пружинные колодки. В любом случае, используйте продукцию проверенных производителей, соответствующую требованиям ГОСТ 10434-82.
Технически это возможно, но не рекомендуется. Для силовых и сигнальных цепей следует использовать разные подключаемые клеммные колодки с разделением по группам. Это снижает риск помех и упрощает обслуживание. В системах автоматизации зданий рекомендуется разделять цепи питания (230 В, 24 В) и слаботочные цепи (0–10 В, 4–20 мА, RS-485) по разным клеммным колодкам. В маркировке подключаемых клеммных колодок обычно указывается номинальное напряжение и ток, что помогает правильно выбрать тип колодки для каждой цепи.
Для защиты от случайного отключения в системах автоматизации зданий применяются стопорные элементы (фиксаторы), которые устанавливаются на подключаемые клеммные колодки. Также используются колодки с защитными крышками, предотвращающими случайное касание контактов. В распределительных шкафах рекомендуется использовать маркировку проводов и клеммных колодок, чтобы исключить ошибки при обслуживании. Кроме того, важно правильно выбирать усилие затяжки винтовых колодок — ослабленный контакт может привести к нагреву и отказу системы.
Расчёт количества подключаемых клеммных колодок выполняется на основе числа подключаемых устройств и типов сигналов. Для каждого датчика, привода или контроллера необходимо предусмотреть отдельные полюса для питания и сигнала. Рекомендуется закладывать резерв 20–30% для будущего расширения системы. Также учитывайте, что для цепей с высокой токовой нагрузкой могут потребоваться клеммные колодки с увеличенным сечением. Наши специалисты Нинбо Санань Электронные Технологии Лтд предоставляют консультации по расчёту.
Базовые навыки монтажа подключаемых клеммных колодок требуются для электромонтажников и наладчиков систем автоматизации. Обучение включает: правильную зачистку проводов, выбор типа колодки в зависимости от сигнала, использование динамометрического инструмента для винтовых колодок, правила маркировки. Производители, включая Нинбо Санань Электронные Технологии Лтд, проводят технические семинары и предоставляют документацию по монтажу. Также важно знание требований ПУЭ (Правил устройства электроустановок) и ГОСТ 10434-82.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд — производителя и поставщика подключаемых клеммных колодок, разъёмов и электротехнических компонентов для систем автоматизации зданий и промышленности. Наши специалисты имеют многолетний опыт разработки и применения подключаемых клеммных колодок в системах BMS, HVAC и умных зданиях. Приведённые рекомендации основаны на реальных проектах и требованиях ГОСТ 10434-82, ПУЭ и ТР ТС 004/2011.
