Почему волоконно-оптический усилитель необходим в современных системах связи?
2026-07-01
Скорость и дальность передачи данных по оптоволокну напрямую ограничиваются двумя физическими эффектами — затуханием сигнала в волокне и его дисперсией. Для компенсации потерь на протяжённых линиях традиционно использовались регенераторы — устройства, преобразующие оптический сигнал в электрический, восстанавливающие его форму и вновь конвертирующие в свет. Однако этот подход имеет серьёзные ограничения по пропускной способности и энергопотреблению. Инженеры Шэньчжэньской компании электронных технологий «Хунсинда» провели анализ современных решений, чтобы показать, почему волоконно-оптический усилитель стал технологией, изменившей архитектуру глобальных сетей связи.
В этой статье мы разберём принцип действия эрбиевых волоконно-оптических усилителей (EDFA), их преимущества перед регенераторами, типы усилителей для разных участков линий, влияние на системы DWDM и ключевые параметры выбора оборудования.
1. От регенерации к усилению: технологический скачок
В классических волоконно-оптических линиях связи (ВОЛП) на каждом участке длиной 80–120 км устанавливались ретрансляторы — оптоэлектронные регенераторы. Они принимали ослабленный и искажённый оптический сигнал, преобразовывали его в электрический, восстанавливали форму и длительность импульсов, затем вновь модулировали лазер и передавали сигнал дальше.
Этот подход имел ряд фундаментальных ограничений:
- Сложность и стоимость: каждый регенератор содержит высокоскоростные электронные компоненты, требующие сложной синхронизации и настройки.
- Ограничение по полосе: электронная обработка ограничивает максимальную скорость передачи — для систем 40 Гбит/с и выше регенерация становится крайне дорогой.
- Форматозависимость: регенератор «завязан» на конкретный тип модуляции; при переходе на новый формат требуется замена оборудования.
Принципиально иное решение — волоконно-оптический усилитель, в частности усилитель на волокне, легированном эрбием (EDFA). Он усиливает оптический сигнал непосредственно в волоконной среде без преобразования в электричество. Это стало революцией в телекоммуникационной оптической промышленности, поскольку позволило существенно упростить линейный тракт, повысить пропускную способность и снизить энергопотребление на порядок.
2. Принцип действия EDFA: как усиливается свет
Сердцем эрбиевого усилителя является отрезок оптического волокна, в сердцевину которого введены ионы редкоземельного элемента — эрбия. Длина этого участка составляет несколько метров. Принцип усиления основан на эффекте вынужденного излучения, как в лазере.
Физический механизм работает следующим образом: под действием внешнего излучения накачки (от полупроводникового лазера с длиной волны 980 или 1480 нм) ионы эрбия переходят в возбуждённое состояние. Когда через волокно проходит слабый оптический сигнал на длине волны около 1550 нм (в «окне прозрачности» кварцевого волокна), он провоцирует переход возбуждённых ионов в основное состояние с излучением фотонов. При этом излучаемые фотоны имеют ту же длину волны, фазу и направление, что и стимулирующий сигнал — происходит когерентное усиление.
Важной особенностью EDFA является то, что энергия накачки распределяется между всеми оптическими каналами. Чем больше каналов (в системах DWDM), тем выше требуемая мощность накачки. Для многоканальных систем часто применяют несколько лазеров накачки, комбинируя прямой и обратный ход волн для достижения оптимального баланса между мощностью и коэффициентом шума.
3. Типы волоконно-оптических усилителей по месту в линии
В зависимости от применения в структуре ВОЛП различают три основных типа волоконно-оптических усилителей, каждый из которых решает свою задачу.
| Тип усилителя | Место установки | Основная функция |
| Предварительный усилитель (предусилитель) | Непосредственно перед приёмником (оптический вход) | Повышает отношение сигнал/шум на входе фотоприёмника. Позволяет заменить дорогие когерентные приёмники на более простые. |
| Линейный усилитель | В промежуточных точках магистрали между регенераторами | Компенсирует затухание сигнала в волокне на длинных участках. Заменяет регенераторы там, где не требуется восстановление формы импульсов. |
| Усилитель мощности (бустер) | Непосредственно после лазерного передатчика | Увеличивает мощность сигнала до уровня, недостижимого для лазерного диода. Используется также перед разветвителями сигнала. |
Как видно из таблицы, каждый тип усилителя решает свою специфическую задачу. Бустеры и линейные усилители в совокупности позволяют увеличить дальность связи без промежуточной регенерации, а предусилители существенно улучшают качество приёма.
4. Преимущества волоконно-оптических усилителей перед регенераторами
Замена регенераторов на оптические усилители даёт ряд важных преимуществ, которые сделали EDFA стандартом для магистральных и городских сетей.
Прозрачность для форматов сигнала. Оптический усилитель усиливает любой сигнал в рабочем диапазоне длин волн (обычно 1530–1565 нм для C-диапазона), независимо от скорости передачи и типа модуляции (NRZ, RZ, DPSK, QAM). Это позволяет модернизировать систему для повышения скорости без замены усилителей.
Широкополосное усиление для DWDM. Один EDFA способен одновременно усиливать десятки и сотни волновых каналов в системах спектрального уплотнения (DWDM). Регенератор же требует отдельного электронного тракта для каждого канала, что делает системы DWDM экономически неэффективными на больших расстояниях.
Низкий уровень шума. Использование лазеров накачки 980 нм позволяет снизить коэффициент шума усилителя почти до уровня квантовых флуктуаций. В системах со многими усилителями это критично для сохранения отношения сигнал/шум.
Энергоэффективность и надёжность. EDFA потребляет значительно меньше энергии, чем эквивалентный набор регенераторов (до 70% экономии), и не содержит чувствительных высокочастотных электронных компонентов, что повышает надёжность.
В наших проектах замена регенераторов на линейные усилители EDFA в магистральных сетях протяжённостью более 500 км позволила снизить эксплуатационные расходы на 40–50% при одновременном повышении пропускной способности.
5. Практические аспекты выбора волоконно-оптического усилителя
При выборе усилителя для конкретной задачи необходимо учитывать несколько ключевых параметров, которые определяют его эффективность в системе.
Коэффициент усиления и выходная мощность. Для предусилителя критичен высокий коэффициент усиления (до 30–40 дБ), для бустера — выходная мощность (до 23 дБм и выше). Линейные усилители занимают промежуточное положение с балансом обоих параметров.
Коэффициент шума (NF). В системах с большим числом усилителей (10 и более) каждый дополнительный децибел шума снижает запас по мощности. Для магистралей критично выбирать усилители с NF менее 5 дБ, что достигается применением накачки 980 нм.
Режимы работы. Большинство современных усилителей поддерживают два режима: стабилизацию выходной мощности и стабилизацию коэффициента усиления. Первый используется при изменяющемся входном сигнале, второй — в системах с постоянным уровнем.
Диапазон длин волн. Для систем DWDM в C-диапазоне (1530–1565 нм) подходят стандартные EDFA. Для L-диапазона (1570–1605 нм) требуются длинноволновые усилители (LWEDFA) с другой конструкцией активного волокна.
Специалисты Шэньчжэньской компании электронных технологий «Хунсинда» проводят расчёт бюджета оптической мощности и подбор усилителей для конкретных конфигураций линий с учётом потерь на волокне, числа оптических разъёмов и мультиплексоров.
Часто задаваемые вопросы о волоконно-оптических усилителях

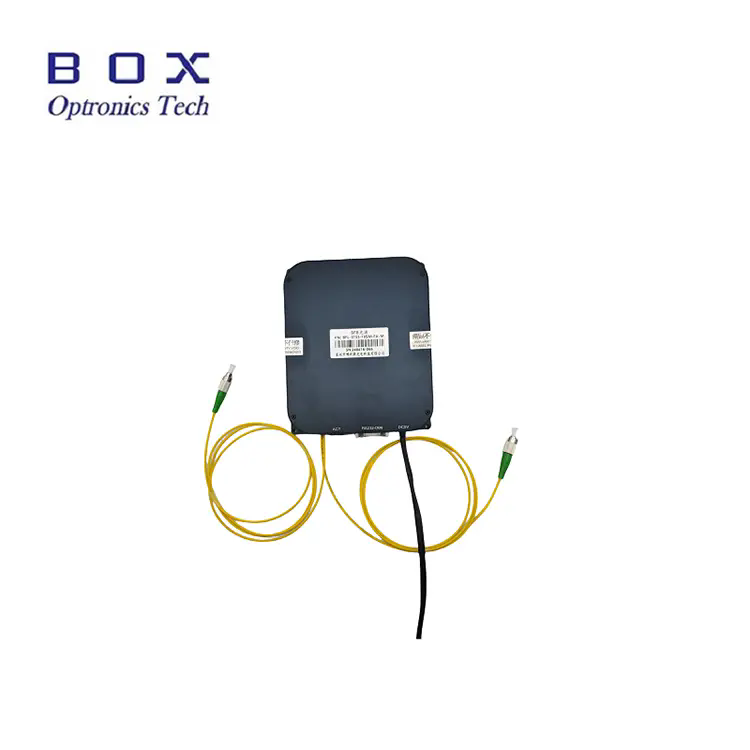

EDFA (эрбиевый волоконный усилитель) использует в качестве активной среды легированное эрбием волокно длиной несколько метров и обеспечивает высокий коэффициент усиления, широкую полосу, низкий шум и независимость от поляризации. Полупроводниковые оптические усилители (SOA) — это компактные устройства на кристалле, но они имеют более узкий спектр усиления, зависимость от поляризации, более высокий уровень шума и меньшую выходную мощность. На магистральных сетях применяются преимущественно EDFA, тогда как SOA находят применение в интегральных фотонных схемах и системах ближнего действия, где важна компактность, а не мощность.
Современные лазеры накачки на основе полупроводников имеют наработку на отказ (MTBF) в среднем 100 000–150 000 часов (около 11–17 лет непрерывной работы) при соблюдении температурного режима. Фактически замена может потребоваться при снижении мощности накачки более чем на 10% от номинала, что обычно происходит через 8–12 лет эксплуатации. Некоторые производители применяют резервирование: в усилителе устанавливают два лазера накачки, которые работают по очереди или совместно, что позволяет производить замену без отключения линии.
В многоканальных системах спектр усиления EDFA не полностью плоский — в зависимости от длины волны коэффициент усиления может отличаться на 1–2 дБ. Это приводит к тому, что каналы на краях спектра получают меньшее усиление, чем центральные. Для компенсации этого эффекта применяются фильтры выравнивания усиления (GFF), которые встраиваются в усилитель. В профессиональных моделях, таких как продукция «Хунсинда», используются динамические фильтры, подстраивающие характеристику усиления в зависимости от числа активных каналов, что обеспечивает равномерную мощность всех каналов на выходе.
Выбор между длинами волн накачки 980 нм и 1480 нм — это компромисс между коэффициентом шума и эффективностью. Накачка 980 нм позволяет достичь более низкого коэффициента шума (близкого к квантовому пределу), что критично для предусилителей и систем с большим числом каскадов. Накачка 1480 нм даёт более высокую квантовую эффективность (преобразование электричества в усиление) и позволяет создавать усилители с большей выходной мощностью при меньшей стоимости, но с несколько более высоким шумом. В современных усилителях часто применяют комбинированную схему: прямой ход 980 нм (для низкого шума) и обратный ход 1480 нм (для высокой мощности).
Да, это одно из классических применений. В гибридных волоконно-коаксиальных сетях (HFC) оптические усилители мощности (бустеры) устанавливаются перед разветвителем для компенсации потерь при разделении сигнала на множество абонентских направлений. Также EDFA применяются для компенсации затухания в протяжённых участках волокна в распределительных сетях. При этом важно учитывать, что для аналоговых видео-сигналов требования к нелинейным искажениям жёстче, чем для цифровых данных — усилители должны иметь минимальный уровень интермодуляционных искажений (CSO/CTB).
