Почему обратный клапан необходим для насосных станций?

Насосные станции являются основой систем водоснабжения, отопления и пожаротушения. Однако даже самое современное насосное оборудование не может работать без надёжной защиты от обратного тока и гидроударов. По статистике, около 35% аварий на насосных станциях происходит из-за отсутствия или неправильного подбора обратных клапанов. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали причины отказов насосного оборудования и определили ключевые задачи, которые решает обратный клапан.

В этой статье мы разберём, зачем нужен обратный клапан в насосных станциях, какие угрозы он предотвращает, как выбирать правильный тип клапана и почему экономия на этом элементе часто приводит к серьёзным финансовым потерям. Вы получите объективное представление о роли обратного клапана в надёжности насосных систем.

1. Зачем нужен обратный клапан в насосной станции

Обратный клапан — это трубопроводная арматура, которая пропускает поток рабочей среды только в одном направлении и автоматически перекрывает его при изменении направления движения. В насосных станциях он устанавливается на нагнетательной линии каждого насоса, а также на общем коллекторе.

Основные функции обратного клапана в насосной станции:

• Предотвращение обратного тока воды — при остановке насоса столб воды, находящийся в трубопроводе, стремится вернуться обратно, вращая рабочее колесо насоса в обратную сторону. Это может привести к разрушению подшипников и муфт.
• Защита от гидроударов — при внезапной остановке насоса возникают резкие скачки давления, которые могут разрушить трубопровод и оборудование.
• Поддержание давления в системе — клапан предотвращает слив воды из трубопровода при выключенном насосе, сохраняя давление для других потребителей.
• Защита от запуска насоса под нагрузкой — если обратный клапан отсутствует, при повторном запуске насос вынужден преодолевать давление столба воды, что увеличивает пусковые токи и износ двигателя.

Без обратного клапана насосная станция становится небезопасной и неэффективной. Даже кратковременная работа без этого элемента может привести к серьёзным поломкам.

2. Защита от гидроударов

Гидроудар — это резкое повышение давления в трубопроводе, вызванное внезапным изменением скорости движения жидкости. В насосных станциях гидроудары возникают при остановке насоса или быстром закрытии запорной арматуры. Скорость распространения ударной волны может достигать 1000–1200 м/с, а давление — превышать рабочее в 5–10 раз.

Обратный клапан снижает риск гидроудара, постепенно перекрывая поток при остановке насоса. Современные безударные клапаны с гидродемпфером или пружинным механизмом закрываются плавно, что исключает скачки давления. В результате трубопроводы и арматура не испытывают разрушительных нагрузок.

Без обратного клапана гидроудар может привести к:

• разрушению труб и сварных швов;
• повреждению насосного оборудования (разрыв корпуса, поломка вала);
• разгерметизации фланцевых соединений;
• выходу из строя контрольно-измерительных приборов.

3. Предотвращение обратного вращения насоса

Одной из наиболее опасных ситуаций при остановке насосного агрегата является обратное вращение рабочего колеса. Столб воды, устремляясь обратно, раскручивает насос в обратную сторону. При этом:

• В электродвигателе возникает генераторный режим, который может вывести из строя обмотки.
• Подшипники и муфты испытывают аномальные нагрузки, что сокращает их ресурс.
• При повторном запуске насос должен преодолеть сопротивление обратного потока, что увеличивает пусковой ток.

Обратный клапан полностью исключает обратное вращение, блокируя поток в момент остановки насоса. В результате двигатель останавливается естественным образом, а при следующем пуске насос работает в штатном режиме.

Особенно важен этот аспект для насосных станций с частотным регулированием, где остановки и пуски происходят значительно чаще, чем в системах с постоянной скоростью.

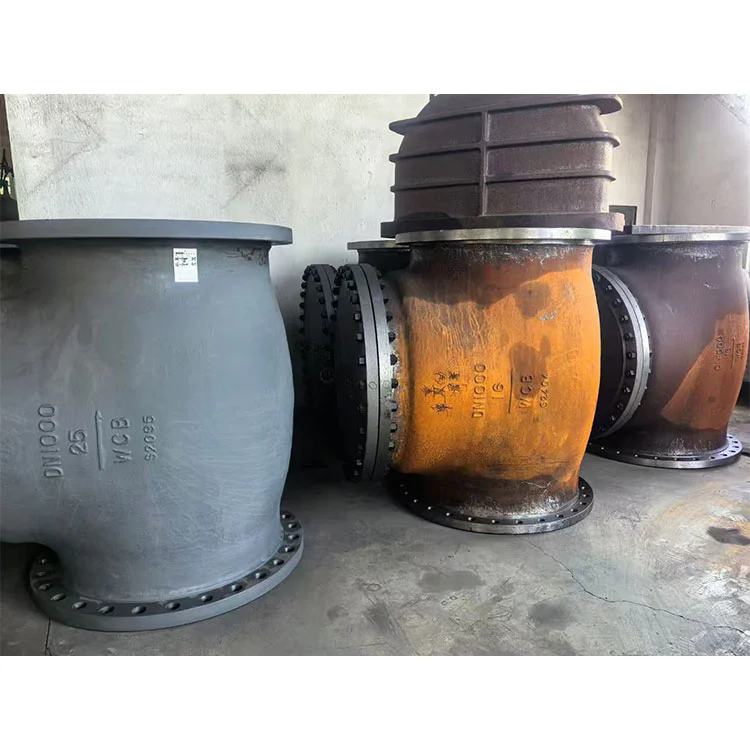

4. Типы обратных клапанов для насосных станций

Для насосных станций применяются различные типы обратных клапанов, каждый из которых имеет свои особенности, преимущества и ограничения.

Выбор типа обратного клапана для насосной станции зависит от диаметра трубопровода, рабочего давления, требований к гидравлическому сопротивлению и условий эксплуатации. В большинстве случаев для насосных станций предпочтительны пружинные или двухстворчатые клапаны, так как они обеспечивают безударное закрытие.

5. Последствия отсутствия обратного клапана

Многие владельцы насосных станций недооценивают важность обратного клапана, полагая, что он является второстепенным элементом. На практике его отсутствие приводит к серьёзным последствиям:

• Частые поломки насосов — обратное вращение и гидроудары сокращают ресурс насосного агрегата в 2–3 раза.
• Повышенный расход электроэнергии — при повторных пусках насос вынужден преодолевать обратный поток, что увеличивает потребление тока.
• Разрушение трубопровода — гидроудары могут привести к разрыву труб и повреждению сварных соединений.
• Простои производства — аварийная остановка насосной станции часто приводит к остановке технологического процесса.

Таким образом, обратный клапан — это не просто элемент трубопроводной арматуры, а важный компонент системы, обеспечивающий её бесперебойную работу. Экономия на его установке или замена на дешёвый аналог часто обходится значительно дороже, чем покупка качественного изделия.
