Почему обратный клапан важен для пожарных систем?

Пожарные системы — это комплекс оборудования, от надёжности которого зависят жизни людей и сохранность имущества. Одним из ключевых элементов таких систем является обратный клапан. По данным статистики, до 20% отказов пожарных насосных станций связаны с неправильной установкой или неисправностью обратных клапанов. Инженеры Чжэцзян Юнюань Клапан Ко., Лтд проанализировали основные причины проблем и подготовили рекомендации по правильному выбору и монтажу обратных клапанов в пожарных системах.

В этой статье мы рассмотрим назначение обратного клапана в пожарных системах, последствия ошибок при его установке, а также дадим подробные рекомендации по правильному монтажу, настройке и техническому обслуживанию. Вы получите полное представление о том, как обеспечить надёжную работу этого критически важного элемента.

1. Назначение обратного клапана в пожарных системах

Обратный клапан в пожарной системе выполняет несколько важнейших функций:

• Предотвращение обратного потока воды — исключает движение воды в обратном направлении при остановке насоса или падении давления в системе.
• Защита насосного оборудования — предотвращает гидроудары и обратное вращение рабочих колёс, которые могут вывести насос из строя.
• Поддержание давления в системе — обеспечивает сохранение рабочего давления в трубопроводе между насосными станциями.
• Изоляция участков системы — позволяет проводить ремонтные работы на отдельных участках без остановки всей системы.

В соответствии с СНиП 2.04.01-85 и ГОСТ 12.4.009-83, установка обратных клапанов обязательна на выходе каждого пожарного насоса и на магистральных линиях системы пожаротушения. Это требование обеспечивает бесперебойную подачу воды и защиту оборудования.

2. Последствия неправильной установки обратного клапана

Неправильный выбор или монтаж обратного клапана может привести к серьёзным последствиям для всей пожарной системы. Наиболее частые проблемы:

• Гидроудары — при быстром закрытии клапана возникает резкое повышение давления, которое может повредить трубопровод и оборудование.
• Обратный поток воды — негерметичный или неправильно установленный клапан не удерживает воду, что приводит к срыву давления и срабатыванию насоса.
• Заклинивание клапана — попадание посторонних частиц или неправильная ориентация клапана могут привести к заклиниванию запорного элемента.
• Потеря герметичности — неправильно установленный клапан с деформированным уплотнителем не обеспечивает герметичность.

3. Правильная установка обратного клапана в пожарной системе

Для обеспечения надёжной работы обратного клапана необходимо строго соблюдать правила его установки. Около 40% нашего материала посвящено именно этой теме, так как правильный монтаж является залогом долговечной и безопасной работы системы.

3.1 Выбор типа обратного клапана

Для пожарных систем используются следующие типы обратных клапанов:

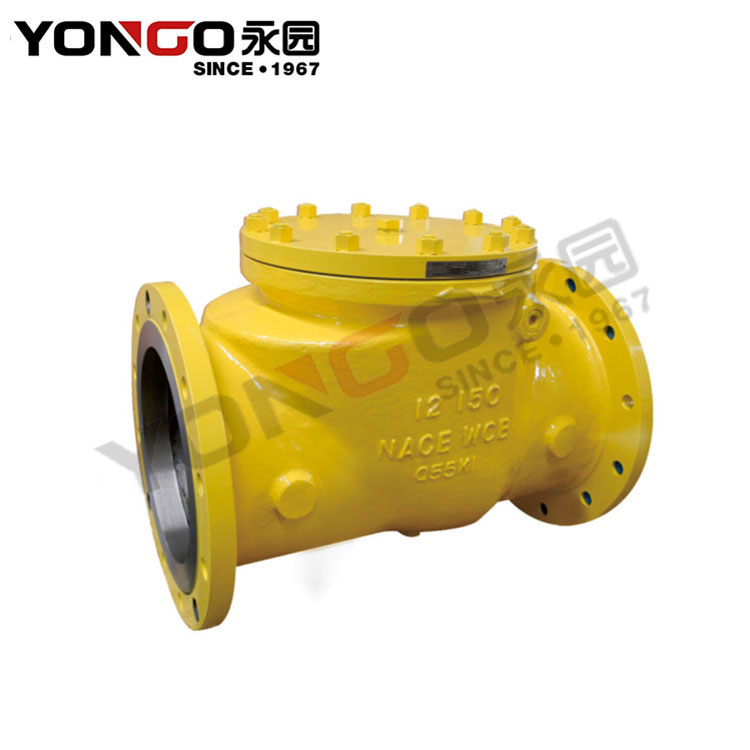

• Поворотные (захлопные) — наиболее распространённый тип. Позволяют быстро открываться при прямом потоке и закрываться при обратном. Рекомендуются для горизонтальных трубопроводов.
• Подъёмные (шаровые, пружинные) — компактные, подходят для вертикальных и горизонтальных участков. Обеспечивают надёжное закрытие, но имеют большее гидравлическое сопротивление.
• Двухстворчатые — обеспечивают быстрое закрытие и минимальные гидроудары. Рекомендуются для систем с частыми включениями-выключениями насосов.

Для пожарных систем наша компания рекомендует использовать поворотные обратные клапаны с усиленной пружиной и мягким уплотнением. Они обеспечивают быстрое срабатывание и минимальный гидроудар при закрытии.

3.2 Правила монтажа обратного клапана

При установке обратного клапана необходимо соблюдать следующие правила:

1. Правильная ориентация — на корпусе клапана есть стрелка, указывающая направление потока. Установка должна строго соответствовать этой стрелке. Установка клапана в обратном направлении делает его полностью неработоспособным.
2. Прямые участки до и после клапана — для поворотных клапанов рекомендуется выдерживать расстояние не менее 5 диаметров трубы до клапана и 2 диаметров после, чтобы обеспечить стабилизацию потока.
3. Фильтр на входе — перед обратным клапаном рекомендуется устанавливать фильтр-грязевик для предотвращения попадания твёрдых частиц.
4. Прокладки и уплотнения — использовать только уплотнения, рекомендованные производителем. Не допускать деформации или смещения прокладки при затяжке.
5. Контроль момента затяжки — затяжку фланцевых соединений выполнять динамометрическим ключом с усилием, указанным в паспорте клапана.
6. Обслуживание системы — перед установкой клапана необходимо промыть трубопровод от загрязнений.

3.3 Типичные ошибки монтажа

На основе нашего опыта мы выделили наиболее частые ошибки при установке обратных клапанов:

• Установка клапана вверх ногами — игнорирование стрелки направления потока.
• Отсутствие прямых участков — установка сразу после поворота или отвода вызывает турбулентность и неправильную работу клапана.
• Перетяжка или недотяжка болтов — приводит к деформации уплотнений или протечкам.
• Установка без уплотнительных прокладок — повреждение фланцевых поверхностей.
• Неучтённое тепловое расширение — отсутствие компенсаторов при высоких температурах.

4. Техническое обслуживание обратных клапанов

Для обеспечения надёжной работы обратных клапанов в пожарных системах необходимо регулярное техническое обслуживание:

• Визуальный осмотр — ежемесячный осмотр на предмет протечек и внешних повреждений.
• Проверка герметичности — испытание закрытия клапана при остановке насоса (должен обеспечивать полную герметичность).
• Очистка от загрязнений — при обнаружении следов ржавчины или отложений необходимо провести очистку клапана.
• Замена уплотнений — при первых признаках износа или потери герметичности.

Периодичность проверок устанавливается в соответствии с регламентом эксплуатации пожарной системы, но не реже одного раза в 6 месяцев.
