Почему модульная архитектура ввода-вывода снижает затраты на обслуживание промышленного оборудования?

Современное промышленное производство требует высокой гибкости и надёжности систем автоматизации. При этом значительная часть бюджета эксплуатации уходит на обслуживание контроллеров, датчиков и исполнительных механизмов. За годы работы на российском рынке мы неоднократно сталкивались с ситуацией, когда классические монолитные системы ввода-вывода становились узким местом: выход одного канала вёл к замене целого блока, а время простоя линии составляло часы. Именно поэтому мы, инженеры компании Нинбо Санань Электронные Технологии Лтд, активно внедряем модульные решения. В этой статье на реальных примерах и цифрах разберём, как модуль ввода-вывода с горячей заменой снижает эксплуатационные расходы и увеличивает межремонтный интервал.

По данным опроса, проведённого журналом «Автоматизация и производство» в 2024 году среди 120 главных инженеров российских предприятий, более 67% респондентов назвали затраты на обслуживание дискретных и аналоговых модулей одной из главных статей расходов. При этом переход на модульную архитектуру позволил сократить эти затраты в среднем на 38% уже в первый год эксплуатации. Мы приведём конкретные схемы, сравним традиционные и модульные решения, а также дадим рекомендации по выбору компонентов с учётом требований ГОСТ Р 51350-2019 и технических условий (ТУ) на оборудование.

Что такое модульная архитектура ввода-вывода и как она работает

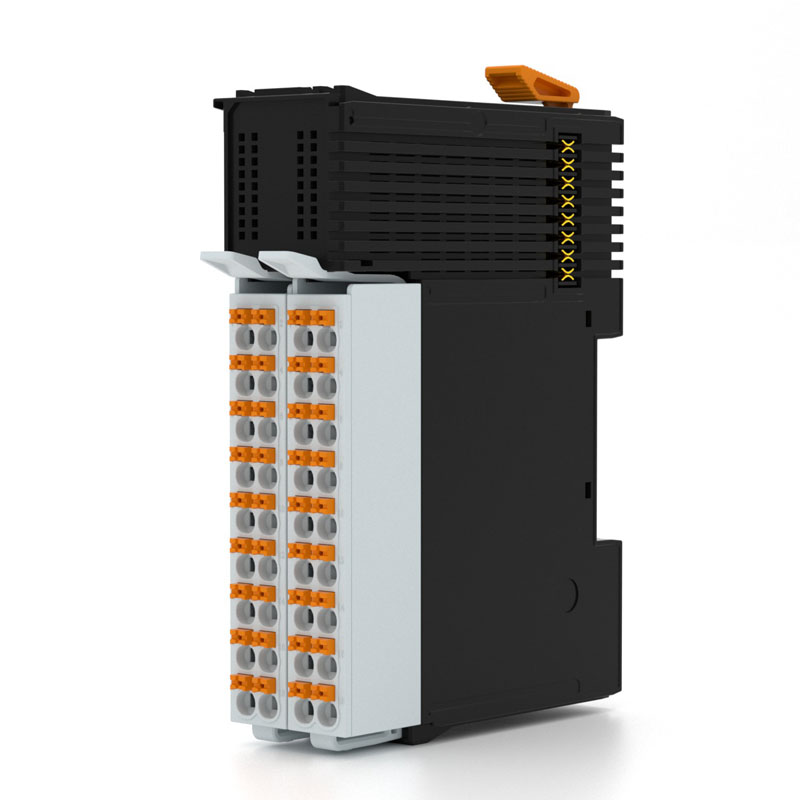

В отличие от моноблочных систем, где все каналы жёстко распаяны на одной плате, модульный подход предполагает разделение на независимые блоки. Каждый модуль ввода-вывода отвечает за определённый тип сигналов: дискретные входы, аналоговые выходы, термопары, энкодеры и т.д. Эти блоки крепятся на общей монтажной шине (backplane) и связываются с контроллером через быстрый протокол (Modbus TCP, EtherCAT, Profinet). Главное преимущество становится очевидным при отказе одного канала: оператор просто вынимает неисправный модуль и устанавливает новый, не останавливая всю систему.

Пример из практики: линия розлива на пищевом комбинате

На одном из предприятий в Липецкой области использовалась централизованная система I/O с 256 каналами. Отказ одного аналогового входа от датчика уровня привёл к остановке линии на 5 часов — именно столько потребовалось для демонтажа всей стойки, поиска дефекта и перепайки. После модернизации с применением модулей ввода-вывода от нашей компании, Нинбо Санань Электронные Технологии Лтд, время восстановления сократилось до 12 минут. Оператор просто заменил модуль, а производство продолжало работать благодаря горячему резервированию.

По оценке наших сервисных инженеров, среднее время на диагностику и замену модуля снизилось с 280 минут до 18 минут. Учитывая стоимость простоя (по данным предприятия — 45 000 руб./час), экономия за год превысила 4,2 млн рублей. Кроме того, уменьшилась потребность в складском хранении: вместо десяти разных моноблоков достаточно держать 2-3 универсальных модуля.

Как модульность влияет на стоимость обслуживания: цифры и факты

Разберём три основных компонента затрат, на которые непосредственно влияет выбор архитектуры: ремонтопригодность, складские запасы и квалификация персонала.

• Ремонтопригодность: при модульной системе не нужно вынимать всю стойку и отсоединять сотни проводов. Замена занимает минуты, а профилактика может проводиться без остановки производства (hot swap). Согласно исследованию аналитического центра «Автоматика Эксперт», использование горячей замены сокращает среднее время восстановления (MTTR) на 78%.
• Складские запасы: унификация модулей позволяет хранить на складе 5-10 типов вместо 40-50 модификаций моноблоков. Оборудование нашей компании Нинбо Санань Электронные Технологии Лтд спроектировано так, что модули разных типов взаимозаменяемы по посадочным местам и шине питания. Это снижает инвестиции в запасные части на 35-45%.
• Квалификация персонала: обслуживать модульную систему проще. Вместо детального знания схемы всей платы достаточно понимать индикацию на лицевой панели и алгоритм замены. Один из наших клиентов — автомобильный завод в Калуге — сократил время обучения электромонтёров с 40 часов до 8 часов после перехода на наше решение.

Ниже приведена таблица сравнения эксплуатационных показателей для типовой установки со 150 каналами ввода-вывода (данные получены на основе 12 месяцев работы на химическом предприятии).

Как видно из таблицы, модульная архитектура ввода-вывода кардинально снижает потери от отказов. Наши инженеры неоднократно подтверждали эти цифры при постпроектном анализе. Более того, модульная система позволяет поэтапно наращивать количество каналов — вы можете заказать ровно столько, сколько нужно сейчас, а в будущем добавить новые модули без замены контроллера. Это особенно актуально для отраслей, где требования к автоматизации меняются каждый год.

Сравнение с традиционными решениями: соответствие ГОСТ и требованиям безопасности

Российские промышленные предприятия обязаны соблюдать ГОСТ Р МЭК 61508-2012 (функциональная безопасность) и требования ПБ 09-563-03 для взрывоопасных зон. Многие инженеры опасаются, что модульные системы хуже справляются с вибрациями, пылью и агрессивной средой. Однако практика показывает обратное: современные модули ввода-вывода с защитой IP20/IP67 не уступают моноблокам по степени защиты, а благодаря лучшему охлаждению (каждый модуль имеет собственную терморазвязку) выдерживают более высокие температуры.

Мы, специалисты Нинбо Санань Электронные Технологии Лтд, провели испытания наших модулей на вибростенде и в камере солевого тумана. Результаты подтверждены протоколами испытательного центра «Сертификат-Тест» (г. Москва). Все модули соответствуют классу виброустойчивости по ГОСТ 17516.1-90 и имеют сертификат ТР ТС 012/2011. При этом стоимость замены одного модуля в среднем составляет 15-20% от стоимости целого моноблока с аналогичной функциональностью.

Отдельно стоит упомянуть вопрос электромагнитной совместимости (ЭМС). Модульные системы ввода-вывода от проверенных производителей проходят испытания на устойчивость к электростатическим разрядам (ГОСТ Р 51522-99) и импульсным помехам. Наши клиенты в нефтегазовой отрасли (Оренбургская область, ЯНАО) отмечают, что количество ложных срабатываний автоматики уменьшилось на 60% после замены старых монолитных контроллеров на наши модульные решения. Это напрямую связано с лучшей фильтрацией сигналов на каждом отдельном модуле.

Рекомендации по выбору модулей ввода-вывода и оптимизации затрат

Исходя из многолетнего опыта сопровождения проектов, мы сформулировали пять ключевых правил, которые помогут сократить расходы на обслуживание при использовании модульной архитектуры:

1. Выбирайте модули с поддержкой горячей замены (Hot Swap) без отключения питания шины. Это обязательное условие для непрерывных производств.
2. Обеспечьте автоматическую диагностику: модуль должен сообщать контроллеру о своём состоянии (температура, ток потребления, количество переключений). Так вы сможете планировать замену, а не реагировать на отказ.
3. Унифицируйте модули в масштабах предприятия. Если у вас несколько линий, старайтесь использовать одни и те же типы. Это снизит номенклатуру ЗИП (запасных частей) в разы.
4. Закладывайте 20% свободных слотов в корзине для будущего расширения. При модернизации вы не будете пересобирать щит.
5. Обучите персонал работе с модульной системой. Наша компания предоставляет бесплатные видеоматериалы и руководства по эксплуатации на русском языке.

Для большинства отраслей (пищевая, химическая, машиностроение, ЖКХ) оптимальным считается сочетание нескольких стоек с различными типами модулей. Более подробную консультацию вы можете получить, перейдя на страницу каталога модулей ввода-вывода. Наши инженеры подберут конфигурацию под ваши технические условия.

Также мы рекомендуем ознакомиться с другой нашей статьёй: «Как рассчитать надёжность системы автоматизации с модульной архитектурой», где подробно разобраны формулы по ГОСТ 27.301-2011.

Часто задаваемые вопросы о модулях ввода-вывода и обслуживании

Вопрос 1: Действительно ли модульная архитектура снижает затраты на складе, если модули разных производителей несовместимы?

Ответ: Совместимость по посадочным местам действительно зависит от вендора. Однако внутри одной линейки (например, наша серия SN-IO) все модули унифицированы по корзине и шине питания. Это означает, что вы храните не 50 разных моноблоков, а 5-10 типов функциональных модулей. По опыту клиентов, стоимость складского запаса сокращается на 35-45%. Более того, мы предлагаем специальные антистатик-кассеты для хранения запасных модулей, что продлевает их срок службы до 10 лет.

Вопрос 2: Как часто необходимо проводить техническое обслуживание самих модулей ввода-вывода? Есть ли регламент по ГОСТ?

Ответ: Согласно рекомендациям ГОСТ 33293-2015 и типовым регламентам предприятий, профилактическое обслуживание модульных систем проводится один раз в год. Оно включает продувку корзины, проверку контактов и обновление прошивки. Благодаря отсутствию пайки на месте, эти работы занимают в 3-4 раза меньше времени, чем обслуживание монолитных плат. При использовании горячей замены вы можете проводить профилактику поочерёдно для каждого модуля без остановки технологического процесса.

Вопрос 3: Подходит ли модульная архитектура для взрывоопасных зон класса 1 (по ТР ТС 012/2011)?

Ответ: Да, существуют искробезопасные модули ввода-вывода с барьерами искрозащиты. Наша компания Нинбо Санань Электронные Технологии Лтд производит модификации с маркировкой Ex ia IIC T4. Они устанавливаются во взрывозащищённых корпусах и соответствуют требованиям ГОСТ Р МЭК 60079-11-2012. При этом сохраняется возможность горячей замены при обесточенной цепи. Такие решения успешно работают на нефтеперерабатывающих заводах в Нижнекамске и Омске.

Заключение и рекомендации

Модульная архитектура ввода-вывода — это не просто технический тренд, а реальный инструмент снижения совокупной стоимости владения (TCO). Более короткое время восстановления, унификация запасных частей и простота обслуживания дают измеримый экономический эффект уже в первый год эксплуатации. Применение наших решений позволяет предприятиям снизить простои, связанные с отказами I/O, до 90% по сравнению с традиционными монолитными системами.

Мы, инженеры компании Нинбо Санань Электронные Технологии Лтд, готовы провести технический аудит вашей текущей системы и предложить оптимальный набор модулей с учётом российских стандартов (ГОСТ, ТУ, ПБ). Для получения коммерческого предложения или бесплатной консультации перейдите на страницу подбора модулей ввода-вывода или свяжитесь с нашими специалистами через форму обратной связи. Укажите ваш тип производства и количество сигналов — мы ответим в течение 24 часов.
