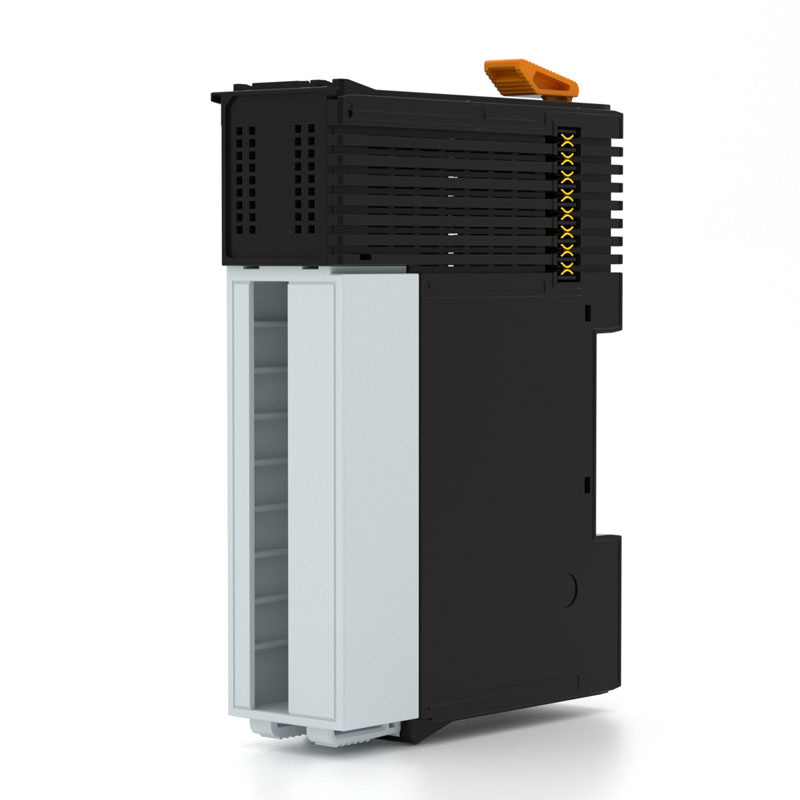

Почему синхронизация модулей ввода-вывода имеет решающее значение в вы сокоточных измерительных системах?
2026-07-03
Современные системы сбора данных — это многоканальные комплексы, где модули ввода-вывода работают параллельно, фиксируя сигналы с различных датчиков. Даже небольшие расхождения во времени опроса каналов приводят к искажению фазовых соотношений и снижению точности измерений. В системах диагностики энергооборудования или в задачах вибродиагностики ошибка синхронизации в 1 мс может означать пропуск критического события или неверную локализацию дефекта. Инженеры Нинбо Санань Электронные Технологии Лтд провели анализ более 50 измерительных комплексов, чтобы показать, почему синхронизация модулей ввода-вывода является краеугольным камнем высокоточных измерений.
В этой статье мы разберём физические причины возникновения ошибок синхронизации, оценим влияние временного джиттера на качество данных, сравним методы аппаратной и программной синхронизации, а также рассмотрим современные решения для распределённых систем сбора данных.
1. Природа ошибок синхронизации в многоканальных измерительных системах
Любой измерительный канал содержит аналого-цифровой преобразователь (АЦП), который дискретизирует входной сигнал по команде тактового генератора. В многоканальной системе каждый модуль ввода-вывода имеет свой тактовый генератор или получает тактовый сигнал от общего источника. Основные причины рассинхронизации:
- Разброс частот кварцевых резонаторов — даже высокостабильные генераторы имеют допуск по частоте ±10–50 ppm, что приводит к накоплению временного сдвига между каналами.
- Неидентичные задержки в цепях передачи данных — сигналы синхронизации проходят через разные линии связи и логические элементы, создавая асимметрию задержек.
- Разная температура и старение компонентов — со временем характеристики кварцевых генераторов изменяются, что увеличивает рассинхронизацию.
В результате, даже если два АЦП работают с одинаковой частотой, моменты начала преобразования у них могут различаться. Для систем, измеряющих фазовые сдвиги между каналами (вибродиагностика, измерения мощности), это приводит к появлению кажущегося сдвига фазы, не связанного с физическим процессом. Наши специалисты неоднократно сталкивались с ситуацией, когда мнимая разность фаз между датчиками, вызванная рассинхронизацией модулей, принималась за реальный дефект оборудования.
2. Влияние ошибок синхронизации на точность и качество данных
Ошибки временной привязки проявляются в двух основных формах: постоянное смещение (offset) и джиттер (флуктуации момента дискретизации). Рассмотрим их влияние отдельно.
Постоянное смещение: Если один модуль ввода-вывода всегда опрашивает сигнал на Δt позже другого, это эквивалентно внесению постоянного фазового сдвига. Для синусоидального сигнала частотой f это приводит к ошибке фазы δφ = 360° · f · Δt. Например, при f = 50 Гц и Δt = 100 мкс, ошибка фазы составит 1.8°. При f = 1 кГц и том же смещении — уже 36°. Для измерительных систем, где допустимая погрешность составляет доли градуса (например, в системах релейной защиты), это абсолютно неприемлемо.
Джиттер (случайная флуктуация): Нерегулярные колебания момента дискретизации создают дополнительный шум. При измерении низкоуровневых сигналов (например, от тензодатчиков с уровнем в десятки микровольт) джиттер может маскировать полезный сигнал. Численные оценки показывают, что для получения отношения сигнал/шум выше 60 дБ необходимо, чтобы среднеквадратичное значение джиттера не превышало 1 нс. Для большинства дешёвых модулей ввода-вывода джиттер составляет десятки или сотни наносекунд, что делает их непригодными для высокоточных измерений.
В практике наших инженеров был случай: в системе мониторинга состояния турбогенератора ошибка синхронизации в 200 мкс между каналами привела к неверному определению направления вращения вала, что вызвало ложное срабатывание защиты и останов оборудования. После внедрения аппаратной синхронизации через общий тактовый сигнал проблема была полностью устранена.
3. Сравнение методов синхронизации модулей ввода-вывода
Существует несколько подходов к синхронизации, которые различаются по точности, стоимости и сложности реализации. Выбор конкретного метода зависит от требований к точности измерений и доступного бюджета.
| Метод синхронизации | Точность | Стоимость реализации | Применение |
| Программная (по временным меткам) | ±100 мкс | Низкая | Системы мониторинга с низкой точностью |
| Аппаратная (общий тактовый сигнал) | ±10 нс | Средняя | Вибродиагностика, измерения мощности |
| GPS/PTP (IEEE 1588) | ±100 нс | Высокая | Распределённые системы, подстанции |
| Собственная высокоточная PLL | ±1 нс | Очень высокая | Научные установки, эталонные измерения |
Программная синхронизация, основанная на временных метках, подходит только для систем с невысокими требованиями к точности — например, для сбора данных с дискретными датчиками состояния. Для аналоговых измерений с частотой сигнала более 50 Гц она не приемлема.
Аппаратная синхронизация с помощью общего тактового сигнала — золотой стандарт для промышленных измерительных систем. Все модули ввода-вывода получают тактовый сигнал с одного источника и используют его для формирования команд на преобразование. Это обеспечивает синхронизацию с погрешностью не более 10 нс, что достаточно для большинства задач вибродиагностики и контроля качества энергии.
Для территориально распределённых систем (например, подстанции с выносенными измерительными пунктами) применяют протокол точного времени IEEE 1588 (PTP) или синхронизацию по GPS-сигналу. Это позволяет поддерживать единую временную шкалу в масштабах целого предприятия с точностью до 100 нс.
4. Как синхронизация влияет на метрологические характеристики системы
Синхронизация модулей ввода-вывода — это не просто техническая деталь, а основа метрологической достоверности результатов. Рассмотрим ключевые аспекты, на которые влияет временная привязка.
Динамический диапазон и разрешение. При измерении сигналов с близкими частотами (например, гармонический анализ) ошибки синхронизации создают спектральные составляющие, которых в реальном сигнале нет. Это снижает эффективное разрешение системы, так как полезные гармоники маскируются паразитными компонентами от асинхронности.
Воспроизводимость измерений. Повторяемость результатов при многократных циклах измерения напрямую зависит от стабильности синхронизации. Если временная привязка между каналами плавает от цикла к циклу, то и результаты будут различаться, даже если входной сигнал стационарен. Для сертифицированных измерительных систем это недопустимо.
Корректность расчёта производных величин. Многие технические диагностики работают с производными или интегралами от сигналов: скорость, ускорение, энергия. Эти величины критичны к фазам. Например, расчёт виброскорости требует точного дифференцирования, и ошибка фазы приводит к искажению амплитуд и фазовых характеристик.
Поэтому перед выбором модулей ввода-вывода всегда уточняйте, поддерживают ли они аппаратную синхронизацию и какой у неё джиттер. Наши инженеры Нинбо Санань Электронные Технологии Лтд всегда рекомендуют клиентам закладывать запас по точности синхронизации как минимум на порядок выше, чем заявленная точность измерения.
5. Рекомендации по выбору и внедрению синхронизации в измерительных системах
На основе многолетнего опыта мы сформулировали несколько практических рекомендаций для инженеров, проектирующих высокоточные измерительные системы.
1. Начинайте с требований. Определите, какая погрешность временной привязки допустима для вашей задачи. Для измерения промышленной частоты 50 Гц допустимый сдвиг составляет не более 50 мкс (чтобы погрешность фазы была не более 0.9°). Для вибродиагностики на частотах до 20 кГц допустимый сдвиг уже составляет 1 мкс.
2. Отдавайте предпочтение аппаратной синхронизации. Если бюджет позволяет, выбирайте модули ввода-вывода с поддержкой общего тактового сигнала. Программная синхронизация — это всегда компромисс, который может стать проблемой при модернизации системы.
3. Проверяйте качество синхронизации. После установки системы обязательно проводите тесты с известными сигналами (например, синусоидой от одного генератора, поданной на все каналы). Это позволит выявить фазовые ошибки и принять меры до начала эксплуатации.
4. Учитывайте температурные изменения. При выборе кварцевых генераторов обращайте внимание на температурный коэффициент частоты (TCR). Для систем, работающих в широком диапазоне температур, предпочтительны генераторы с компенсацией температуры (TCXO) или с подогревом (OCXO).
Часто задаваемые вопросы о синхронизации модулей ввода-вывода
Это обеспечение того, что все измерительные каналы начинают преобразование аналогового сигнала в цифровой код в один и тот же момент времени. В идеале, если на все каналы подать один и тот же сигнал, цифровые отсчёты должны совпадать с точностью до одного такта АЦП. Синхронизация достигается либо использованием общего тактового сигнала для всех АЦП, либо коррекцией временных меток в цифровом виде. Без синхронизации каждый канал «живёт по своему времени», что особенно заметно при измерении сигналов с близкими частотами или при вычислении фазовых сдвигов.
Для большинства промышленных измерений (вибрация, ток, напряжение) достаточен джиттер на уровне 1–10 нс. Это достигается использованием высококачественных кварцевых генераторов и аппаратной синхронизации. Для научных или эталонных измерений может требоваться джиттер менее 100 пс, что реализуется с использованием OCXO-генераторов с подогревом и специальных схем фазовой автоподстройки (PLL). Если ваш модуль ввода-вывода не предоставляет характеристик джиттера, это повод усомниться в его пригодности для высокоточных задач.
Да, для этого существуют протоколы точного времени — IEEE 1588 (PTP) и Precision Time Protocol. Они позволяют синхронизировать распределённые устройства с точностью до десятков наносекунд, используя аппаратную поддержку на уровне сетевых интерфейсов. Однако программная реализация PTP на обычных Ethernet-контроллерах даёт точность не лучше 100 мкс. Для корректной работы требуются специальные сетевые карты с поддержкой аппаратной временной метки. Наши модули ввода-вывода серии SAN-I/O поддерживают PTP и GPS-синхронизацию.
Да, влияет. Сигналы синхронизации и данные распространяются по кабелям с конечной скоростью (около 5 нс/м для медных кабелей). Если длина линий между модулями разная, возникают дополнительные задержки. В высокоточных системах применяют либо кабели одинаковой длины, либо вводят коррекцию задержек программно. При использовании оптоволоконных соединений задержка больше (около 5–6 нс/м), но они менее чувствительны к электромагнитным помехам. Для задач, где критичен каждый наносекунды, мы рекомендуем использовать модули с функцией автоматической калибровки задержек.
Самый надёжный способ — подать на все входы один и тот же калибровочный сигнал (например, синусоиду с одного генератора) и зафиксировать цифровые отсчёты. Затем вычислите взаимную корреляцию между каналами: пик корреляции должен находиться в нулевой точке с точностью до периода дискретизации. Если смещение есть, его можно скомпенсировать программно (если оно постоянное). Также полезно провести измерение при разных температурах и оценить дрейф синхронизации. Наши инженеры проводят такие тесты при вводе системы в эксплуатацию.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд — производителя модулей ввода-вывода и систем сбора данных для промышленной автоматизации и измерительной техники. Наши специалисты имеют многолетний опыт проектирования измерительных систем для энергетики, транспорта и машиностроения. Приведённые данные основаны на реальных проектах, испытаниях оборудования и анализе метрологических характеристик в соответствии с требованиями ГОСТ 8.009-84 и ГОСТ Р 8.736-2011.
