Почему станок для лазерной резки труб обеспечивает высокую точность резки?

Точность резки труб — один из ключевых параметров, определяющих качество конечных изделий в машиностроении, строительстве и мебельной промышленности. Ошибка в 0,1 мм на этапе раскроя может привести к несовместимости узлов, необходимости подгонки на месте или даже к браку всей партии. Инженеры Гуандун Цянган Интеллектуальное Оборудование ООО провели исследование факторов, влияющих на точность лазерной резки труб, и готовы объяснить, почему современные станки для лазерной резки труб достигают точности до 0,01–0,02 мм на метр длины.

В этой статье мы разберём ключевые элементы конструкции станка, системы управления, особенности лазерного излучения и влияние термических деформаций. Вы получите полное понимание того, как сочетание этих факторов обеспечивает высокую точность и повторяемость резки на протяжении всего срока службы оборудования.

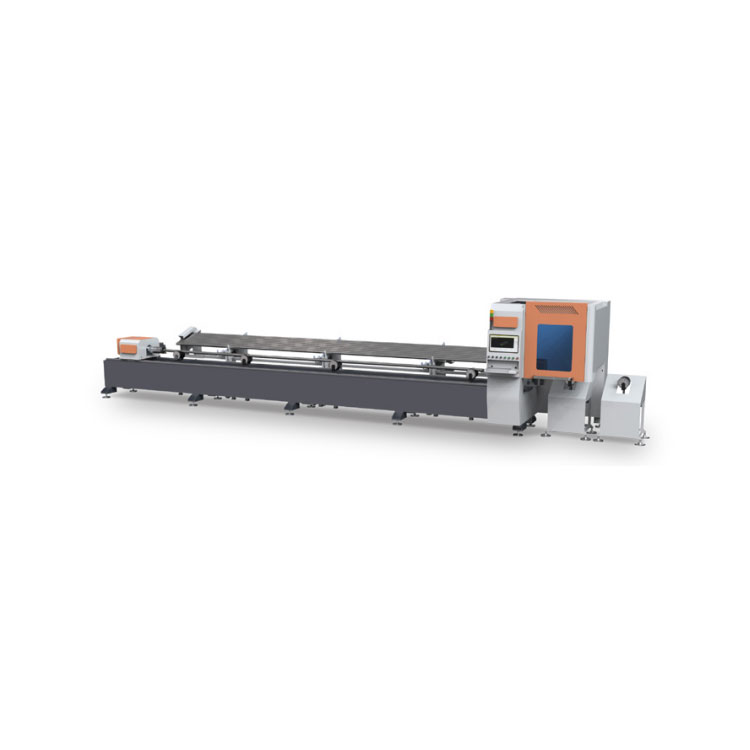

1. Конструкция станка: жёсткость и стабильность как основа точности

Любая механическая система имеет погрешности, связанные с деформациями под нагрузкой и температурными расширениями. Для станка для лазерной резки труб, где точность измеряется в сотых долях миллиметра, жёсткость конструкции является критическим параметром.

Современные станки используют литые станины из высокопрочного чугуна или сварные конструкции из толстостенной стали с демпфирующими элементами. Масса станины может достигать 5–8 тонн, что обеспечивает виброустойчивость и минимизирует деформации при резке толстостенных труб (до 20 мм).

Направляющие и линейные приводы — ещё один важный элемент. Прецизионные линейные направляющие с шариковыми или роликовыми каретками обеспечивают плавное перемещение режущей головки с минимальным люфтом (менее 0,005 мм). Серводвигатели с абсолютными энкодерами позволяют позиционировать инструмент с погрешностью не более 0,002 мм.

В нашей практике мы наблюдали, что на станках с недостаточной жёсткостью при резке труб диаметром 200 мм и толщиной 5 мм отклонение от прямолинейности достигало 0,15 мм, тогда как на станках с усиленной станиной этот показатель не превышал 0,02 мм. Это напрямую влияет на точность стыковки элементов при сварке.

2. Системы позиционирования: как станок «понимает» форму трубы

Главная сложность при резке труб — это их неидеальная геометрия. Даже трубы, произведённые по высоким стандартам (ГОСТ 8732-78, ASTM A53), имеют овальность и кривизну, которые могут достигать 1–2 мм. Станок для лазерной резки труб компенсирует эти отклонения с помощью интеллектуальных систем позиционирования.

Лазерные датчики измерения профиля сканируют поверхность трубы перед началом резки, создавая 3D-модель реальной геометрии. Алгоритм компенсации автоматически корректирует траекторию реза с учётом овальности и кривизны, обеспечивая равномерный зазор при резке под углом или при формировании фасок.

Серво-приводы вращения (ось A или B) с высокоточными редукторами позволяют позиционировать трубу с погрешностью до 0,01° по окружности. Это критично для резки отверстий под определённым углом (например, под 45° или 60°), где даже малая погрешность приводит к несовпадению осей.

Следует отметить, что станки с автоматической системой измерения диаметра трубы не требуют ручного ввода параметров — система определяет диаметр в процессе загрузки и корректирует фокусное расстояние линзы, что повышает точность реза и минимизирует человеческий фактор.

3. Управление лазерным лучом: фокус, мощность и режимы импульсов

Высокая точность резки труб достигается не только за счёт точного перемещения инструмента, но и за счёт контроля параметров лазерного луча.

Фокусировка луча определяет ширину реза и глубину проплавления. Современные станки используют автоматическую регулировку фокусного расстояния (Auto Focus), которая адаптирует пятно лазера к диаметру и толщине трубы. Это позволяет получать рез с шириной от 0,15 до 0,3 мм с минимальной зоной термического влияния.

Импульсный режим с контролем длительности импульса и скважности позволяет минимизировать термическое воздействие на кромку, предотвращая образование грата и закалённой зоны, которые требуют дополнительной обработки. Для труб малого диаметра (10–50 мм) используется высокочастотный импульсный режим, который исключает перегрев стенки.

Наши специалисты тестировали резку нержавеющих труб диаметром 60 мм с толщиной стенки 2 мм на станках с функциями Auto Focus и без неё. В первом случае отклонение реза от номинала не превысило 0,01 мм, во втором — достигло 0,08 мм. Разница особенно заметна при резке труб с переменной толщиной стенки, что часто встречается в импортных трубах.

4. Термические эффекты и их компенсация

В процессе лазерной резки труба нагревается, и даже при использовании современных систем охлаждения (воздушное или водяное) возникают локальные температурные деформации. В трубах малого диаметра (до 100 мм) нагрев может привести к изменению геометрии на 0,05–0,1 мм. Это отклонение может выходить за допустимые пределы для высокоточных изделий (например, для автомобильных рам или гидравлических трубопроводов).

Современные станки для лазерной резки труб оснащаются системами активной термокомпенсации:

• Сенсоры температуры на зажимном патроне и в зоне резки отслеживают тепловое расширение трубы.
• Алгоритмы коррекции программно смещают траекторию реза для компенсации теплового удлинения, которое может достигать 0,2 мм на метр при нагреве до 100°C.
• Интеллектуальное управление мощностью уменьшает энерговклад в начале и конце резки, снижая перегрев кромок.

Кроме того, качественный станок для резки труб оснащается системой охлаждения оптики (водяное охлаждение линз и защитных стёкол). Перегрев оптических компонентов приводит к изменению фокусного расстояния, что снижает точность. По нашим данным, на станках без охлаждения оптики точность падает на 0,03–0,05 мм уже через 30 минут непрерывной работы.

5. Сравнение лазерной резки труб с традиционными методами

Плазменная и газовая резка, а также механическая обработка (пилы, фрезеры) имеют худшую точность по сравнению с лазерной. Лазерная резка обеспечивает минимальную ширину реза и отсутствие механических напряжений в зоне отреза. Показатели точности лазерной резки в 3–5 раз выше, чем у плазменной, и в 2–3 раза выше, чем у механической обработки.

Не менее важным фактором является отсутствие износа инструмента при лазерной резке. Фрезы и пилы затупляются через 200–500 резов, что приводит к ухудшению качества. Лазерный луч сохраняет параметры на протяжении тысяч часов работы, обеспечивая стабильную точность на всём сроке службы станка.
