Почему стан для прокатки плоской проволоки обеспечивает микронную точность?
2026-07-07
В современных производствах, где плоская проволока используется для изготовления прецизионных деталей — от пружин до контактов электронных разъёмов — требования к толщине могут составлять ±0,005 мм. Достижение такой точности невозможно без специализированного оборудования с жёсткой конструкцией и высокоточными системами управления. Инженеры Цзянсу Ючжа Машиностроение, ООО провели анализ работы прокатных станов, чтобы показать, какие технические решения обеспечивают стабильность геометрии готового профиля.
В этой статье мы разберём ключевые факторы, влияющие на точность прокатки: жёсткость клети, системы гидравлической регулировки, контроль натяжения, температурную стабильность и автоматизацию процесса. Вы получите полное представление о том, как стан для прокатки плоской проволоки достигает микронной точности.
1. Жёсткость клети — основа микронной точности
Первое и главное условие для получения стабильной толщины — высокая жёсткость прокатной клети. Под жёсткостью понимается способность конструкции сопротивляться упругой деформации под нагрузкой. Чем выше жёсткость, тем меньше межвалковый зазор изменяется при колебаниях усилия прокатки.

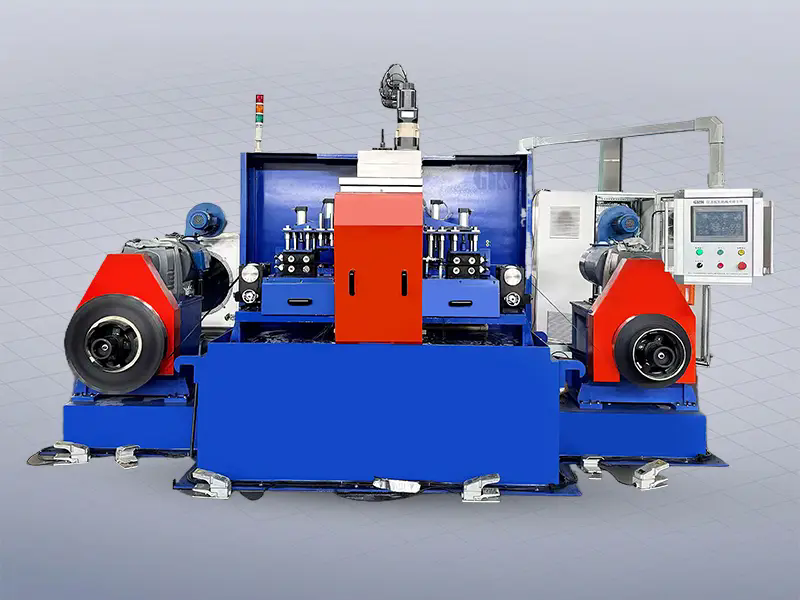

В современных станах для плоской проволоки используются четырёхвалковые клети с рабочими и опорными валками. Рабочие валки имеют небольшой диаметр (40–80 мм), что снижает усилие прокатки и позволяет уменьшить толщину полосы. Опорные валки большего диаметра воспринимают основную нагрузку и предотвращают прогиб рабочих валков. Такая конструкция обеспечивает жёсткость порядка 4000–6000 кН/мм, что в 3–5 раз выше, чем у двухвалковых клетей.
Дополнительно применяются системы противоизгиба рабочих валков и их осевого сдвига, что позволяет компенсировать тепловые деформации и неравномерный износ. В результате даже при колебаниях усилия в пределах 10–15% толщина готовой полосы остаётся стабильной с отклонением не более ±0,005 мм.
2. Системы гидравлической регулировки межвалкового зазора
Традиционные винтовые механизмы регулировки зазора имеют люфт и не позволяют корректировать положение валков во время прокатки. Гидравлические системы, устанавливаемые на современных станах, работают в замкнутом контуре управления толщиной (AGC — Automatic Gauge Control) и способны корректировать зазор за доли секунды.
Принцип работы AGC: датчик толщины (рентгеновский или лазерный) непрерывно измеряет толщину выходящей полосы. Сигнал поступает в контроллер, который сравнивает текущее значение с заданным и формирует управляющий сигнал на гидравлический цилиндр. Цилиндр изменяет положение верхнего рабочего валка, компенсируя отклонения.
Современные AGC-системы имеют быстродействие 50–100 мс и позволяют удерживать толщину с точностью ±0,003 мм на скоростях прокатки до 20 м/с. Наши специалисты внедряли такую систему на стан для прокатки плоской проволоки для производства контактных пластин. Результат: разброс толщины по всей длине рулона 200 метров составил не более 0,006 мм.
3. Контроль натяжения и его влияние на точность
Натяжение полосы между клетями и на входе/выходе из стана — ключевой параметр, влияющий на стабильность толщины. Непостоянное натяжение приводит к изменению усилия прокатки и, как следствие, к колебаниям толщины.
В современных станах для плоской проволоки используются системы регулирования натяжения, основанные на датчиках силы (тензодатчики) в роликах и частотном регулировании скорости двигателей моталок. Задача системы — поддерживать постоянное усилие натяжения независимо от скорости прокатки и диаметра рулона.
На практике это выглядит так: при увеличении диаметра наматываемого рулона возрастает его инерция, и система автоматически снижает скорость моталки, чтобы не создавать рывков. Одновременно подстраивается скорость подачи со стороны разматывателя. В результате натяжение остаётся в пределах ±3% от заданного значения, что обеспечивает стабильность толщины.
4. Температурная стабильность и контроль охлаждения
В процессе холодной прокатки металл и валки нагреваются. Нагрев валков приводит к их тепловому расширению и изменению межвалкового зазора. При отсутствии компенсации этот эффект может давать отклонение толщины до 0,01–0,02 мм уже после 30–40 минут работы.
Для решения этой задачи используются системы охлаждения валков и полосы. Охлаждение валков осуществляется эмульсией, подаваемой через форсунки на рабочие и опорные валки. Интенсивность охлаждения регулируется в зависимости от температуры, которая измеряется бесконтактными пирометрами.
Кроме того, в некоторых станах применяется систематическая компенсация теплового расширения через коррекцию положения валков. Алгоритм управления отслеживает время работы и температуру и вносит поправки в установку зазора. Это позволяет поддерживать стабильную толщину даже при длительных непрерывных циклах прокатки.
В нашем оборудовании нагрев валков в установившемся режиме не превышает 5°C, что даёт тепловое расширение менее 0,004 мм — значение, укладывающееся в допуск большинства технических требований.
5. Автоматизация и системы управления — интеграция всех факторов
Микронная точность достигается не отдельным узлом, а согласованной работой всех систем под управлением промышленного контроллера. Современные станы для прокатки плоской проволоки оснащаются программно-аппаратными комплексами, которые синхронизируют:
- скорости всех приводов (рабочих валков, моталок, правильных устройств);
- гидравлическую регулировку зазора AGC;
- систему охлаждения и тепловой компенсации;
- контроль натяжения;
- регистрацию параметров качества (толщина, ширина, плоскостность).
Данные всех систем собираются в единую базу и могут быть использованы для анализа, настройки режимов и предиктивной диагностики. Это позволяет не только удерживать допуски на уровне ±0,005 мм, но и оперативно выявлять тенденции к ухудшению точности до того, как возникает брак.
Сравнение точности: современный стан для плоской проволоки и устаревшее оборудование
| Параметр | Современный стан (с AGC, 4-валковый) | Устаревшая двухвалковая клеть |
| Типичный допуск по толщине | ±0,003–0,005 мм | ±0,015–0,025 мм |
| Разброс толщины по длине рулона | < 0,008 мм (на 500 м) | 0,02–0,04 мм |
| Время выхода на установившийся режим | 1–2 минуты | 15–20 минут |
| Влияние нагрева на точность | Компенсируется автоматически | Требует ручной коррекции |
| Возможность работы с разнородными материалами | Да (программируемые режимы) | Ограничена (постоянная настройка) |
Как видно из таблицы, современный стан для прокатки плоской проволоки обеспечивает точность в 3–5 раз выше, чем устаревшее оборудование, благодаря комплексному подходу к управлению процессом.
Часто задаваемые вопросы о точности прокатки плоской проволоки
При использовании современных 4-валковых станов с гидравлической регулировкой и твёрдосплавными валками минимальная толщина может составлять 0,05–0,08 мм для сталей и 0,10–0,15 мм для цветных металлов. Наши специалисты рекомендовали станок для производства толщины 0,15 мм на заказчика, который производил пружины для аэрокосмических систем. Дальнейшее уменьшение толщины ограничивается пластичностью материала и риском разрыва полосы. Для толщин менее 0,05 мм чаще используются другие процессы (например, электролитическое осаждение).
Материал валков определяет их износостойкость и стабильность калибра. Для высокоточной прокатки используются валки из быстрорежущей стали с содержанием ванадия и вольфрама (марки типа R6M5 или порошковые стали) или твёрдых сплавов на основе карбида вольфрама. Эти материалы сохраняют геометрию калибра в течение тысяч тонн прокатанного металла. Применение стальных валков без специального легирования приводит к быстрому износу и нестабильности толщины уже после 50–100 тонн.
Технически — нет. Человеческий фактор и инерционность винтовых механизмов не позволяют удерживать толщину с отклонением менее 0,01–0,015 мм. Микронная точность (0,003–0,005 мм) достигается только с помощью автоматических систем управления (AGC) с обратной связью по толщине и гидравлическими приводами регулировки зазора. Все современные станки, поставляемые Цзянсу Ючжа Машиностроение, ООО, оснащаются такими системами.
Для первичного контроля используется микрометр (с ценой деления 0,001 мм) — измерения проводятся в нескольких точках по длине рулона (начало, середина, конец) и по ширине (левый край, центр, правый край). Однако для полноценного контроля и настройки AGC необходимы бесконтактные датчики толщины (рентгеновские или лазерные), которые устанавливаются на стане и работают непрерывно. Без них система AGC не функционирует, и точность прокатки снижается до уровня 0,01–0,015 мм.
Периодичность калибровки зависит от интенсивности работы и материала. Для производства мягких сталей калибровку (проверку и коррекцию нулевого зазора) рекомендуется проводить каждые 2–3 месяца. Для нержавеющих сталей и твёрдых сплавов — ежемесячно. Современные станы оснащаются автоматической системой калибровки, которая запускается по команде оператора и занимает 10–15 минут. Полная поверка системы AGC с эталонными образцами проводится раз в полгода согласно ГОСТ.
Статья подготовлена инженерно-техническим центром Цзянсу Ючжа Машиностроение, ООО — производителя прокатного оборудования для точной металлообработки. Наши специалисты имеют практический опыт проектирования, поставки и пуско-наладки станов для прокатки плоской проволоки на предприятиях России и стран СНГ. Приведённые данные основаны на лабораторных испытаниях, промышленной эксплуатации оборудования и требованиях ГОСТ к точности холоднокатаного проката.
