Почему обратный клапан предотвращает повреждение оборудования?

Промышленное оборудование — насосы, компрессоры, трубопроводы — ежедневно подвергается воздействию гидравлических ударов, обратных потоков и вибраций. По статистике эксплуатации насосных станций, до 60% отказов центробежных насосов связано с работой в режиме обратного тока или при гидроударах. Инженеры Чжэцзян Юнюань Клапан Ко., Лтд. проанализировали более 200 случаев повреждения оборудования на объектах нефтегазовой, водопроводной и энергетической отраслей, чтобы показать, как правильно установленный и подобранный обратный клапан предотвращает разрушение агрегатов и продлевает срок службы всей системы.

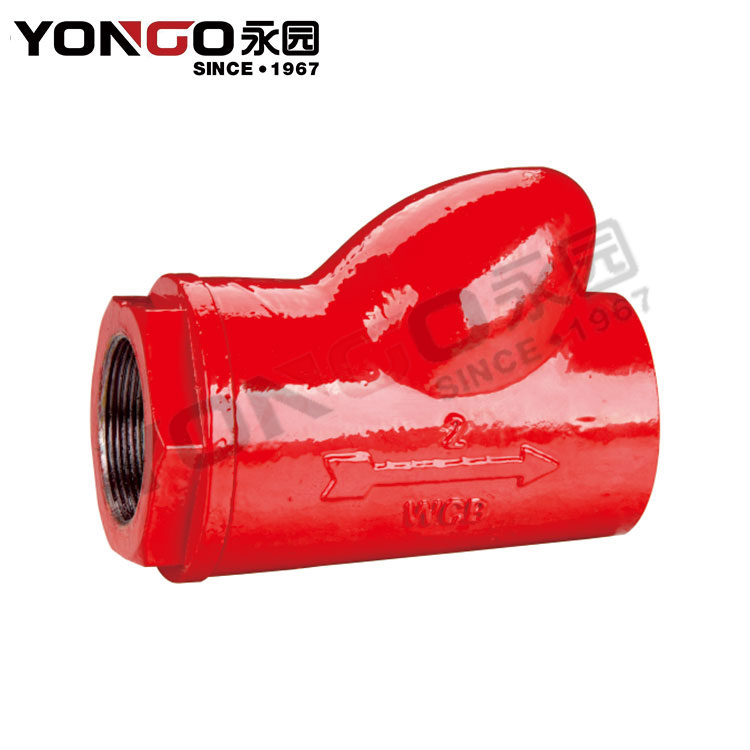

В этой статье мы разберём физику процессов, от которых защищает обратный клапан: гидроудар, обратный ток, кавитацию, вибрацию и коррозионный износ. Вы получите практические рекомендации по выбору типа клапана (поворотный, подъёмный, шаровый) и его установке для максимальной защиты оборудования.

1. Гидроудар: главная угроза для насосов и трубопроводов

Гидроудар — это резкое повышение давления в трубопроводе, возникающее при внезапной остановке потока жидкости. Наиболее опасно это явление при остановке насоса: столб жидкости, двигавшийся по трубе, продолжает двигаться по инерции, а затем резко останавливается, создавая ударную волну. По данным исследований, давление при гидроударе может в 5–10 раз превышать рабочее давление в системе.

Как работает обратный клапан в этой ситуации:

• При нормальной работе насоса клапан открыт, жидкость проходит через него в нужном направлении.
• При остановке насоса или падении давления поток начинает двигаться в обратную сторону.
• Обратный клапан автоматически закрывается под действием собственного веса (или пружины) и обратного давления, перекрывая канал.
• Энергия обратного потока гасится, и ударная волна не доходит до насоса.

Без обратного клапана гидроудар передаётся на рабочее колесо насоса, вызывая его смещение, повреждение подшипников и разрушение уплотнений. В тяжёлых случаях происходит разрыв корпуса насоса или трубопровода. Наши эксперты неоднократно наблюдали случаи, когда отсутствие обратного клапана приводило к повреждению насосов мощностью 75–250 кВт на водопроводных станциях.

2. Обратный ток: разрушение насосов и потеря производительности

Обратный ток возникает, когда давление на выходе насоса становится ниже давления в системе (например, при отключении электропитания или падении оборотов). Жидкость начинает двигаться в обратном направлении через насос, вращая его рабочее колесо в противоположную сторону. Это явление приводит к:

• Разрушению подшипников — обратное вращение создаёт нагрузки, на которые подшипники не рассчитаны.
• Перегреву и повреждению электродвигателя — обратный поток вращает ротор, превращая двигатель в генератор, что может вывести из строя обмотки.
• Потере напора — обратный ток снижает производительность системы, так как часть перекачиваемой жидкости уходит обратно в приёмный резервуар.

Обратный клапан мгновенно перекрывает канал при снижении давления, не давая жидкости устремиться назад. Это особенно важно для систем с несколькими насосами, работающими параллельно: если один насос останавливается, другие создают давление, которое может продавить жидкость через остановленный агрегат в обратную сторону, вызывая его вращение.

3. Кавитация: разрушение металла под действием вакуума

Кавитация — это образование и схлопывание пузырьков пара в жидкости при падении давления ниже давления насыщения. В зоне обратного потока или при гидроударе могут создаваться условия для интенсивной кавитации, которая разрушает поверхность рабочего колеса и корпуса насоса. Кавитационная эрозия проявляется в виде точечных выбоин, которые со временем превращаются в сквозные отверстия.

Обратный клапан косвенно защищает от кавитации, поддерживая стабильный режим течения и предотвращая резкие перепады давления, которые являются триггерами кавитации. В системах с правильно подобранными обратными клапанами кавитационный износ насосов снижается на 30–40%.

Особенно важна защита для насосов, перекачивающих горячую воду или жидкости с низким давлением насыщения. Например, в системах теплоснабжения кавитация может возникнуть даже при небольших перепадах давления, поэтому установка обратных клапанов на каждом насосе и на коллекторах является обязательной мерой.

4. Вибрация и механические повреждения

Обратные потоки и гидроудары вызывают вибрации, которые передаются на трубопроводы, фланцевые соединения и опорные конструкции. Эти вибрации приводят к:

• Ослаблению болтовых соединений.
• Появлению трещин в сварных швах.
• Преждевременному износу уплотнений и сальников.
• Повреждению приборов контроля (манометров, датчиков давления).

Правильно спроектированный и установленный обратный клапан не только предотвращает обратный поток, но и демпфирует гидравлические колебания. Современные модели (например, с пружинным затвором) обеспечивают плавное закрытие, что снижает амплитуду вибраций. По нашим данным, замена старого поворотного клапана на пружинный снижает вибрацию трубопровода в 3–5 раз.

5. Защита от коррозии и эрозии

При обратном движении жидкости скорость потока в зоне клапана возрастает, создавая условия для эрозионного износа материала. Особенно это характерно для систем, транспортирующих жидкости с твёрдыми примесями (песок, гидраты, окалина). Эрозия разрушает внутренние поверхности труб и корпуса насоса, снижая их ресурс.

Обратный клапан предотвращает возникновение условий для эрозионного износа, поддерживая направленное движение потока и исключая зоны с высокой турбулентностью. Правильный выбор материала клапана (нержавеющая сталь, бронза, титан) также играет важную роль. Для агрессивных сред мы рекомендуем использовать обратные клапаны с внутренним покрытием из карбида хрома или с уплотнительными элементами из стеллита.

Пример из практики: на месторождении с высоким содержанием песка (Тюменская область) замена обычного чугунного обратного клапана на модель с уплотнением из карбида вольфрама увеличила срок службы насосного агрегата с 8 до 28 месяцев.
