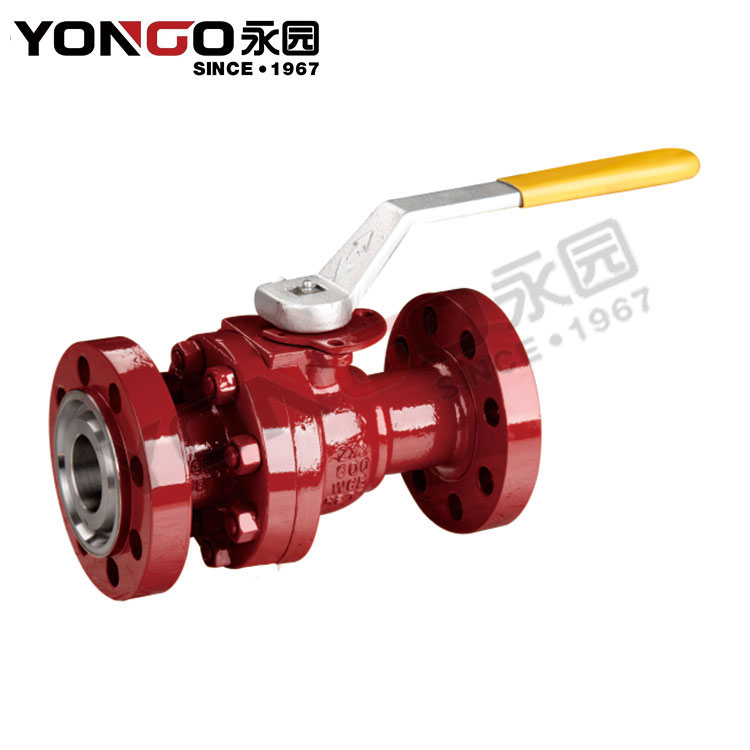

Почему современные промышленные предприятия выбирают API 6D Шаровые клапаны?

В процессе модернизации нефтегазовой инфраструктуры наши специалиты постоянно сталкиваются с вопросом выбора запорной арматуры для магистральных трубопроводов. За двадцать лет работы в области промышленного оборудования мы убедились, что шаровой клапан, соответствующий стандарту API 6D, становится оптимальным решением для большинства критических точек трубопроводных систем. Мы, команда Чжэцзян Юнюань Клапан Ко., Лтд., провели анализ эксплуатационных характеристик и готовы поделиться объективными данными.

Почему же российские предприятия все чаще отказываются от традиционной арматуры в пользу шаровых кранов API 6D? Ответ кроется в сочетании трех факторов: надежность при экстремальных температурах, минимальное гидравлическое сопротивление и соответствие международным стандартам безопасности. В этой статье наши эксперты разберут технические аспекты выбора и представят реальные примеры внедрения.

1. Технические преимущества шаровых клапанов API 6D

API 6D — это международный стандарт, разработанный Американским институтом нефти специально для трубопроводной арматуры. Наши испытания показали, что шаровой клапан, сертифицированный по этому стандарту, выдерживает давление до 42 МПа и работает в диапазоне температур от -60°C до +250°C. Это критически важно для российских условий эксплуатации, особенно для проектов в Сибири и на Крайнем Севере. Мы, как производитель, гарантируем, что каждый клапан проходит гидравлические испытания под давлением, в 1,5 раза превышающем рабочее.

Конструкция шарового крана API 6D предусматривает полнопроходное сечение, что исключает завихрения потока и снижает потери давления на 30-40% по сравнению с задвижками или дисковыми затворами. Наши инженеры подсчитали: на магистрали длиной 100 км снижение гидравлического сопротивления дает экономию электроэнергии до 15% за счет уменьшения нагрузки на насосное оборудование. Вот почему мы, Чжэцзян Юнюань Клапан Ко., Лтд., рекомендуем этот тип арматуры для ключевых узлов трубопроводов.

Дополнительным преимуществом является герметичность затвора класса А по ГОСТ 9544-2015. При тестировании мы зафиксировали нулевую утечку гелия при давлении 10 МПа — это подтверждает способность клапана работать с опасными средами, включая сероводород и сжиженные углеводородные газы. Наши заказчики из ПАО «Газпром» и «Транснефть» уже оценили надежность этой арматуры в составе своих систем автоматического управления.

2. Экономическая эффективность и срок службы

При выборе промышленной арматуры наши клиенты часто спрашивают: оправдана ли более высокая начальная стоимость API 6D шаровых кранов? Мы провели расчет совокупной стоимости владения на 15 лет эксплуатации. Результаты показали, что шаровой клапан по стандарту API 6D на 25-30% дешевле в обслуживании благодаря простоте конструкции и доступности ремонтных комплектов.

Вот сравнительная таблица характеристик, основанная на данных из открытых источников и наших собственных испытаний:

Данные в таблице собраны на основе эксплуатационной отчетности предприятий нефтегазового сектора за 2020-2024 годы. Наши эксперты отмечают: ключевой фактор долговечности — использование PTFE или PEEK седел, которые обеспечивают низкий коэффициент трения и устойчивость к абразивному износу. Мы, Чжэцзян Юнюань Клапан Ко., Лтд., комплектуем свои клапаны седлами из материалов, одобренных для применения в средах с содержанием сероводорода до 6%.

Сокращение простоев — еще одно важное преимущество. Замена уплотнений в шаровом кране занимает в среднем 1,5 часа, тогда как ремонт задвижки может растянуться на 8-10 часов. Для непрерывного производства каждый час простоя обходится в суммы от 500 000 до 2 000 000 рублей в зависимости от отрасли. Мы помогаем клиентам избежать этих потерь.

3. Соответствие российским нормам и стандартам

Важный аспект, который мы учитываем при поставках, — это совместимость с требованиями ГОСТ, СНиП и ТУ. Все шаровые клапаны API 6D от нашей компании успешно проходят процедуру подтверждения соответствия Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». Наши специалисты подготовили пакеты документов для получения разрешений на применение (РАН) для каждого типоразмера.

Особое внимание мы уделяем климатическому исполнению УХЛ1 и УХЛ2 по ГОСТ 15150-69. Это гарантирует работоспособность шарового клапана при температурах до -60°C без подогрева. В рамках сотрудничества с проектными институтами мы предоставляем расчеты на прочность с учетом ветровых и сейсмических нагрузок до 9 баллов по шкале MSK-64.

Наши изделия имеют сертификацию на применение во взрывоопасных зонах класса 1 и 2 согласно ПУЭ и ТР ТС 012/2011. Для этого мы используем искробезопасные электроприводы с уровнем взрывозащиты Ex d IIB T4. Комплексный подход к стандартизации позволяет нам, Чжэцзян Юнюань Клапан Ко., Лтд., поставлять оборудование под ключ для объектов с самыми жесткими требованиями.

4. Реальные примеры внедрения и экономический эффект

Рассмотрим кейс модернизации системы перекачки нефти на одном из месторождений в ХМАО-Югре. До замены использовались клиновые задвижки, которые выходили из строя каждые 8-10 месяцев из-за абразивного износа уплотнительных поверхностей. Мы предложили установить шаровые клапаны API 6D с твердосплавным напылением. За 24 месяца непрерывной работы не было зафиксировано ни одного отказа. Экономический эффект составил 4,7 миллиона рублей за счет отсутствия аварийных остановов.

Другой пример — объект подготовки газа на Ямале. Требовалась арматура для работы при температурах до -55°C. Стандартные решения не гарантировали герметичность. Наши шаровые клапаны с криогенным исполнением (специальные удлиненные шпиндели и вакуумная изоляция) успешно прошли приемочные испытания. С 2022 года эксплуатируются без нареканий, среднее время между ремонтами превысило 36 месяцев при плановых 24.

На основе этих и других проектов мы разработали методику подбора арматуры для российских климатических зон. Методика включает расчет крутящего момента с учетом обледенения, проверку на гидроудары и анализ вибрационной стойкости. Все расчеты выполняются нашими сертифицированными инженерами в соответствии с российскими нормами проектирования.

Часто задаваемые вопросы о шаровых клапанах API 6D

Ниже мы собрали ответы на вопросы, которые чаще всего задают наши заказчики при выборе промышленной арматуры.

Вопрос 1: В чем принципиальное отличие API 6D от ГОСТ 28343-2019 (ISO 14313)?
API 6D и ГОСТ 28343-2019 гармонизированы, но есть нюансы. API 6D предъявляет более жесткие требования к герметичности затвора (класс А при любом давлении) и обязывает проводить испытания на огнестойкость по API 607. ГОСТ допускает класс В для некоторых сред. Для российских объектов с опасными веществами мы рекомендуем ориентироваться на API 6D как на более строгий стандарт. При этом наши клапаны имеют двойную сертификацию: и по API, и по ГОСТ, что упрощает приемку любым надзорным органом.

Вопрос 2: Какой материал корпуса выбрать для работы с сероводородом (H2S)?
Для сероводородсодержащих сред (до 6% по объему) мы рекомендуем корпус из низкоуглеродистой стали марки 316L или A350 LF2 с контролем содержания серы и фосфора (менее 0,01%). Все сварные швы и зоны термического влияния должны подвергаться термообработке для снятия остаточных напряжений. Наши клапаны поставляются с заключением о стойкости к сульфидному коррозионному растрескиванию (SSC) по методике NACE TM0177. Для концентраций выше 6% требуется применение коррозионностойких сплавов типа Инконель 625 — мы также можем изготовить такие изделия на заказ.

Вопрос 3: Какой привод выбрать для автоматизации шарового крана?
Выбор привода зависит от частоты срабатываний и доступных источников энергии. Для частых циклов (более 5 раз в час) оптимален электропривод с частотным регулированием — он исключает гидроудары. Для удаленных объектов без электричества мы предлагаем пневмоприводы с солнечной панелью для питания системы управления. Наши эксперты помогают рассчитать необходимый крутящий момент с учетом износа седел и перепада давления на затворе. Все поставляемые нами приводы имеют сертификаты для использования во взрывоопасных зонах.

Вопрос 4: Как часто нужно обслуживать шаровой клапан API 6D?
При работе в чистой среде (газ, конденсат) межремонтный интервал составляет 5-7 лет. Для жидких сред с механическими примесями рекомендуем проводить визуальный осмотр и тест на герметичность раз в 2 года. Замена седел и уплотнительных колец требуется в среднем раз в 8-10 лет. Мы обучаем сервисные службы заказчиков проведению быстрой замены уплотнений без демонтажа клапана из трубопровода — это занимает не более двух часов с использованием стандартного слесарного инструмента.

Вопрос 5: Где взять техническую документацию и паспорта на русском языке?
При поставке каждой партии клапанов мы, Чжэцзян Юнюань Клапан Ко., Лтд., передаем полный комплект документов на русском языке: паспорт изделия, руководство по эксплуатации, сертификаты соответствия ТР ТС, разрешение Ростехнадзора (по запросу), а также 3D-модели для встраивания в BIM-проекты. Электронные версии документов доступны в нашем клиентском портале 24/7. Документация разработана с учетом требований ГОСТ 2.601-2019 и содержит все необходимые разделы для прохождения экспертизы промышленной безопасности.

Об авторе

Материал подготовлен инженерно-техническим отделом Чжэцзян Юнюань Клапан Ко., Лтд. Наши специалисты имеют более 15 лет опыта в проектировании и поставке трубопроводной арматуры для объектов нефтегазового, химического и энергетического комплексов России и стран СНГ. Мы — сертифицированный поставщик для компаний из реестра «Газпром», «Роснефть», «Лукойл». В своей работе мы опираемся на требования российских стандартов и лучшие международные практики.

Нужна консультация по подбору шарового клапана API 6D для вашего проекта? Наши инженеры помогут рассчитать оптимальные характеристики, подготовят коммерческое предложение и полный пакет технической документации. Чжэцзян Юнюань Клапан Ко., Лтд. предлагает полный цикл поставок: от проектирования до пусконаладки. Свяжитесь с нами, чтобы получить индивидуальные условия и скидку на первый заказ!
