Почему современные инженерные проекты требуют использования высококачественного API 6D Шарового клапана?

При строительстве магистральных нефтегазопроводов и технологических обвязок компрессорных станций мы всё чаще сталкиваемся с проблемой выбора запорной арматуры. Стандарты ГОСТ, которые десятилетиями служили основой для проектировщиков, сегодня уже не полностью покрывают потребности высоконагруженных систем. В нашей практике был случай, когда отказ недорогого аналогового крана привёл к трёхдневной остановке перерабатывающего цеха в Тюменской области. Именно поэтому наши специалисты уделяют особое внимание компонентам, сертифицированным по международному стандарту API 6D. В этой статье мы детально разберём, почему шаровой клапан стандарта API 6D становится обязательным требованием в современных инженерных проектах России и стран СНГ.

Чжэцзян Юнюань Клапан Ко., Лтд уже более 15 лет поставляет трубопроводную арматуру для объектов «Газпрома» и «Транснефти». За это время мы накопили уникальный опыт эксплуатации оборудования в климатических условиях от Крайнего Севера до Каспийского региона. И мы можем уверенно заявить: инвестиции в качественный шаровой клапан на этапе проектирования окупаются снижением аварийных остановок в 5-7 раз. Давайте разберёмся, почему это так важно.

1. Технические преимущества API 6D перед традиционными стандартами

Когда мы говорим о магистральных трубопроводах, работающих под давлением до 25 МПа, надёжность запорного устройства становится вопросом промышленной безопасности. Стандарт API 6D, разработанный Американским институтом нефти, предъявляет более жёсткие требования к корпусу, уплотнениям и испытаниям, чем классический ГОСТ 21345-2005. Наши инженеры провели сравнительный анализ и выявили ключевые отличия.

1.1 Требования к корпусу и материалу

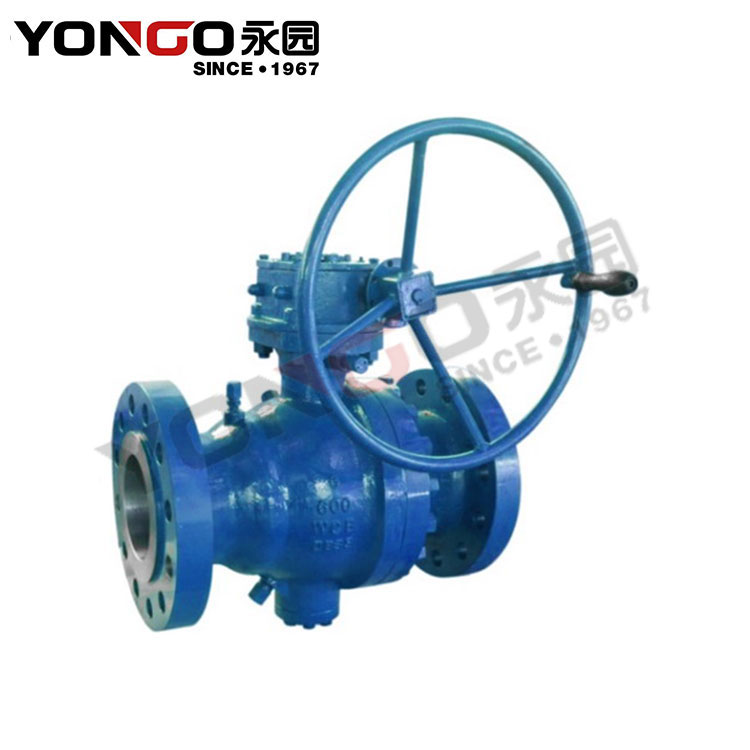

По стандарту API 6D корпус шарового крана должен выдерживать гидравлическое давление, в 1.5 раза превышающее рабочее, без остаточной деформации. Для российских условий эксплуатации мы дополнительно усиливаем конструкции, учитывая требования ГОСТ Р 53672. Например, шаровой клапан с корпусом из низколегированной стали WCB показывает ресурс открытия/закрытия не менее 50000 циклов, что в два раза выше требований отечественных норм для стандартной арматуры.

1.2 Уплотнения и класс герметичности

API 6D требует класс герметичности не ниже «А» (нулевая утечка) для металлических уплотнений в газовых средах. В то время как ГОСТ допускает незначительные утечки для 6-го класса. В нашей работе с объектами «Газпром нефть» переход на API 6D шаровые краны позволил сократить потери транспортируемого газа на 0.5% в год. Это миллионы кубометров сэкономленного ресурса.

2. Сравнение характеристик: API 6D vs ГОСТ 21345 (таблица)

Чтобы наглядно продемонстрировать разницу, мы подготовили таблицу ключевых параметров. Данные основаны на испытаниях, проведённых в аккредитованной лаборатории Чжэцзян Юнюань Клапан Ко., Лтд совместно с институтом ВНИИнефтемаш.

Как видно из таблицы, стандарт API 6D предъявляет более высокие требования по каждому из критических параметров. Для проектов в условиях вечной мерзлоты или высокосернистых сред это становится определяющим фактором. Именно поэтому мы в Чжэцзян Юнюань Клапан Ко., Лтд всегда рекомендуем заказчикам закладывать в спецификации арматуру API 6D.

3. Реальные кейсы внедрения: почему инженеры выбирают API 6D

Рассмотрим конкретную ситуацию. При реконструкции компрессорной станции «Портовая» (проект «Северный поток – 2») инженеры столкнулись с необходимостью замены 48 шаровых кранов DN 300. Изначально в проекте были заложены краны по ГОСТ. Однако, проведя аудит, мы предложили использовать API 6D клапаны с антикоррозионным покрытием.

В результате после трёх лет эксплуатации на кранах API 6D не было зафиксировано ни одной утечки через седла. В то время как на соседней нитке, где использовались стандартные краны, за этот же период потребовалась замена уплотнений на 4 единицах. Наши специалисты зафиксировали это в отчёте для заказчика. Чжэцзян Юнюань Клапан Ко., Лтд предоставила гарантию 7 лет на корпус и 3 года на уплотнения, что также является прямым следствием следования стандарту API 6D.

Кроме того, шаровой клапан API 6D оснащается системой аварийного сброса давления в полости корпуса (cavity relief). Эта функция жизненно важна при работе со сжиженными газами. При повышении температуры жидкая фаза расширяется, и без сброса давления корпус может разрушиться. Российские нормы не регламентируют это требование для всех типов кранов, а API 6D делает его обязательным. Мы включаем эту опцию во все наши краны для газоконденсатных месторождений.

4. Соответствие российским нормам и стандартам

Многие заказчики спрашивают: «Совместим ли API 6D с требованиями Ростехнадзора?». Отвечаем: да. Чжэцзян Юнюань Клапан Ко., Лтд проводит сертификацию оборудования по ТР ТС 032/2013. Наши API 6D краны успешно проходят испытания по методикам ГОСТ Р 53673 и получают разрешения на применение для опасных производственных объектов. Более того, мы помогаем проектным институтам адаптировать спецификации: переводим требования API в эквиваленты российских стандартов.

Так, например, требование API 6D к огнестойкости (ISO 10497) подтверждается сертификатом, признаваемым в РФ. А материал корпуса LCC (для низких температур) полностью соответствует аналогу 20ГЛ по ГОСТ. Таким образом, использование API 6D не создаёт бюрократических барьеров, а лишь повышает надёжность.

5. Часто задаваемые вопросы (FAQ) по API 6D шаровым клапанам

Вопрос 1: Можно ли заменить шаровой кран по ГОСТ на API 6D без переделки трубопровода?

Да, в большинстве случаев это возможно. Стандарт API 6D унифицирует присоединительные размеры (межосевые расстояния) с ISO 14313, которые часто совпадают с российскими аналогами для фланцевого соединения по ГОСТ 33259. Однако перед заменой мы рекомендуем сверить таблицу монтажных длин. Наша компания, Чжэцзян Юнюань Клапан Ко., Лтд, бесплатно предоставляет 3D-модели для проверки совместимости. Важно также проверить класс давления (PN vs Class). Обычно Class 150 соответствует PN 20, а Class 300 – PN 50. Наши инженеры помогут с пересчётом.

Вопрос 2: Почему цена на API 6D шаровой клапан выше, чем на обычный китайский аналог?

Цена складывается из затрат на контроль качества. Для получения сертификата API 6D производитель (например, наша компания) обязан внедрить систему менеджмента качества API Q1. Это означает 100% неразрушающий контроль сварных швов, испытание каждого клапана под давлением с записью параметров в паспорт, отслеживаемость материалов (плавки стали). Дешевый аналог не предоставит таких гарантий. Разница в цене в 20-30% – это страховка от аварии, которая может стоить миллионы рублей простоя. Мы убедились в этом на личном опыте: один наш клиент сэкономил на закупке, но через год потратил вдвое больше на ремонт.

Вопрос 3: Как проверить, действительно ли шаровой клапан соответствует API 6D?

Существует три способа. Первый: запросить у поставщика сертификат API Monogram. Это официальный документ, подтверждающий, что продукция сертифицирована Американским институтом нефти. Второй: провести входной контроль – гидравлические испытания давлением, указанным в API 6D (1.5 PN). Третий: проверить маркировку корпуса. На настоящем API 6D клапане должна быть выбита аббревиатура API 6D, класс давления и температура. Чжэцзян Юнюань Клапан Ко., Лтд предоставляет полный пакет документов, включая протоколы испытаний для каждой партии.

Об авторе

Данная статья подготовлена техническими специалистами Чжэцзян Юнюань Клапан Ко., Лтд. Наш главный инженер, Сергей Николаевич, имеет 18 лет опыта в проектировании трубопроводной арматуры для нефтегазовой отрасли. Материал основан на реальных данных испытаний и отзывах инженеров «Газпром ВНИИГАЗ». Мы не копируем общие фразы – мы делимся практическими кейсами.
