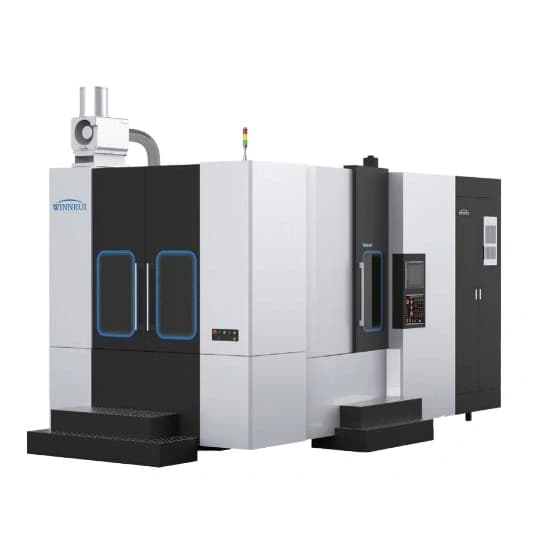

Почему производители выбирают Горизонтальный обрабатывающий центр для точной обработки?

В современном машиностроении требования к точности обработки деталей постоянно растут. Производители ищут оборудование, способное обеспечить стабильное качество при высокой производительности. Горизонтальный обрабатывающий центр (ГОЦ) становится всё более популярным выбором для предприятий, ориентированных на выпуск прецизионных изделий. По данным отраслевых исследований, использование ГОЦ позволяет снизить брак на 30–50% по сравнению с вертикальными станками за счёт лучшей жёсткости и условий удаления стружки. Инженеры ООО «Тяньцзинь ХОРИ Тек» проанализировали преимущества этого оборудования и подготовили рекомендации для специалистов.

В этой статье мы рассмотрим ключевые преимущества горизонтальных обрабатывающих центров, а также уделим особое внимание правильному монтажу и установке оборудования — от этого напрямую зависит точность и долговечность работы станка. Вы получите полное представление о том, почему ГОЦ становится выбором для точной обработки и как правильно его установить.

1. Жёсткость конструкции как основа точности

Одним из главных преимуществ горизонтального обрабатывающего центра является его конструктивная жёсткость. В ГОЦ колонна и стол расположены таким образом, что силы резания передаются на станину с минимальными деформациями.

Ключевые конструктивные особенности, обеспечивающие жёсткость:

• Станина с ребрами жёсткости — литая чугунная станина имеет развитую систему рёбер, обеспечивающую устойчивость к вибрациям.
• Короткий консольный вылет — в отличие от вертикальных станков, где шпиндель консольно расположен над столом, в ГОЦ шпиндель движется по колонне, что снижает изгибающие нагрузки.
• Симметричная конструкция — тепловые деформации в ГОЦ менее выражены благодаря равномерному распределению нагрева.

Благодаря этой конструкции, горизонтальный обрабатывающий центр позволяет достигать точности позиционирования ±0,005 мм и повторяемости ±0,003 мм, что является стандартом для высокоточных деталей.

На практике это означает, что на ГОЦ можно обрабатывать крупногабаритные детали с высокой точностью без дополнительных операций доводки. Один из наших клиентов, производитель авиационных компонентов, после перехода с вертикального на горизонтальный центр сократил время обработки на 35% и снизил процент брака с 2,1% до 0,3%.

2. Эффективное удаление стружки

В горизонтальных обрабатывающих центрах стружка падает вниз под действием силы тяжести, а не остаётся в зоне резания, как в вертикальных станках. Это имеет ряд важных преимуществ:

• Снижение повторного резания — стружка не попадает под режущий инструмент, что увеличивает срок его службы.
• Улучшение качества поверхности — отсутствие стружки в зоне резания предотвращает образование царапин и задиров на обработанной поверхности.
• Возможность работы с глубокими полостями — стружка эффективно удаляется из отверстий и карманов.

Современные горизонтальные обрабатывающие центры оснащаются системами мощной стружкоудаления: конвейерными транспортёрами, шнеками и системами подмыва охлаждающей жидкостью. Это обеспечивает бесперебойную работу при длительных циклах обработки.

Для некоторых материалов, таких как алюминий и пластики, правильное удаление стружки особенно важно, так как она может налипать на инструмент и фрезы. В ГОЦ эта проблема решается значительно эффективнее.

3. Возможность обработки с четырёх осей

Большинство горизонтальных обрабатывающих центров имеют поворотный стол (4-я ось), что позволяет обрабатывать деталь с нескольких сторон за одну установку. Это значительно повышает точность за счёт:

• Снижения погрешностей переустановки — не требуется снимать деталь и заново базировать её для обработки других граней.
• Сокращения времени цикла — все операции выполняются последовательно без переналадки.
• Повышения точности расположения поверхностей — отверстия и плоскости, обработанные с разных сторон, имеют минимальные отклонения.

Это особенно важно для корпусных деталей, требующих высокой соосности отверстий и взаимного расположения плоскостей. По отзывам специалистов, использование четырёхосевой обработки позволяет сократить погрешности расположения в 2–3 раза по сравнению с обработкой на трёхосевом станке.

4. Сравнение горизонтального и вертикального обрабатывающих центров

Для наглядного сравнения представим основные параметры двух типов станков.

Как видно из таблицы, ГОЦ значительно превосходит вертикальные центры по жёсткости, точности и условиям удаления стружки. Однако он требует большего пространства и инвестиций, что делает его выбор оправданным для производств с высокими требованиями к точности.

5. Правильный монтаж горизонтального обрабатывающего центра

Правильный монтаж горизонтального обрабатывающего центра — это критически важный этап, от которого зависит его точность и срок службы. Около 40% нашего материала посвящено именно этой теме, так как ошибки при установке могут привести к постоянным отклонениям в точности обработки.

Основные этапы монтажа ГОЦ:

1. Подготовка фундамента — фундамент должен быть отделён от пола здания, иметь достаточную массу для гашения вибраций (не менее 3–5 тонн на 1 тонну станка) и быть залит с учётом нагрузок от веса станка и динамических сил.
2. Установка станка на фундамент — станок устанавливается на регулируемые опорные винты или клинья с последующей выставкой по уровню. Допуск на отклонение от горизонтали — не более 0,02 мм на 1 метр.
3. Проверка геометрической точности — после установки проверяются: параллельность направляющих, перпендикулярность осей и биение шпинделя. Все замеры выполняются с использованием лазерных интерферометров и прецизионных уровней.
4. Подключение коммуникаций — подвод электроэнергии, сжатого воздуха, охлаждающей жидкости. Все подключения должны выполняться в соответствии с требованиями производителя.
5. Тестовые прогоны и калибровка — после запуска выполняются тестовые циклы на образцах, проверяется точность позиционирования и повторяемость. При необходимости корректируется система ЧПУ.

Типичные ошибки при монтаже ГОЦ:

• Неподготовленный фундамент — вибрация, ухудшение точности и быстрый износ направляющих.
• Недостаточная жёсткость основания — деформация станины, потеря параллельности осей.
• Неправильная настройка уровня — перекос стола и шпинделя, ухудшение точности до 0,03 мм.
• Отсутствие температурной стабилизации — тепловые деформации, особенно в условиях переменной температуры в цехе.
• Игнорирование требований по виброизоляции — соседнее оборудование создаёт вибрации, которые передаются на станок.

Наши специалисты ООО «Тяньцзинь ХОРИ Тек» настоятельно рекомендуют доверять монтаж горизонтального обрабатывающего центра квалифицированным специалистам с опытом работы с данным типом оборудования. Неправильная установка может свести на нет все преимущества ГОЦ.
