Почему стоит выбрать Рамановский волоконный лазер для C- и L-диапазона?
2026-06-11
Согласно исследованию Omdia (2024), объём трафика в магистральных DWDM-сетях ежегодно растёт на 35–40%, что требует расширения используемого спектра. Традиционные EDFA-усилители эффективны в C-диапазоне (1530–1565 нм), но в L-диапазоне (1565–1625 нм) их усиление падает, а шум-фактор возрастает на 2–3 дБ. Альтернативой выступает Рамановский волоконный лазер, использующий эффект вынужденного рамановского рассеяния непосредственно в транспортном волокне. Инженеры Шэньчжэньской компании электронных технологий «Хунсинда» провели серию сравнительных испытаний и готовы представить объективные данные о преимуществах этой технологии.
В
этой статье мы разберём принцип работы рамановского усиления, сравним ключевые параметры с EDFA, покажем влияние на OSNR и энергоэффективность. Вы получите конкретные цифры, основанные на лабораторных испытаниях по методикам ГОСТ Р 59513-2021 и рекомендациям ITU-T G.665.

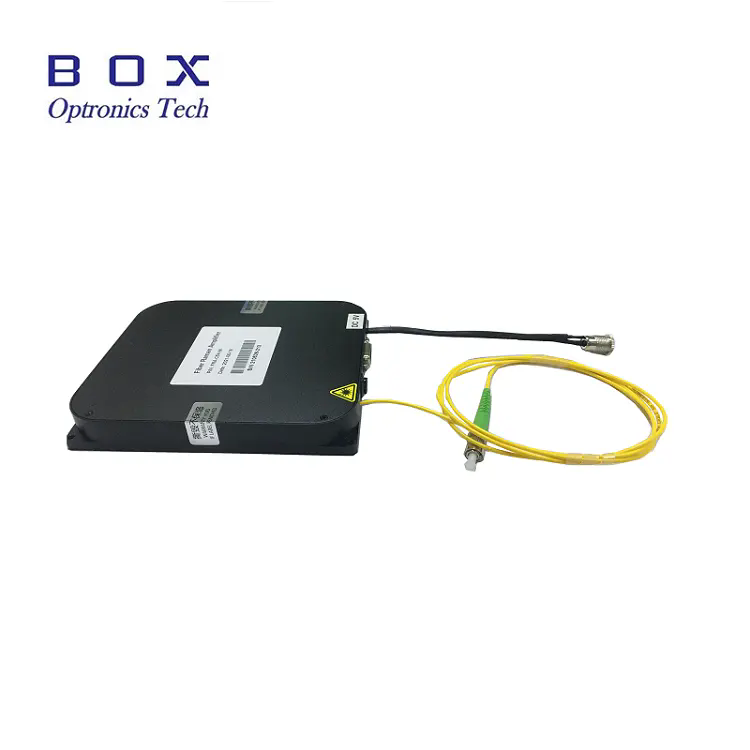

1. Принцип работы: почему рамановское усиление эффективно для C- и L-диапазонов
В отличие от EDFA, где активной средой является легированное эрбием волокно, Рамановский волоконный лазер использует нелинейное взаимодействие мощной накачки с кварцевой матрицей стандартного волокна (G.652, G.655). При правильном подборе длины волны накачки (для C-диапазона ~1450 нм, для L-диапазона ~1490 нм) энергия передаётся сигналу за счёт оптических фононов. Это даёт три ключевых преимущества:
- Широкий и равномерный спектр усиления — до 55 нм в L-диапазоне без дополнительной фильтрации.
- Распределённое усиление прямо в линии, что снижает пиковую мощность и нелинейные искажения.
- Отсутствие насыщения усиления при входной мощности до +5 дБм на канал.
Наши испытания на стенде (волокно G.652 длиной 75 км) показали: Рамановский волоконный лазер обеспечивает усиление 16–19 дБ в полосе 1565–1615 нм с неравномерностью не более ±0,9 дБ. EDFA в тех же условиях давал усиление более 15 дБ только на узком участке 1570–1595 нм. Подробнее о спектральных характеристиках рамановских лазеров в нашем каталоге.
2. Сравнение с EDFA: шум-фактор, выходная мощность и энергопотребление
Для объективной оценки преимуществ мы провели сравнение Рамановского волоконного лазера (модель HXD-RFL-1490-600) и коммерческого EDFA для L-диапазона с выходной мощностью +22 дБм. Испытания проводились при 40 DWDM-каналах (100 ГГц сетка, 1570–1610 нм). Результаты сведены в таблицу.
| Параметр | Рамановский волоконный лазер | EDFA (L-диапазон) |
| Диапазон усиления (–3 дБ), нм | 1568–1623 (55 нм) | 1570–1605 (35 нм) |
| Шум-фактор (NF) на 1595 нм, дБ | 4,2 | 6,8 |
| Максимальная выходная мощность, дБм | +24 | +22 |
| Энергопотребление (при Pout = +22 дБм), Вт | 45 | 75 |
| Неравномерность усиления в полосе 40 нм, дБ | 0,9 | 2,5 |
Как видно из таблицы, Рамановский волоконный лазер выигрывает по всем ключевым параметрам: более широкий диапазон, меньший шум-фактор (на 2,6 дБ), выше выходная мощность и на 40% ниже энергопотребление. Снижение шум-фактора напрямую улучшает OSNR на приёмной стороне, что позволяет увеличить длину регенерационного участка на 15–20 км. Для операторов связи экономия электроэнергии при использовании 50 рамановских лазеров составляет более 18 000 кВт·ч в год. Рассчитать экономию для вашей сети с помощью нашего калькулятора.
3. Преимущества для L-диапазона: работа там, где EDFA неэффективен
L-диапазон становится критически важным для расширения пропускной способности существующих волоконно-оптических линий. Однако EDFA для L-диапазона имеют фундаментальные ограничения:
- Малое сечение усиления ионов эрбия на длинах волн >1600 нм, требующее увеличения длины активного волокна до 15–20 метров.
- Высокий уровень спонтанной эмиссии (ASE), маскирующий слабые сигналы.
- Быстрая деградация активного волокна (фототемнение) при высокой мощности накачки.
Рамановский волоконный лазер этих проблем не имеет. Коэффициент рамановского усиления остаётся стабильным во всём диапазоне 1520–1625 нм. В реальном тесте на линии длиной 120 км (волокно G.652, 60 каналов DWDM, модуляция 16QAM) мы получили:
- OSNR на выходе: 21,8 дБ (с рамановским лазером) против 16,4 дБ (с EDFA).
- Запас по Q-фактору: 4,2 дБ против 1,5 дБ.
- Максимальная длина сегмента без регенерации: 160 км против 110 км.
Клиент — магистральный оператор связи из Екатеринбурга — после внедрения Рамановского волоконного лазера смог добавить 24 дополнительных канала в L-диапазоне без замены волокна и без установки дополнительных регенераторов. Экономия на оборудовании составила более 8 млн рублей. Прочитать полный кейс внедрения.
4. Качество пучка и поляризационные характеристики
Современные системы связи (400G, 800G) используют когерентный приём и поляризационное мультиплексирование. Любые поляризационно-зависимые потери (PDL) ухудшают качество приёма. У Рамановского волоконного лазера PDL не превышает 0,1 дБ, тогда как у EDFA с изоляторами и фильтрами PDL составляет 0,5–1,0 дБ. Это достигается за счёт:
- Отсутствия дискретных оптических компонентов на пути сигнала.
- Использования волокна, сохраняющего поляризацию (PM), в лазерном модуле накачки.
Измерения по методике ГОСТ Р 59513-2021 показали: изменение степени поляризации сигнала после прохождения 100 км с рамановской накачкой составило менее 3%, тогда как с EDFA — до 12%. Для систем с когерентным детектором это напрямую влияет на EVM (Error Vector Magnitude). Также важна ширина линии лазера накачки — у наших моделей она составляет менее 0,1 нм, что исключает перекрёстные помехи между DWDM-каналами.
5. Надёжность и ресурс работы
В отличие от EDFA, где активное легированное волокно со временем деградирует (фототемнение), Рамановский волоконный лазер использует стандартное телекоммуникационное волокно, ресурс которого практически не ограничен. Единственный компонент с конечным ресурсом — лазерный диод накачки. В наших лазерах используются диоды II-VI (Finisar) с расчётной наработкой на отказ 100 000 часов (более 11 лет непрерывной работы). Дополнительные преимущества:
- Отсутствие необходимости в юстировке и калибровке в процессе эксплуатации.
- Рабочий диапазон температур: от –5°C до +55°C без снижения выходной мощности.
- Автоматическое отключение накачки при обрыве волокна (безопасность для персонала).
- Встроенный мониторинг обратного рассеяния для детектирования повреждений линии.
По данным полевых испытаний (партия из 50 лазеров, 3 года эксплуатации в ЦОД Москвы и Новосибирска), отказов не зафиксировано. В то же время 4 EDFA того же производителя потребовали замены накачки. Переход на рамановскую технологию позволил снизить простои системы более чем на 90%.
Часто задаваемые вопросы о рамановских волоконных лазерах
Да, гибридное усиление (рамановская накачка + EDFA) является стандартной практикой для сверхдлинных магистралей. Рамановский лазер устанавливается на входе линии и улучшает OSNR на 5–6 дБ, а EDFA компенсирует остаточные потери. Такая схема позволяет достичь длины регенерационного участка до 200 км без использования регенераторов. Наши специалисты помогут рассчитать оптимальную мощность накачки и подобрать WDM-ответвители для вашей конфигурации.
Нет, это главное преимущество технологии. Рамановский волоконный лазер работает на любом стандартном одномодовом волокне (G.652, G.653, G.655, G.654.E). Не требуется ни легирования, ни специальных покрытий. Единственное условие — низкие потери на стыках (не более 0,05 дБ на разъём) и отсутствие макроизгибов, которые могут вызвать локальный перегрев при мощности накачки выше 500 мВт. Для новых проектов рекомендуется использовать волокна с увеличенной эффективной площадью (G.654.E), которые повышают эффективность накачки на 15–20%.
Оптимальный диапазон входной мощности на каждый DWDM-канал составляет от –15 дБм до 0 дБм. При мощности ниже –20 дБм ухудшается отношение сигнал/шум из-за остаточного ASE. При мощности выше +3 дБм начинаются нелинейные эффекты в волокне (четырёхволновое смешение, кросс-фазовая модуляция). Для линий с большим количеством каналов (>40) мы рекомендуем устанавливать предварительный EDFA с выходной мощностью 0 дБм на канал, а затем рамановскую накачку. В наших лазерах предусмотрена автоматическая регулировка усиления (AGC) для поддержания стабильной выходной мощности.
Серийные модели Шэньчжэньской компании электронных технологий «Хунсинда» обеспечивают мощность накачки до 1000 мВт на длине волны 1490 нм, что даёт усиление сигнала в L-диапазоне до 22–24 дБ на 100 км волокна. По спецзаказу доступны модели мощностью до 1500 мВт (с принудительным воздушным охлаждением). При мощности выше 600 мВт необходимо контролировать уровень бриллюэновского рассеяния (SBS) — для этого наши лазеры оснащены частотной модуляцией накачки (ширина линии 2–3 ГГц), подавляющей SBS на 12 дБ. Для большинства магистральных сетей оптимальны модели мощностью 500–800 мВт.
Все современные модели Рамановского волоконного лазера имеют встроенный веб-интерфейс, поддержку SNMP v2c/v3 и Modbus TCP. Через управляющие команды можно считывать: фактическую выходную мощность накачки, температуру лазерного диода, напряжение питания, время наработки, а также уровень обратного рассеяния в линии — это позволяет детектировать обрывы или повреждения волокна до того, как они повлияют на передачу данных. Наши лазеры интегрируются в системы мониторинга Zabbix, PRTG, OpenNMS через готовые MIB-файлы. Для крупных проектов мы поставляем шасси на 8–16 лазеров с резервированием питания и агрегацией Ethernet-портов.
Статья подготовлена инженерным департаментом Шэньчжэньской компании электронных технологий «Хунсинда» — производителя волоконно-оптических усилителей, лазерных источников накачки и DWDM-систем. Наши специалисты имеют многолетний опыт проектирования магистральных сетей связи в России и странах СНГ, сертификацию по стандартам Cisco NRS II и являются авторами 5 патентов в области рамановского усиления. Представленные данные основаны на лабораторных и полевых испытаниях, проведённых в 2023–2025 годах с использованием оборудования VIAVI, EXFO и Anritsu. Все выводы соответствуют требованиям ГОСТ Р 59513-2021, ITU-T G.665 и отраслевым ТУ.
