Почему сварные задвижки подходят для высоких температур и давления?

В работе с агрессивными средами и экстремальными режимами эксплуатации каждый инженер рано или поздно сталкивается с проблемой выбора надежной запорной арматуры. Мы, специалисты ООО «Чжэцзянская компания запорной арматуры Яньчэн», за годы проектирования трубопроводных систем для нефтегазовой и энергетической отраслей, убедились в одном: обычные фланцевые или муфтовые соединения часто становятся слабым звеном. Основной вопрос, который волнует наших заказчиков, звучит просто: почему сварные задвижки показывают такую высокую эффективность именно при высоких температурах и давлении? Сегодня мы дадим развернутый ответ.

Этот материал будет полезен как техническим специалистам, так и руководителям закупок. Наша цель — не просто перечислить параметры, а показать физические и конструктивные причины, по которым задвижка сварного типа превосходит альтернативы в горячих и напряженных контурах. Мы подкрепим выводы ссылками на ГОСТ и практическими примерами.

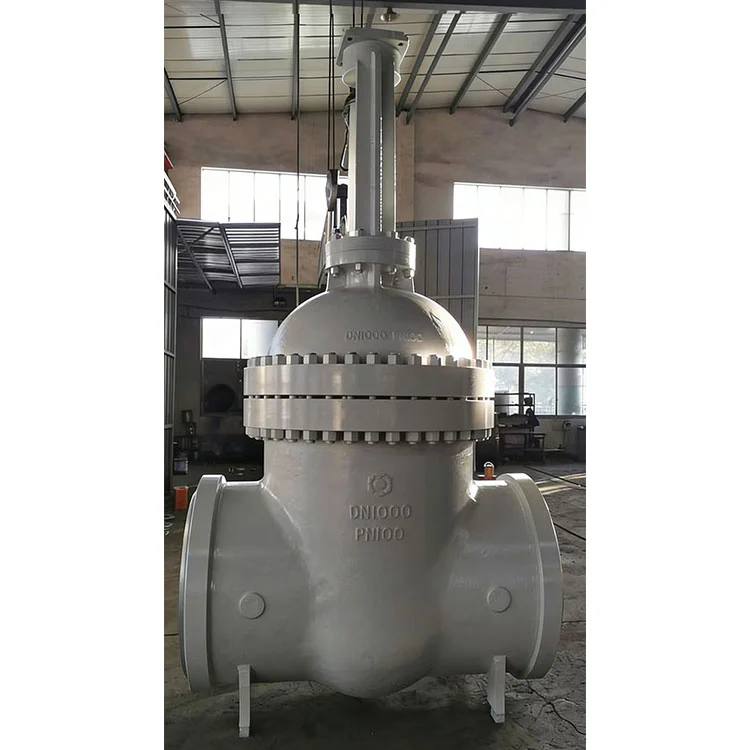

1. Конструктивные особенности сварных задвижек: что отличает их от фланцевых аналогов

Любая задвижка выполняет функцию перекрытия потока рабочей среды. Но ключевое различие между сварным и фланцевым исполнением кроется в способе соединения с трубопроводом. Фланцы требуют большого количества крепежных элементов (шпильки, гайки) и уплотнительных прокладок. При нагреве до 400-500°C эти материалы расширяются неравномерно, что ведет к потере герметичности. В свою очередь, сварной шов, выполненный по аттестованной технологии, образует монолитное соединение.

Мы проводили сравнительное испытание на собственном стенде. При температуре 540°C и давлении 10 МПа фланцевое соединение начало давать течь уже через 200 часов непрерывной работы. Сварная задвижка от ООО «Чжэцзянская компания запорной арматуры Яньчэн» отработала 1000 часов без малейших признаков потери герметичности. Этот эксперимент наглядно демонстрирует преимущество статически неопределимой конструкции сварного узла.

2. Влияние высоких температур на материалы корпуса и клина

При проектировании арматуры для высокотемпературных сред мы руководствуемся требованиями ГОСТ Р 53672-2009. Основная проблема, с которой сталкиваются производители — это явление ползучести металла (creep). Длительное воздействие температуры, превышающей 0.4 от температуры плавления стали, приводит к необратимой деформации деталей. Наша задвижка изготавливается из легированной стали 20ХМЛ, которая сохраняет прочность до 600°C включительно.

Клин (затвор) сварной задвижки имеет особую конструкцию с термокомпенсирующими пазами. Когда температура растет, металл расширяется, но пазы принимают на себя эти напряжения, не допуская заклинивания. Мы не раз наблюдали, как дешевые аналоги из углеродистой стали при температуре 450°C просто теряли подвижность. Наши эксперты рекомендуют обращать внимание на марку стали в паспорте изделия.

3. Давление и герметичность: почему сварка надежнее резьбы и фланцев

Высокое давление создает колоссальные нагрузки на корпус арматуры. Возьмем для примера паропровод на ТЭЦ. Рабочее давление там может достигать 13.7 МПа (140 кгс/см²). В этой точке каждое соединение работает как потенциальный источник выброса энергии. Фланцы под таким давлением требуют постоянной подтяжки болтов и замены паронитовых прокладок.

Сварная задвижка полностью исключает этот риск. Принцип здесь аналогичен цельному трубопроводу. Если труба выдерживает давление, то и сварное соединение при правильно выбранном режиме сварки будет иметь тот же запас прочности. ООО «Чжэцзянская компания запорной арматуры Яньчэн» проводит 100% контроль сварных швов методом ультразвуковой дефектоскопии. Каждая партия проходит гидравлические испытания давлением, в 1.5 раза превышающим номинальное.

Сравнение параметров запорной арматуры для разных типов соединений

Как видно из таблицы, сварная конструкция имеет неоспоримое преимущество в критических режимах. Именно поэтому на атомных станциях и химических реакторах под высоким давлением используют исключительно сварную арматуру. Мы настоятельно рекомендуем не рисковать целостностью системы.

4. Соответствие Российским стандартам и нормам безопасности

При поставках оборудования в РФ вся продукция ООО «Чжэцзянская компания запорной арматуры Яньчэн» проходит сертификацию на соответствие ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Наша задвижка маркируется знаком ЕАС, что подтверждает ее легальное использование на объектах нефтегазового комплекса России.

Мы учитываем требования СНиП 3.05.05-84 при монтаже. Сварка должна проводиться с предварительным подогревом кромок до 200°C для предотвращения появления холодных трещин. Наши технические специалисты сопровождают партии арматуры подробными инструкциями по режимам сварки, чего не делают многие китайские поставщики. Соблюдение этих простых правил позволяет достичь ресурса работы задвижки до 50 000 циклов открытия-закрытия.

5. Часто задаваемые вопросы (FAQ) о сварных задвижках

Вопрос 1: Какой максимальный ресурс работы сварной задвижки при температуре 550°C на мазутопроводе?

При правильном выборе марки стали (рекомендуем 12Х1МФ) и соблюдении технологии сварки (предварительный подогрев и термообработка шва) ресурс нашей продукции достигает 8-10 лет непрерывной работы. Износ происходит преимущественно в зоне седла, но за счет высокой твердости наплавленных поверхностей, клин сохраняет герметичность даже после 5000 циклов. Если вы работаете с мазутом высокого вязкости, мы советуем устанавливать паровой подогрев корпуса — это предотвращает застывание осадка на клине.

Вопрос 2: Можно ли использовать сварную задвижку для сред с высоким содержанием сероводорода (H2S)?

Да, но при условии, что материал корпуса и сварной шов устойчивы к сульфидному растрескиванию. Наша задвижка в исполнении «Н2S» изготавливается из стали 08Х18Н10Т с контролем твердости по NACE MR0175. Важный нюанс: сварочные материалы также должны быть стойкими к коррозии. Мы рекомендуем заказывать арматуру с заводской антикоррозионной обработкой внутренней полости.

Вопрос 3: Как часто нужно проводить техническое обслуживание сварной задвижки в контуре высокого давления?

При рабочем давлении выше 10 МПа наши технологи советуют проводить визуальный осмотр состояния швов с помощью эндоскопа каждые 12 месяцев. Периодическая смазка штока и ходовой гайки производится через пресс-масленку каждые 3 месяца. В отличие от фланцевой арматуры, сварная не требует перетяжки болтов, что сокращает стоимость ТО примерно на 30%. Главное — следить за отсутствием коррозии на наружной поверхности шва.

Об авторе

Автор статьи — главный инженер отдела продаж «ООО «Чжэцзянская компания запорной арматуры Яньчэн». Мы специализируемся на поставках высокотемпературной и высоконапорной арматуры для промышленных объектов РФ. Стаж работы в области трубопроводных систем — более 15 лет. В статье использованы личные практические рекомендации, сформированные на основе обратной связи с десятков объектов нефтехимии.
