Почему большие резиновые рукава с фланцами необходимы для тяжелых промышленных условий?

Тяжёлые промышленные условия — это вибрация, перепады температур, агрессивные среды и высокое давление. В таких условиях соединения трубопроводов испытывают экстремальные нагрузки, и обычные жёсткие элементы не всегда справляются. Именно здесь на первый план выходит фланцевый резиновый рукав большого диаметра. По данным отраслевых исследований, до 25% аварий на промышленных трубопроводах связано с недостаточной компенсацией вибраций и температурных расширений. Инженеры Hengshui Dongda Rubber & Plastic Products Co., Ltd. проанализировали применение фланцевого резинового рукава большого диаметра в тяжёлых условиях и подготовили рекомендации по правильному монтажу.

В этой статье мы рассмотрим ключевые преимущества фланцевого резинового рукава большого диаметра, области его применения, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества этого элемента.

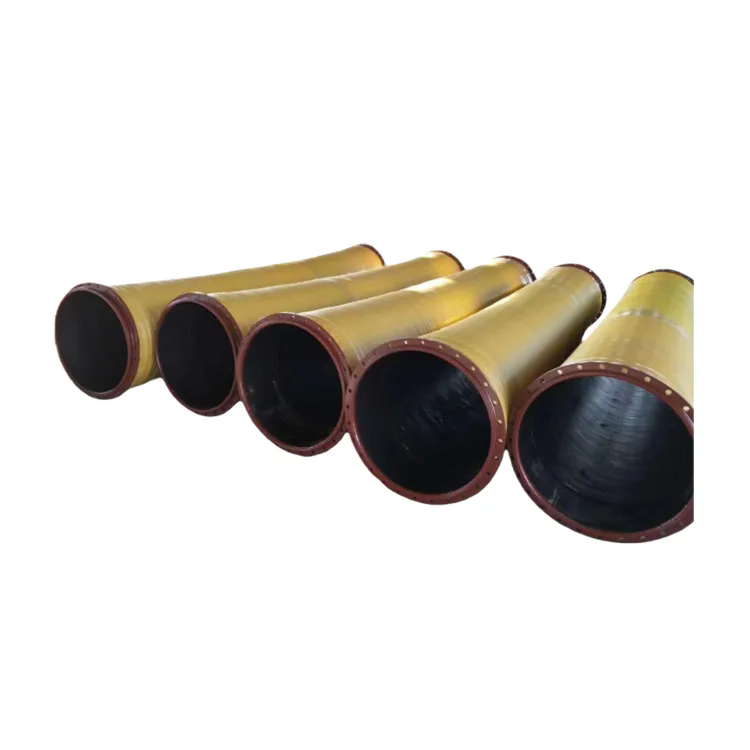

1. Что такое фланцевый резиновый рукав большого диаметра и зачем он нужен

Фланцевый резиновый рукав большого диаметра — это гибкий элемент трубопровода, который соединяет два фланца и обеспечивает герметичную передачу среды при одновременной компенсации вибраций, температурных деформаций и смещений. Он изготавливается из высокопрочной резины с текстильным или металлическим каркасом и оснащается фланцами для крепления.

Основные функции фланцевого резинового рукава большого диаметра:

• Компенсация вибраций — гасит колебания от насосов, компрессоров и другого оборудования.
• Компенсация температурных расширений — предотвращает разрушение трубопровода при нагреве и охлаждении.
• Компенсация смещений — позволяет компенсировать неточности монтажа и осадку фундаментов.
• Снижение шума — уменьшает передачу структурного шума по трубопроводу.
• Защита от гидроударов — смягчает пиковые нагрузки.

2. Преимущества фланцевого резинового рукава большого диаметра в тяжёлых условиях

Рассмотрим, почему фланцевый резиновый рукав большого диаметра стал незаменимым элементом в тяжёлой промышленности.

2.1 Устойчивость к вибрации

В тяжёлых условиях вибрация от насосов и компрессоров может достигать 15–20 мм/с. Жёсткие соединения передают эту вибрацию на всю конструкцию, вызывая усталостные разрушения. Фланцевый резиновый рукав большого диаметра эффективно гасит вибрации, снижая их передачу на 60–80%.

2.2 Компенсация температурных расширений

При перепадах температур от -40°C до +120°C металлические трубопроводы расширяются и сжимаются. Без компенсации это приводит к деформациям и разрушениям. Фланцевый резиновый рукав большого диаметра обеспечивает компенсацию осевых, поперечных и угловых смещений.

2.3 Стойкость к агрессивным средам

Специальные марки резины (EPDM, NBR, Viton) обеспечивают стойкость фланцевого резинового рукава большого диаметра к кислотам, щелочам, маслам и другим агрессивным средам.

2.4 Простота монтажа

Фланцевое соединение позволяет быстро устанавливать и демонтировать рукав без специального оборудования. Это особенно важно при обслуживании и замене элементов трубопровода.

2.5 Экономическая эффективность

Использование фланцевого резинового рукава большого диаметра снижает затраты на ремонт и простои, связанные с разрушением трубопроводов.

3. Области применения фланцевого резинового рукава большого диаметра

Фланцевый резиновый рукав большого диаметра применяется в самых разных отраслях промышленности.

• Нефтегазовая отрасль — соединения на насосных станциях, компрессорах, трубопроводах.
• Химическая промышленность — транспортировка агрессивных сред.
• Энергетика — системы охлаждения, теплоснабжения.
• Металлургия — системы водоснабжения и газоочистки.
• Строительство — системы отопления и водоснабжения.
• Пищевая промышленность — транспортировка пищевых продуктов (при использовании соответствующих материалов).

4. Правильный монтаж фланцевого резинового рукава большого диаметра

Около 40% нашего материала посвящено правильному монтажу фланцевого резинового рукава большого диаметра, так как от этого напрямую зависит его надёжность и долговечность.

Основные этапы монтажа фланцевого резинового рукава большого диаметра:

1. Подготовка фланцев — очистка поверхностей, проверка на наличие дефектов.
2. Установка рукава — размещение между фланцами без перекосов и натяжения.
3. Центровка — обеспечение соосности фланцев для равномерной нагрузки.
4. Затяжка болтов — крест-накрест, с контролем момента затяжки.
5. Проверка герметичности — тестирование под давлением.

Типичные ошибки при монтаже фланцевого резинового рукава большого диаметра:

• Перекос фланцев — неравномерная нагрузка на рукав.
• Чрезмерное натяжение или сжатие — сокращение срока службы.
• Неравномерная затяжка болтов — протечки.
• Отсутствие опор — провисание рукава.
• Игнорирование температурных зазоров — деформация при нагреве.

Наши специалисты Hengshui Dongda Rubber & Plastic Products Co., Ltd. рекомендуют использовать динамометрический ключ для затяжки болтов и проводить проверку герметичности после монтажа.

5. Техническое обслуживание фланцевого резинового рукава большого диаметра

Для обеспечения длительного срока службы фланцевого резинового рукава большого диаметра необходимо регулярное обслуживание:

• Визуальный осмотр — ежемесячно на предмет трещин, расслоений и деформаций.
• Проверка затяжки болтов — ежеквартально.
• Контроль давления — для предотвращения превышения допустимых значений.
• Замена при износе — при появлении признаков старения резины.

Часто задаваемые вопросы о фланцевом резиновом рукаве большого диаметра
