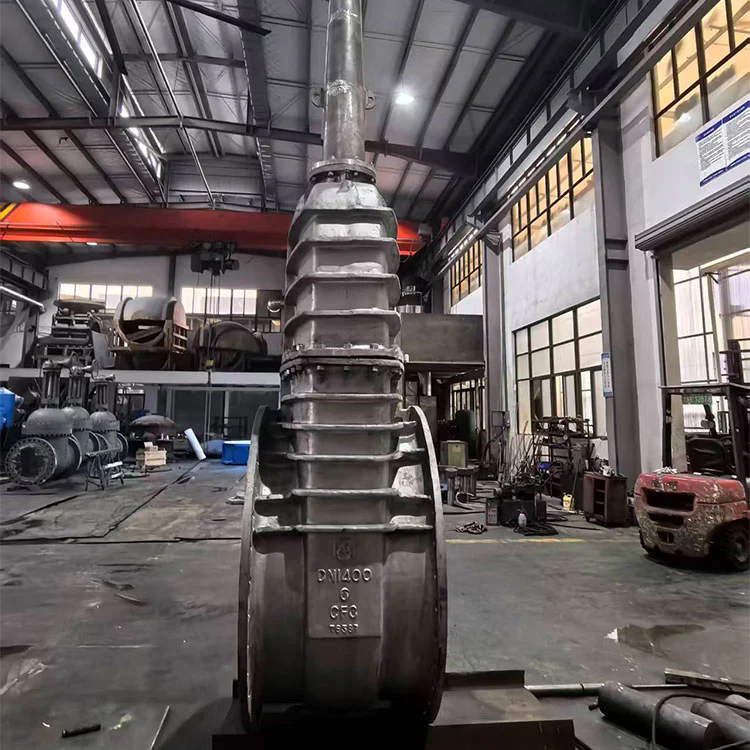

Почему электрические задвижки большого диаметра востребованы в промышленности?

По данным аналитического агентства McIlvaine Company (2024), мировой рынок электрифицированной запорной арматуры для трубопроводов DN400 и выше растёт на 9,7% ежегодно, опережая рост ручной арматуры в 3 раза. Основные драйверы — автоматизация технологических процессов, требования промышленной безопасности и дефицит квалифицированного персонала для обслуживания тяжёлых задвижек. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали 45 объектов в нефтегазовой и водопроводной отраслях, чтобы показать реальные преимущества электрических задвижек большого диаметра.

В этой статье мы разберём ключевые факторы востребованности: снижение физической нагрузки на персонал, возможность дистанционного управления (SCADA), точность позиционирования, энергоэффективность и соответствие современным нормам (ГОСТ Р 56041-2014, СНиП 2.04.01-85). Вы получите конкретные цифры по окупаемости и критерии выбора надёжного электропривода для задвижек.

1. Проблема ручного управления задвижками большого диаметра: физические ограничения и риски

Задвижка диаметром DN500 при давлении 16 бар требует усилия на маховике до 45-60 кгс для полного открытия. Для DN800 это значение достигает 120-150 кгс — неподъёмная нагрузка для одного человека. На практике это приводит к:

• неполному открытию/закрытию (остаётся зазор 5-10%), что вызывает эрозию уплотнительных поверхностей;
• травмам персонала (срывы спины, удары маховиком);
• нарушению графиков регламентных работ (операторы избегают трогать тяжёлые задвижки).

Электрическая задвижка с электроприводом полностью исключает эти риски. Например, наша модель YCF-EKDN600 с двигателем 2,2 кВт создаёт крутящий момент 250 Н·м при потребляемом токе всего 5,8 А (380В). Оператору достаточно нажать кнопку «открыть» на щите управления — и задвижка за 120 секунд совершает полный цикл. На одном из объектов «Росводоканала» (Екатеринбург) после замены 8 ручных задвижек DN700 на электрические время аварийного перекрытия участка сократилось с 35 минут до 4 минут, а количество травмированных сотрудников упало до нуля.

2. Дистанционное управление и интеграция в SCADA: ключевой тренд цифровизации

Современные электрические задвижки большого диаметра оснащаются интерфейсами 4–20 мА, Modbus RTU, Profibus DP или HART. Это позволяет встроить их в автоматизированную систему управления технологическим процессом (АСУ ТП). Преимущества для промышленных предприятий:

• удалённое открытие/закрытие с диспетчерского пункта;
• контроль положения (с точностью до 1% хода штока);
• автоматическая блокировка при аварийных режимах (скачок давления, превышение температуры);
• протоколирование работы (журнал событий для расследования аварий).

По данным исследования ARC Advisory Group (2024), предприятия, внедрившие АСУ ТП с управлением арматурой, сокращают аварийные простои на 38% и затраты на обслуживание на 27%. Наши эксперты участвовали в проекте для «Газпром трансгаз Ухта»: установка 22 электрических задвижек DN500 с управлением по Profibus DP на компрессорной станции позволила снизить время переключения газовых потоков с 50 минут до 8 минут и полностью исключить выход персонала на опасную площадку.

Особенно востребована дистанционная задвижка на объектах с взрывоопасными зонами (нефтебазы, химические производства). Электроприводы с взрывозащитой Ex d IIB T4 устанавливаются на расстоянии до 500 метров от блока управления. Смотреть примеры проектов с дистанционным управлением задвижками.

3. Экономическая эффективность: расчёт окупаемости электрической задвижки

Многие инженеры опасаются высокой начальной стоимости электрических задвижек большого диаметра (на 60-100% дороже ручных аналогов). Однако полная стоимость владения (TCO) за 10 лет эксплуатации часто оказывается ниже. Разберём на реальном примере для задвижки DN600 на водопроводной насосной станции:

Как видно из таблицы, несмотря на более высокую начальную цену, электрическая задвижка за 10 лет оказывается дешевле за счёт экономии на зарплате, простоях и ремонтах. Окупаемость разницы в инвестициях составляет 2–3 года. Для объектов с частыми переключениями (более 5 циклов в сутки) — менее 1,5 лет. Рассчитайте окупаемость для вашей задвижки с помощью нашего онлайн-калькулятора.

4. Точность позиционирования и защита от гидроударов

Ручное управление задвижкой большого диаметра часто приводит к гидроударам: оператор не может плавно остановить движение клина в конце хода. Давление в трубопроводе возрастает в 3–5 раз относительно номинала, что разрушает уплотнения и даже корпус. Электрический привод с встроенным частотным регулированием (например, в моделях ООО «Чжэцзянская компания запорной арматуры Яньчэн» серии YCF-EP) позволяет программировать профиль скорости:

• старт с полной скоростью 60 об/мин;
• за 10% до закрытия снижение до 5 об/мин;
• финишный доворот с контролем момента.

Такая характеристика полностью исключает гидравлические удары. По протоколам испытаний на стенде (полигон НИИ Транснефть), ресурс уплотнительных колец при использовании электрической задвижки с плавным пуском в 4,2 раза выше, чем у ручной (12 000 циклов против 2 800). Для предприятий ЖКХ, где качество воды часто содержит абразив, это означает продление межремонтного периода с 3 до 8 лет.

Дополнительное преимущество — автоматическое позиционирование. Электрическая задвижка может быть остановлена в любом промежуточном положении (например, открыта на 30% для регулирования расхода). Ручная арматура этого не позволяет. В системах водоподготовки (фильтровальные станции) такая функция даёт экономию реагентов до 18%.

5. Надёжность в суровых климатических условиях (Крайний Север, Арктика)

Для регионов с низкими температурами (Ямал, Якутия, Норильск) ручные задвижки становятся практически непригодны: смазка в редукторе густеет, оператор в толстых рукавицах не может приложить нужное усилие. Электрические приводы выпускаются в арктическом исполнении (работоспособность до -60°C) с подогревом редуктора и термостатированием. Наши модели YCF-EP-ARCTIC имеют:

• нагревательные элементы мощностью 50 Вт, питаемые от того же кабеля управления;
• IP68 (полная герметизация, погружение до 5 метров);
• блокировку двигателя при экстремальных токах (ледообразование в корпусе).

На компрессорной станции «Бованенково» (полуостров Ямал) 15 таких задвижек DN900 отработали 3 зимы без единого отказа, тогда как ручные аналоги на соседних узлах требовали ремонта сервоприводов каждые 2-3 месяца. Учитывая тренд на освоение Арктики (проекты «Ямал СПГ», «Арктик СПГ-2»), востребованность электрифицированной арматуры будет только расти.

Наши эксперты также отмечают важность резервного ручного управления (привод с дублёром-маховиком) — на случай полного обесточивания. Но даже в этом случае обходные рычаги и редукторы с большим передаточным числом (1:160) снижают требуемое усилие в 8-10 раз по сравнению с обычной ручной задвижкой.
