Почему обратный клапан востребован в энергетической отрасли?
2026-08-24
Энергетическая отрасль — это основа современной экономики, и надёжность её оборудования имеет критическое значение. Одним из ключевых элементов, обеспечивающих безопасность и стабильность работы тепловых, атомных и гидроэлектростанций, является обратный клапан. По данным отраслевых исследований, до 25% аварийных остановок насосного оборудования в энергетике связаны с отказом обратных клапанов. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали причины востребованности этого оборудования и подготовили рекомендации по его правильной установке.
В этой статье мы рассмотрим ключевые функции обратных клапанов в энергетике, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества клапана и привести к серьёзным авариям.

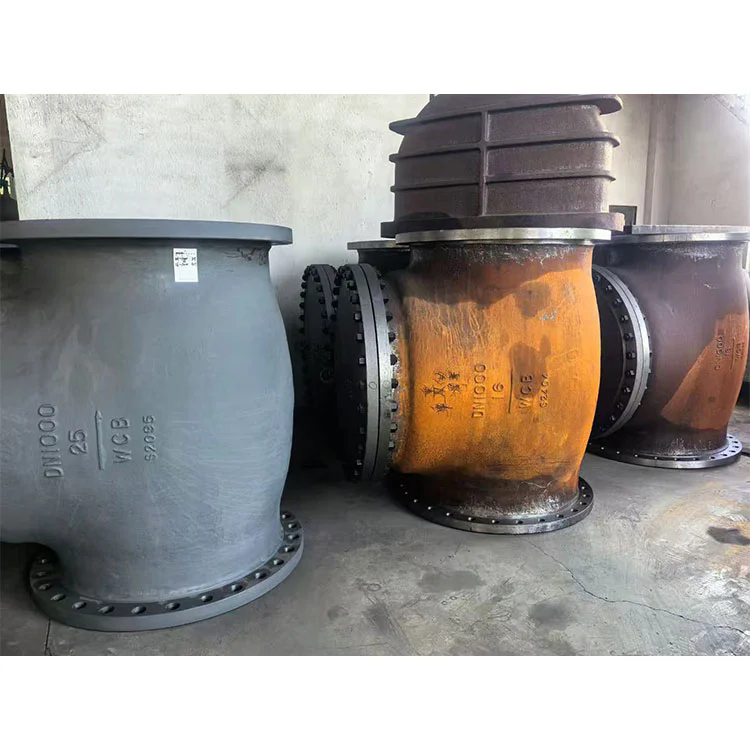

1. Назначение обратного клапана в энергетических системах
Обратный клапан в энергетике выполняет несколько критических функций, от которых зависит безопасность и непрерывность работы оборудования:
- Защита от обратного тока среды — предотвращает движение рабочей среды (пара, воды, газа) в обратном направлении при остановке насосов или турбин.
- Предотвращение гидроударов — гасит волны давления, возникающие при резком изменении скорости потока.
- Защита насосного и турбинного оборудования — исключает обратное вращение рабочих колёс, которое может привести к их разрушению.
- Поддержание давления в системе — обеспечивает сохранение рабочего давления в замкнутых контурах.
- Разделение технологических участков — позволяет изолировать отдельные участки трубопровода для ремонта.
В соответствии с ГОСТ 12.2.085-2017 и отраслевыми нормами, установка обратных клапанов обязательна на нагнетательных линиях всех насосов и компрессоров в энергетических установках.
2. Основные области применения в энергетике
Обратные клапаны находят широкое применение в различных типах энергетических установок:
2.1 Тепловые электростанции (ТЭС)
На ТЭС обратные клапаны устанавливаются на питательных насосах котлов, конденсатных насосах, системах охлаждения и паропроводах. Они предотвращают обратный поток воды при остановке насосов и защищают турбины от попадания воды.
2.2 Атомные электростанции (АЭС)
На АЭС требования к обратным клапанам особенно жёсткие. Они используются в системах аварийного охлаждения, контурах охлаждения реактора и системах отвода тепла. Надёжность этих клапанов критична для безопасности.
2.3 Гидроэлектростанции (ГЭС)
Обратные клапаны устанавливаются на напорных трубопроводах и системах отвода воды для предотвращения обратного потока и защиты гидротурбин.
2.4 Котельные установки
В котельных обратные клапаны защищают питательные насосы от обратного потока воды и предотвращают сброс давления в системе отопления.
3. Последствия неправильной установки обратного клапана
Неправильный выбор или монтаж обратного клапана может привести к серьёзным последствиям для энергетического оборудования:
- Разрушение насосного оборудования — гидроудар при быстром закрытии клапана может привести к разрушению рабочих колёс.
- Обратный поток среды — негерметичный клапан не удерживает воду, что приводит к срыву давления и срабатыванию насоса.
- Заклинивание клапана — попадание посторонних частиц или неправильная ориентация могут привести к заклиниванию.
- Потеря герметичности — деформированное уплотнение приводит к постоянным протечкам.
| Ошибка монтажа | Последствие | Риск для энергетической системы |
| Неправильная ориентация клапана | Клапан не открывается или не закрывается | Отказ клапана, обратный поток |
| Использование неподходящего типа | Гидроудары, повышенный износ насоса | Разрушение трубопровода |
| Отсутствие фильтра | Загрязнение запирающего элемента | Заклинивание, потеря герметичности |
| Несоответствие диаметра | Повышенное сопротивление потоку | Снижение производительности |
| Отсутствие компенсации теплового расширения | Деформация корпуса | Протечки, выход из строя |
4. Правильный монтаж обратного клапана в энергетике
Около 40% нашего материала посвящено правильному монтажу, так как это критически важный этап, определяющий надёжность работы обратного клапана. Ниже приведены основные правила и этапы установки.
4.1 Выбор типа обратного клапана
Для энергетической отрасли применяются следующие типы обратных клапанов:
- Поворотные (захлопные) — наиболее распространённый тип для энергетики. Обеспечивают быстрое срабатывание и минимальное гидравлическое сопротивление.
- Подъёмные (шаровые) — применяются в системах с частыми пусками-остановами.
- Двухстворчатые — рекомендуются для систем с высокими скоростями потока.
- С мягким уплотнением — обеспечивают повышенную герметичность.
4.2 Основные правила монтажа
- Строгое соблюдение направления потока — на корпусе клапана имеется стрелка, которая должна совпадать с направлением движения среды. Нарушение этого правила делает клапан неработоспособным.
- Выдержка прямых участков — для поворотных клапанов рекомендуется до клапана не менее 5 диаметров трубы, после — 2 диаметра.
- Установка фильтра перед клапаном — защищает от попадания твёрдых частиц и предотвращает заклинивание.
- Правильная затяжка фланцев — использование динамометрического ключа с усилием, указанным в паспорте.
- Обеспечение теплового расширения — установка компенсаторов при высоких температурах.
4.3 Контроль и настройка после монтажа
После установки необходимо провести гидравлические испытания системы с проверкой герметичности клапана в закрытом положении. Также рекомендуется проверить плавность хода запирающего элемента.
5. Техническое обслуживание обратных клапанов в энергетике
Для обеспечения надёжной работы в энергетических системах необходимо регулярное техническое обслуживание:
- Визуальный осмотр — ежемесячно на предмет протечек.
- Проверка герметичности — при каждой остановке насоса.
- Очистка от загрязнений — при плановых ремонтах.
- Замена уплотнений — при первых признаках износа.
Периодичность проверок устанавливается регламентом эксплуатации объекта.
Часто задаваемые вопросы об обратных клапанах в энергетике
Для систем высокого давления (более 6 МПа) в энергетике рекомендуется использовать поворотные обратные клапаны с усиленной пружиной и металлическим уплотнением. Они обеспечивают быстрое закрытие при минимальных гидравлических потерях и хорошо работают при высоких температурах. Для особо ответственных узлов, таких как питательные насосы котлов, применяются клапаны с двойным уплотнением и дополнительной системой контроля положения.
Для предотвращения гидроудара при установке обратного клапана важно правильно выбрать время срабатывания клапана. Использование клапанов с демпфированием закрытия позволяет увеличить время закрытия до 1–2 секунд, что значительно снижает давление гидроудара. Также рекомендуется устанавливать клапаны на прямых участках трубопровода, избегая зон с турбулентным потоком. При высоких скоростях потока используют двухстворчатые клапаны, которые закрываются быстрее, но с меньшим гидроударом.
Установка фильтра перед обратным клапаном критически важна для энергетических систем, так как в рабочей среде могут присутствовать твёрдые частицы — окалина, песок, продукты коррозии. Попадание этих частиц между запирающим элементом и седлом клапана приводит к потере герметичности и износу уплотнительных поверхностей. В системах с высокими температурами (пар) даже небольшие отложения могут вызвать заклинивание клапана, что может привести к аварийной остановке оборудования.
Существуют методы проверки герметичности обратного клапана без полной остановки системы. Например, можно использовать метод измерения температуры на входе и выходе клапана — протечка вызывает локальное изменение температуры. Также применяют акустические методы (анализаторы шума) для обнаружения протечек. Более точным методом является установка датчиков давления до и после клапана для контроля падения давления в закрытом состоянии. Эти методы позволяют оценить герметичность в реальном времени.
Технически возможно, но не рекомендуется из-за риска возникновения гидроударов и повышенного износа. При параллельной работе насосов каждый насос должен быть оснащён собственным обратным клапаном на нагнетательной линии. Это исключает взаимное влияние насосов и гарантирует, что при остановке одного насоса другие не пострадают от обратного потока. Такая схема также упрощает диагностику и обслуживание системы.
Статья подготовлена инженерно-техническим центром ООО «Чжэцзянская компания запорной арматуры Яньчэн» — производителя трубопроводной арматуры для энергетической, нефтегазовой и водопроводной отраслей. Наши специалисты имеют многолетний опыт поставок обратных клапанов для тепловых, атомных и гидроэлектростанций. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 12.2.085-2017, СНиП 2.04.01-85 и ТР ТС 032/2013.
