Какие виды Антенна подходят для наружной установки?

Правильный выбор антенны для наружной установки — это основа надёжной связи в любых условиях. По статистике, до 60% проблем с качеством радиосигнала связано с неправильным выбором или установкой антенны. Инженеры модуль усилителя мощности проанализировали основные типы наружных антенн и подготовили рекомендации по их выбору и монтажу.

В этой статье мы рассмотрим основные типы антенн для наружной установки, их характеристики, области применения, а также уделим особое внимание правилам монтажа — от этого напрямую зависит эффективность работы всей системы связи.

1. Типы наружных антенн

Для наружной установки используются различные типы антенн, каждый из которых имеет свои особенности и области применения. Рассмотрим основные виды.

1.1 Штыревые (вертикальные) антенны

Штыревые антенны — один из наиболее распространённых типов для наружной установки. Они представляют собой вертикальный металлический штырь длиной, кратной четверти длины волны. Штыревые антенны обеспечивают круговую диаграмму направленности в горизонтальной плоскости, что делает их идеальными для мобильной связи, систем радиосвязи с подвижными объектами и базовых станций.

Преимущества: простота конструкции, невысокая стоимость, устойчивость к ветровым нагрузкам, круговое излучение.

Недостатки: более низкий коэффициент усиления по сравнению с направленными антеннами, зависимость от качества заземления.

1.2 Панельные антенны

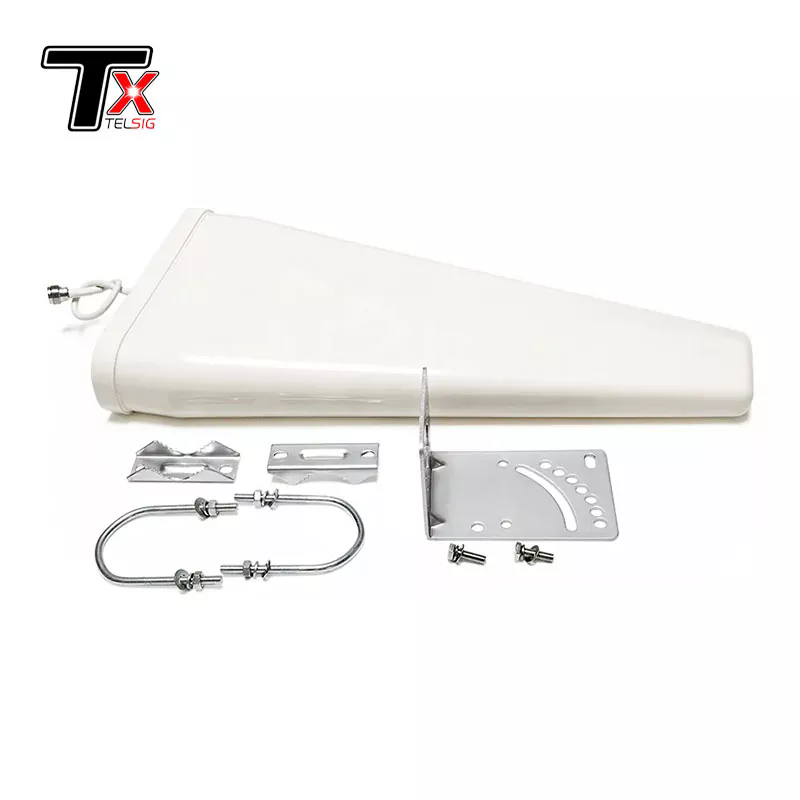

Панельные антенны представляют собой плоские конструкции с направленным излучением. Они используются в системах сотовой связи, Wi-Fi и других беспроводных сетях для организации направленного соединения между двумя точками или для покрытия определённой зоны.

Преимущества: высокий коэффициент усиления (до 15–20 дБи), компактность, возможность монтажа на стенах и мачтах.

Недостатки: узкая диаграмма направленности, необходимость точной настройки направления.

1.3 Параболические антенны (зеркальные)

Параболические антенны используются для связи на большие расстояния (точка-точка) и для приёма спутниковых сигналов. Они состоят из параболического отражателя и облучателя, установленного в фокусе. Такие антенны обеспечивают очень высокий коэффициент усиления (до 40–45 дБи).

Преимущества: максимальный коэффициент усиления, дальность связи до десятков километров.

Недостатки: большие габариты, сложность юстировки, высокая парусность, требовательность к точности установки.

1.4 Антенны типа Yagi (волновой канал)

Антенны Yagi состоят из активного вибратора, рефлектора и нескольких директоров. Они широко используются в радиолюбительской связи, системах видеонаблюдения и приёма телевизионных сигналов.

Преимущества: высокий коэффициент усиления при относительно небольших размерах, простота изготовления.

Недостатки: узкая полоса рабочих частот, необходимость точной настройки.

2. Критерии выбора наружной антенны

При выборе антенны для наружной установки необходимо учитывать несколько ключевых факторов:

• Рабочий частотный диапазон — антенна должна быть рассчитана на частоты вашего оборудования (сотовые сети, Wi-Fi, спутниковая связь).
• Коэффициент усиления — чем выше усиление, тем больше дальность связи, но уже диаграмма направленности.
• Климатические условия — антенна должна быть защищена от влаги, ветра, перепадов температур и УФ-излучения.
• Условия монтажа — наличие мачты, стены, доступность для обслуживания.
• Требования к кабелю — тип и длина фидера должны соответствовать характеристикам антенны.

3. Правила установки наружной антенны

Правильный монтаж антенны — это залог её эффективной работы. Около 40% нашего материала посвящено этой теме, так как ошибки при установке могут полностью свести на нет все преимущества даже самой качественной антенны.

3.1 Выбор места установки

Для наружной антенны место установки должно обеспечивать:

• Прямую видимость — отсутствие препятствий (зданий, деревьев, холмов) в направлении передачи.
• Максимальную высоту — чем выше установлена антенна, тем больше радиус покрытия.
• Минимальные помехи — удаление от источников электромагнитных помех (ЛЭП, трансформаторов, промышленного оборудования).
• Надёжное крепление — конструкция должна выдерживать ветровые нагрузки и обледенение.

3.2 Установка мачты и крепление антенны

Мачта для антенны должна быть изготовлена из коррозионностойкого материала (оцинкованная сталь, алюминий). Высота мачты выбирается исходя из рельефа местности и наличия препятствий. Минимальная высота мачты должна обеспечивать подъём антенны над крышами близлежащих зданий.

Крепление антенны должно быть надёжным и виброустойчивым. Используйте специальные хомуты и кронштейны, обеспечивающие жёсткую фиксацию. Не рекомендуется использовать импровизированные крепления.

3.3 Прокладка фидерного кабеля

Фидерный кабель (кабель связи) должен быть проложен с соблюдением следующих правил:

• Минимальная длина кабеля — каждый метр кабеля вносит затухание, особенно на высоких частотах.
• Использование качественного коаксиального кабеля с низким затуханием.
• Герметизация мест соединения — для предотвращения попадания влаги.
• Защита кабеля от перегибов и механических повреждений.

3.4 Заземление и молниезащита

Наружная антенна должна быть заземлена для защиты от статического электричества и ударов молнии. Заземление выполняется в соответствии с требованиями ПУЭ и ГОСТ 12.1.030-81. Рекомендуется устанавливать грозоразрядник в месте входа кабеля в здание.

4. Ошибки при установке наружных антенн

При монтаже наружных антенн часто допускаются ошибки, которые приводят к снижению эффективности работы системы связи. Наиболее распространённые:

• Неправильный выбор места — установка в зоне затенения от зданий или деревьев.
• Недостаточная высота — антенна находится ниже уровня препятствий.
• Неправильная ориентация — несоответствие направления на передающую станцию.
• Использование неподходящего кабеля — высокое затухание из-за некачественного фидера.
• Отсутствие герметизации — попадание влаги в разъёмы и кабель.
• Неправильное заземление — отсутствие защиты от статического электричества.
