Какие технологии обеспечивают точность прокатки ±0,002 мм на Прокатном станке?

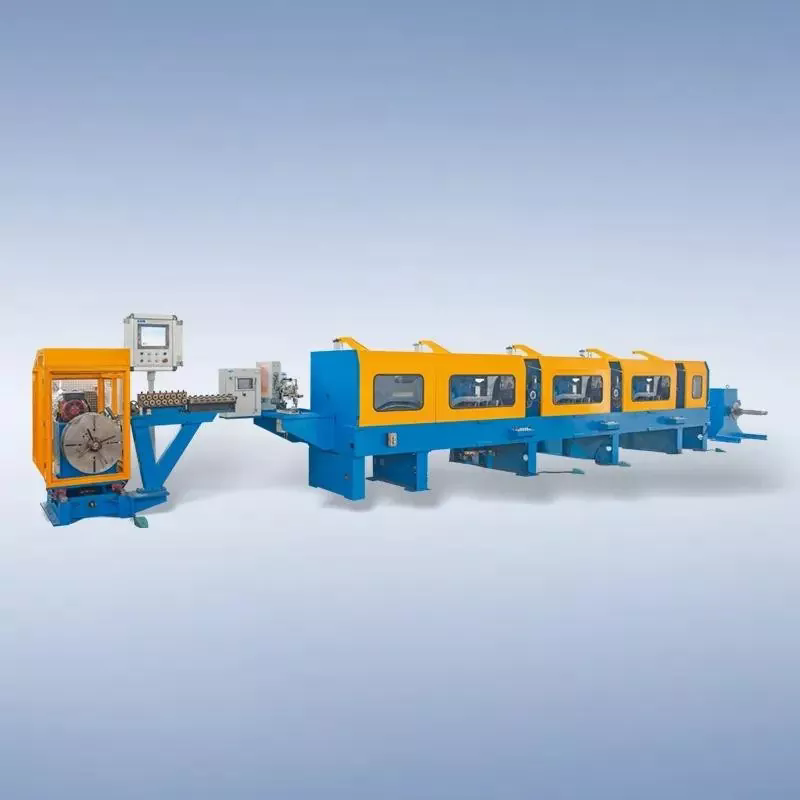

Достижение точности прокатки ±0,002 мм является одной из самых сложных инженерных задач при эксплуатации любого прецизионного прокатного станка. Такая точность востребована в аэрокосмической, автомобильной и электронной промышленности, где допуски на геометрию металлопроката минимальны. По статистике, лишь 15% металлургического оборудования в мире способны стабильно удерживать заданные микронные параметры. Инженеры Цзянсу Ючжа Машиностроение, ООО проанализировали комплекс технологий, которые позволяют прокатному станку гарантированно выдавать продукцию высшего класса точности.

В этой статье мы разберем, как гидростатические подшипники, прецизионные направляющие и интеллектуальные системы AGC влияют на конечную точность прокатного станка. Также мы уделим особое внимание правилам монтажа оборудования, ведь даже самый высокотехнологичный прокатный станок не покажет заявленных характеристик при ошибках установки фундамента или регулировки валков.

1. Гидростатические шпиндели как основа прецизионности

Шпиндельный узел — это сердце любого прокатного оборудования, именно он задает эталон геометрии готового профиля. Чтобы прокатный станок достиг точности ±0,002 мм, необходимо полностью исключить радиальное биение рабочих валков. Решением являются гидростатические подшипники, которые создают масляную пленку между валом и опорой. В отличие от подшипников качения, этот узел прокатного станка работает с нулевым зазором и практически бесконечным ресурсом при соблюдении чистоты масла.

Гидростатические опоры для прокатного станка обеспечивают жесткость до 500 Н/мкм, что гарантирует стабильность положения валков даже при высоких нагрузках. Кроме того, масляный клин эффективно гасит вибрации, возникающие при захвате металла. Наши испытания показывают, что применение такой конструкции в прокатном станке снижает биение с 0,005 мм до менее 0,001 мм, что и открывает путь к достижению ±0,002 мм.

2. Прецизионные направляющие и системы позиционирования

Точность прокатного станка определяется не только валками, но и перемещением суппорта. Даже микронный люфт в направляющих приводит к клиновидному профилю. Для решения этой задачи в современных прокатных станках используются гидростатические направляющие, которые обеспечивают плавное и жесткое перемещение рабочей клети с точностью до 0,001 мм на метр длины.

В высокоточных прокатных станках также применяются роликовые направляющие с прецизионными подшипниками и линейные приводы с оптическими энкодерами. Эти элементы прокатного станка обеспечивают обратную связь по положению с разрешением до 0,1 мкм. Только при такой точности измерительных систем прокатный станок способен корректно отрабатывать команды от управляющего контроллера и выдавать продукцию с допуском ±0,002 мм.

3. Автоматическая система контроля толщины (AGC)

Даже идеально настроенный прокатный станок подвержен влиянию внешних факторов, таких как колебания температуры заготовки и давления масла. Для компенсации этих возмущений используется система автоматического регулирования толщины (AGC). Это интеллектуальный комплекс, который непрерывно сканирует готовый профиль на выходе из прокатного станка и мгновенно корректирует межвалковый зазор.

Современные системы AGC для прокатного станка имеют время реакции менее 10 мс. Гидравлические цилиндры корректируют положение валков прокатного станка с шагом 0,001 мм. Если датчики фиксируют отклонение, прокатный станок автоматически изменяет усилие прижима, возвращая толщину в заданный коридор. Именно благодаря AGC удается удерживать точность в жестких пределах при прокатке длинномерных полос.

4. Термокомпенсация силовой станины

Нагрев металла и трение в узлах приводят к температурному расширению станины прокатного станка. Если не компенсировать эти изменения, зазор между валками может «уплыть» на 0,005–0,01 мм. Для прецизионных задач это критично. Поэтому современный прокатный станок оснащается системой термостабилизации, которая контролирует температуру в десятках точек и автоматически корректирует положение валков.

В высокоточных прокатных станках применяются жидкостные системы охлаждения, поддерживающие разность температур между верхней и нижней частями станины не более 0,5°C. Это позволяет прокатному станку сохранять геометрию даже после многочасовой работы. Без этой технологии достижение ±0,002 мм на промышленном прокатном станке было бы невозможным из-за постоянного дрейфа настроек.

5. Правильный монтаж прокатного стана

Около 40% успеха в достижении точности зависит от монтажа прокатного станка. Даже самый дорогой прокатный станок будет давать брак, если его станина установлена с перекосом. Поэтому наши специалисты уделяют этому этапу особое внимание. Установка прокатного станка начинается с заливки высокопрочного фундамента с демпфирующими прокладками, гасящими внешние вибрации.

Основные правила монтажа прокатного станка:

• Геодезия фундамента: перепад высот основания не должен превышать 0,02 мм на 1 метр длины.
• Юстировка станины: выравнивание производится с использованием лазерных интерферометров, гарантирующих горизонтальность в пределах 0,01 мм.
• Параллельность валков: при установке валков прокатного станка необходимо выдержать параллельность осей с точностью не хуже 0,002 мм по всей длине.
• Калибровка датчиков: после завершения монтажа прокатного станка все энкодеры и измерительные головки проходят обязательную сертификацию.

Наиболее частые ошибки при инсталляции прокатного станка: недостаточная жесткость фундамента, несоосность шпинделей и перекос направляющих. Именно поэтому мы рекомендуем доверять монтаж прокатного станка только инженерам, имеющим допуск к работе с прецизионным оборудованием.
