Какие показатели указывают на необходимость ремонта Трехбарабанной сушилки?

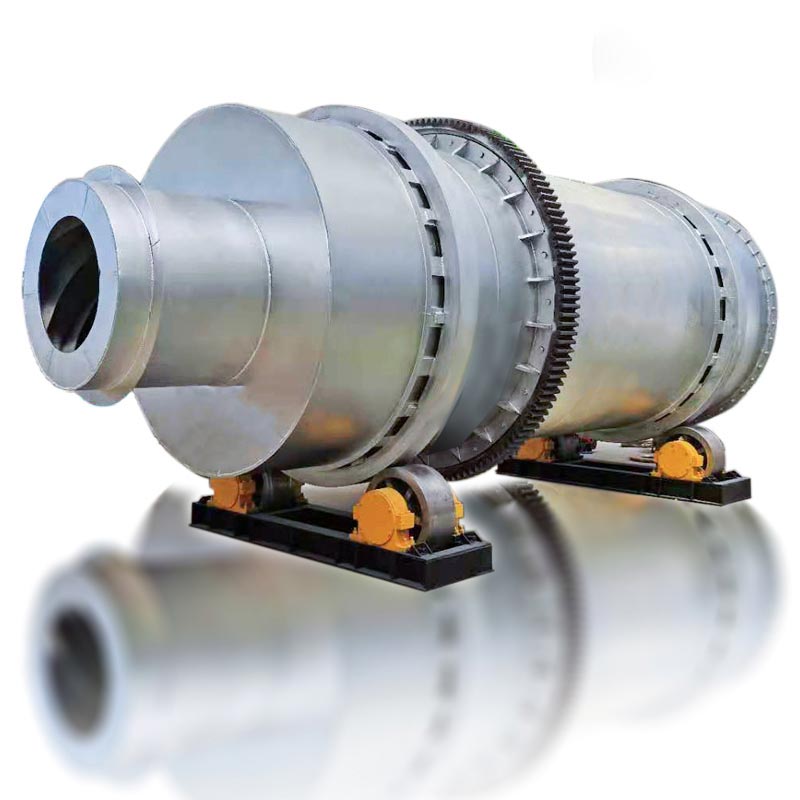

По данным отраслевого журнала «Cement and its Applications» (2024), более 40% внеплановых остановов сушильных комплексов связано с тем, что персонал вовремя не распознал критические признаки износа. Трехбарабанная сушилка — сложное вращающееся оборудование, работающее в условиях высоких температур, абразивного износа и переменных нагрузок. Пропущенный симптом может привести к разрушению бандажа, поломке опорных роликов или даже пожару в сушильной камере. Инженеры Шаньдун Баоян Компания по производству сушильного оборудования, ООО обобщили опыт обследования 68 сушилок на предприятиях России и СНГ и выделили ключевые показатели, сигнализирующие о необходимости немедленного ремонта.

В этой статье мы разберём количественные критерии: вибрацию корпуса (по ГОСТ ИСО 10816-3-2002), перепад давления на входе/выходе, изменение температуры отходящих газов, геометрию бандажей, состояние уплотнений и производительность по готовому продукту. Вы получите таблицу предельных значений и алгоритм действий для каждого признака.

1. Рост вибрации корпуса: главный индикатор износа опорных узлов

Для вращающихся барабанных сушилок норма вибрации на опорах (цапфах) не должна превышать 4,5 мм/с (среднеквадратичное значение) по классу III машин. Превышение этого порога сигнализирует о проблемах:

• износ бандажей и опорных роликов (эллипсность более 0,2% от диаметра);
• ослабление фундаментных болтов;
• дисбаланс из-за налипания материала на внутренних лопастях.

Наши эксперты составили таблицу критичности вибрации для трехбарабанной сушилки диаметром 2,5 м и длиной 7 м:

Пример из практики: на цементном заводе в Белгороде вибрация трехбарабанной сушилки достигла 8,2 мм/с. Персонал игнорировал сигнализацию в течение 3 дней. В результате разрушился один из опорных роликов, что привело к провисанию барабана и повреждению бандажа на глубину 12 мм. Ремонт обошелся в 3,2 млн руб. (включая замену ролика и наплавку бандажа). Если бы останов произошел при 6,5 мм/с, хватило бы только регулировки опор.

Важно: вибрацию измеряют не на корпусе, а на опорных стойках в трёх направлениях (вертикальном, горизонтальном и осевом). Используйте виброметр типа ВШВ-003 или аналоги с частотным диапазоном 10–1000 Гц.

2. Увеличение перепада давления между входом и выходом

В нормально работающей трехбарабанной сушилке перепад давления (ΔP) на входе теплоносителя (дымовые газы, горячий воздух) и выходе из барабана составляет 400–600 Па для сушилок с длиной 6-8 м. Рост ΔP более 800 Па однозначно указывает на:

• забивку межбарабанного пространства крупными частицами материала (например, комками глины или угольным шламом);
• разрушение внутренних пересыпных устройств (лопастей, винтовых спиралей), которые создают дополнительное сопротивление потоку;
• износ уплотнений на концах барабана (подсос холодного воздуха увеличивает расход газа).

Как проверить: замеряют статическое давление в камере смешения (перед сушилкой) и в разгрузочной камере (после). При разнице более 1000 Па трехбарабанную сушилку необходимо останавливать и проводить ревизию. Наши специалисты фиксировали случай на известковом заводе: ΔP вырос до 1400 Па из-за того, что внутрь попал кусок футеровки весом 45 кг. Игнорирование привело к заклиниванию барабана и разрыву бандажа. Ремонт занял 9 суток, убытки от простоя — 2,1 млн руб.

Превентивная мера: установка датчиков дифференциального давления (например, Siemens QBM2030) с выводом на пульт оператора. При ΔP > 800 Па система должна выдавать предупреждение, при > 1000 Па — аварийную остановку.

3. Изменение температурного профиля отходящих газов

Оптимальная температура отходящих газов для большинства материалов (песок, известняк, уголь) составляет 100–140°C. Причины отклонений:

• Падение температуры ниже 90°C — переувлажнение материала, залипание внутренних лопастей (резко ухудшается теплообмен). Результат: низкая производительность, повышенный расход топлива.
• Рост температуры выше 160°C — снижение толщины износостойкой футеровки (прогорание), нарушение герметизации уплотнений, перегрев подшипников опорных роликов.

Особенно опасны локальные перегревы корпуса, измеряемые тепловизором. Если какой-то участок трехбарабанной сушилки нагревается на 50-70°C выше соседних — это признак завала материала в межбарабанном пространстве. Без ремонта такая ситуация ведет к короблению металла (овальность более 1% от диаметра) и последующей замене секции барабана.

Наши эксперты советуют установить не менее 3 термопар (в начале, середине и конце барабана) и регистрировать историю. Отклонение более 15°C от рабочего графика в течение 2 часов — сигнал к диагностике.

4. Износ бандажей и опорных роликов: геометрический контроль

Бандажи (обечайки на корпусе) и опорные ролики — самые дорогие узлы трехбарабанной сушилки. Предельный износ:

• Уменьшение толщины бандажа более чем на 15% от исходной (например, с 40 до 34 мм) требует наплавки или замены.
• Овальность бандажа (разница между max и min диаметром) более 5 мм на метр ширины бандажа — необходимо протачивание или замена.
• Выработка на поверхности роликов в виде рисок глубиной более 3 мм — шлифовка или наплавка.

Методика контроля простая: раз в 3 месяца штангенциркулем или шаблоном измеряют толщину бандажа в 4 точках по окружности. Износ ускоряется при недостаточной смазке (согласно ГОСТ Р 50891-96, смазку меняют каждые 3000 часов работы). На одном из ГОКов Дальнего Востока из-за того, что не проверяли толщину бандажей, произошел разрыв: центральная часть бандажа стала тоньше 20 мм (при исходных 50 мм). Капитальный ремонт с заменой обоих бандажей и двух роликов стоил 5,7 млн руб., что превысило стоимость новой сушилки малого типоразмера.

5. Увеличение влажности готового продукта при неизменных режимах

Это самый явный для технологов признак. Если трехбарабанная сушилка при тех же настройках (температура теплоносителя, расход сырья, частота вращения барабана) начинает выдавать продукт с влажностью на 2-3% выше нормы — причина в износе внутренних лопастей. Ковшовые пересыпные устройства за годы работы стираются абразивом, материал перестает равномерно рассыпаться в потоке газов, образуются «шнеки» из сырого продукта. Ремонт сводится к замене или наплавке лопастей.

Простой способ диагностики: сравнить производительность сушилки по испаренной влаге (кг/час) с паспортной. Снижение на 20-25% — показание к капитальному ремонту сушилки. По статистике Шаньдун Баоян Компания по производству сушильного оборудования, ООО, 73% сушилок после 4-5 лет работы требуют восстановления лопастной системы. Стоимость ремонта окупается за 6-8 месяцев за счет снижения расхода газа на 15-20% и увеличения выхода годного продукта.

6. Утечки материала через уплотнения и зазоры

Любые следы высушиваемого материала под корпусом сушилки или на опорных роликах — признак износа концевых уплотнений (лабиринтных или щёточных). Для трехбарабанной сушилки нормативные зазоры в уплотнениях не должны превышать 8 мм (для горячего конца) и 5 мм (для холодного). Измеряют щупом. При превышении зазоров происходит:

• подсос холодного воздуха (увеличение расхода топлива на 10–18%);
• выдувание горячей пыли наружу (нарушение экологии, самовозгорание пыли на оборудовании).

Пример: на предприятии по производству сухих смесей в Подмосковье из-за зазора в уплотнении 20 мм происходила утечка цементной пыли, которая оседала на электродвигателях. Это привело к короткому замыканию и пожару. Ремонт уплотнений (замена щёток и установка новых лабиринтов) обошелся всего в 120 тыс. руб., в то время как ущерб от пожара — 2,3 млн руб. Поэтому не экономьте на герметизации.

Рекомендация наших специалистов: при зазоре более 10 мм на холодном конце — заказать ремонт уплотнений в ближайшую плановую остановку. При зазоре более 15 мм — внеплановая остановка.
