Где применяется Подключаемая клеммная колодка в электрических установках?
2026-08-26
Подключаемые клеммные колодки являются неотъемлемым элементом современных электрических установок. Они обеспечивают надёжное и удобное соединение проводов и кабелей, позволяя быстро монтировать и обслуживать электрооборудование. По данным отраслевых исследований, до 30% отказов в электрических щитах связано с неправильным выбором или монтажом подключаемых клеммных колодок. Инженеры Нинбо Санань Электронные Технологии Лтд проанализировали основные области применения подключаемых клеммных колодок и подготовили рекомендации по их правильной установке.
В этой статье мы рассмотрим основные области применения подключаемых клеммных колодок, а также уделим внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке подключаемых клеммных колодок могут привести к серьёзным последствиям, включая короткие замыкания и пожары.
1. Основные области применения подключаемых клеммных колодок
Подключаемые клеммные колодки находят широкое применение в различных типах электрических установок. Рассмотрим основные из них.
1.1 Распределительные щиты и шкафы управления
В распределительных щитах и шкафах управления подключаемые клеммные колодки используются для подключения внешних кабелей, соединения цепей управления и распределения питания между модулями. Они позволяют быстро подключать и отключать оборудование при обслуживании или модернизации. Подключаемая клеммная колодка в этом случае обеспечивает удобство монтажа и обслуживания.
1.2 Системы промышленной автоматизации
В системах автоматизации подключаемые клеммные колодки применяются для подключения датчиков, исполнительных механизмов и контроллеров. Благодаря надёжным контактам они обеспечивают стабильную передачу сигналов даже в условиях вибрации и перепадов температур. Подключаемая клеммная колодка здесь выступает как ключевой элемент соединения.
1.3 Сборка электронных устройств
В производстве электронных устройств подключаемые клеммные колодки используются для соединения печатных плат с внешними цепями. Они обеспечивают простоту монтажа и демонтажа, что важно для сервисного обслуживания.
1.4 Строительство и монтаж зданий
В строительстве подключаемые клеммные колодки широко применяются для подключения осветительных приборов, систем кондиционирования и других электроприёмников.
2. Типы подключаемых клеммных колодок
В зависимости от конструкции и назначения различают несколько типов подключаемых клеммных колодок:
- Винтовые подключаемые клеммные колодки — надёжное соединение с помощью винтового зажима.
- Пружинные подключаемые клеммные колодки — быстрый монтаж без использования инструментов.
- Разъёмные подключаемые клеммные колодки — позволяют быстро отсоединять цепи.
- Подключаемые клеммные колодки для печатного монтажа — для установки на платы.
| Тип подключаемой клеммной колодки | Преимущества | Основное применение |
| Винтовая | Надёжное соединение, устойчивость к вибрации | Промышленные установки, щиты управления |
| Пружинная | Быстрый монтаж, компактность | Сборка электроники, автоматизация |
| Разъёмная | Простота обслуживания, быстрое отключение | Сервисные подключения, испытательные стенды |
| Для печатного монтажа | Надёжный контакт с платой | Электронные устройства |
3. Ошибки при выборе и установке подключаемых клеммных колодок
Неправильный выбор или установка подключаемых клеммных колодок может привести к серьёзным последствиям:
- Ослабление контакта — ведёт к нагреву соединения и риску пожара.
- Коррозия контактов — из-за неправильного выбора материала подключаемой клеммной колодки.
- Механическое разрушение — из-за неправильной затяжки или установки.
- Неправильное сечение провода — несоответствие приводит к перегреву.
4. Правильный монтаж подключаемых клеммных колодок
Около 40% нашего материала посвящено правильному монтажу подключаемых клеммных колодок, так как это критически важный этап для обеспечения надёжности электрических соединений.
Основные правила монтажа подключаемых клеммных колодок:
- Выбор подходящей подключаемой клеммной колодки — по току, сечению провода и условиям эксплуатации.
- Подготовка провода — зачистка изоляции на длину, указанную в спецификации.
- Затяжка контакта — с использованием динамометрического инструмента (для винтовых подключаемых клеммных колодок).
- Проверка качества соединения — тестирование переходного сопротивления.
- Защита от вибрации — использование стопорных элементов.
Типичные ошибки при монтаже подключаемых клеммных колодок:
- Недостаточная зачистка провода — плохой контакт, нагрев.
- Перетяжка винта — повреждение проводника или подключаемой клеммной колодки.
- Попадание изоляции под зажим — ухудшение контакта.
- Неправильная маркировка проводов — путаница при обслуживании.
Наши специалисты Нинбо Санань Электронные Технологии Лтд рекомендуют использовать только качественные подключаемые клеммные колодки, соответствующие требованиям ГОСТ 10434-82 и ТР ТС 004/2011.
5. Техническое обслуживание подключаемых клеммных колодок
Для обеспечения длительного срока службы подключаемых клеммных колодок необходимо выполнять регулярное обслуживание:
- Периодическая проверка затяжки контактов — особенно в условиях вибрации.
- Осмотр на наличие коррозии — своевременная очистка.
- Контроль нагрева соединений — с помощью тепловизора.
- Замена повреждённых подключаемых клеммных колодок — при появлении трещин или оплавлений.
Часто задаваемые вопросы о подключаемых клеммных колодках

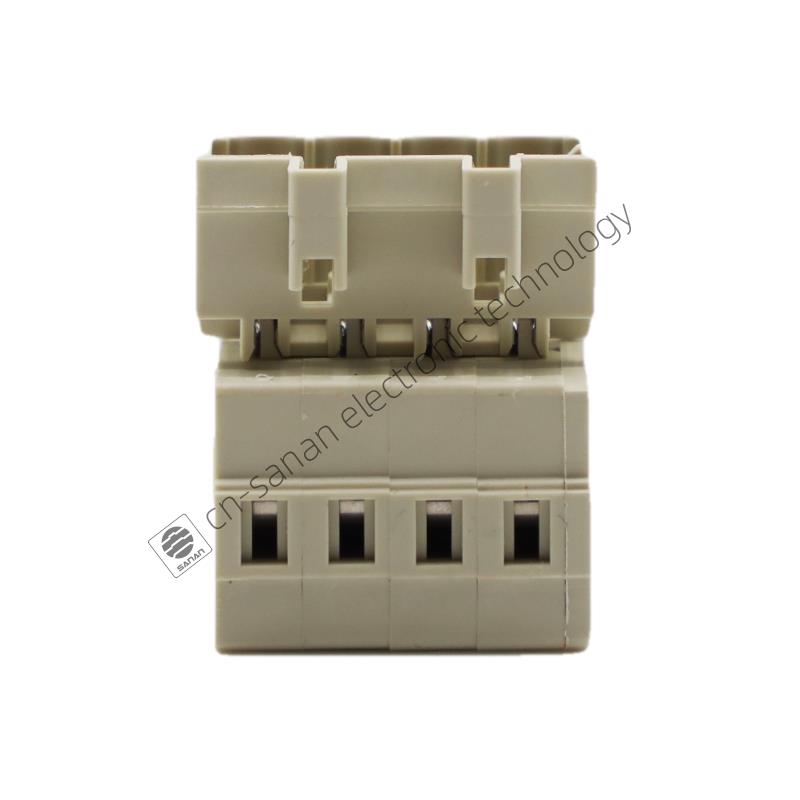

При выборе подключаемой клеммной колодки для промышленного оборудования необходимо учитывать: номинальный ток (должен быть не менее тока нагрузки), сечение подключаемых проводов, условия эксплуатации (температура, влажность, вибрация), количество полюсов и способ монтажа (на DIN-рейку или панель). Также важно обратить внимание на материал контактов — медь с покрытием (олово, никель) обеспечивает лучшую проводимость и защиту от коррозии. Всегда выбирайте подключаемые клеммные колодки с запасом по току 20–30% для обеспечения надёжности.
Затяжку винтовых подключаемых клеммных колодок необходимо выполнять с использованием динамометрической отвёртки. Усилие затяжки должно соответствовать спецификации производителя (обычно 0,5–1,0 Н·м для малых подключаемых клеммных колодок). Перетяжка может привести к повреждению проводника или подключаемой клеммной колодки, а недотяжка — к ослаблению контакта и нагреву. Также важно использовать наконечники для многожильных проводов, чтобы предотвратить распушивание жил и ухудшение контакта.
Винтовые подключаемые клеммные колодки создают соединение за счёт механического зажатия проводника винтом, обеспечивая высокую надёжность и устойчивость к вибрации. Они требуют большего времени на монтаж и специального инструмента. Пружинные подключаемые клеммные колодки используют пружинный механизм для зажима, что позволяет выполнять монтаж без инструментов, значительно быстрее. Пружинные подключаемые клеммные колодки предпочтительны для монтажа с большим количеством соединений, но они менее устойчивы к вибрации. Выбор зависит от конкретных условий эксплуатации.
Качество соединения проверяется методом измерения переходного сопротивления или простой протяжкой провода. При качественном соединении провод не должен выдёргиваться из подключаемой клеммной колодки. Также рекомендуется проверять нагрев соединения под нагрузкой (с помощью тепловизора) — перегрев указывает на плохой контакт. В ответственных электрических установках обязательно выполняется проверка момента затяжки динамометрическим инструментом согласно регламенту.
Использование одной подключаемой клеммной колодки для проводов разного сечения возможно, но только в том случае, если она предназначена для этого и соответствует указанному диапазону сечений. Важно убедиться, что оба провода надёжно зафиксированы. При подключении проводов разного сечения следует соблюдать осторожность: тонкий провод может быть зажат недостаточно, а толстый — повредить подключаемую клеммную колодку. В большинстве случаев рекомендуется использовать отдельные подключаемые клеммные колодки для проводов разных сечений или применять переходные шины.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд — производителя и поставщика подключаемых клеммных колодок, разъёмов и электротехнических изделий для промышленности и строительства. Наши специалисты имеют многолетний опыт разработки и применения подключаемых клеммных колодок в различных типах электрических установок. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 10434-82 и ТР ТС 004/2011.
