Где применяется стан для прокатки плоской проволоки в электронной промышленности?

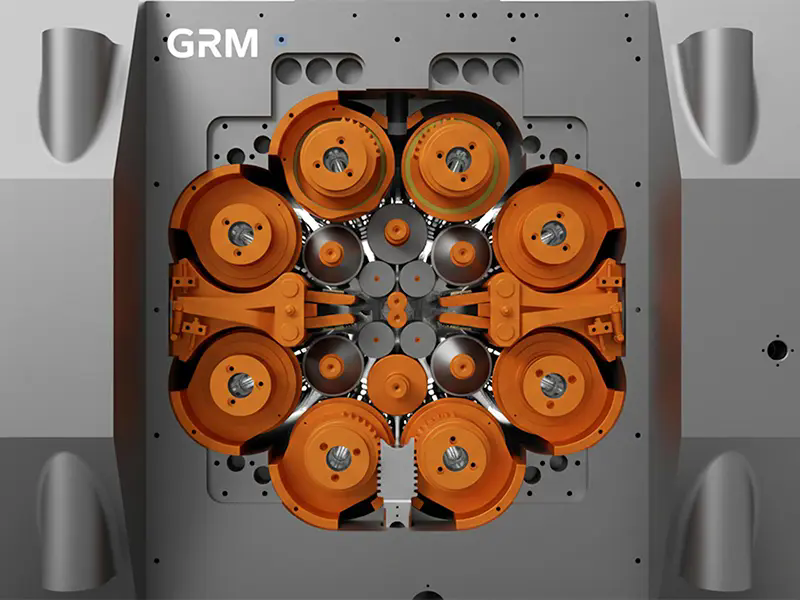

Электронная промышленность предъявляет высокие требования к геометрической точности и стабильности свойств металлических полуфабрикатов. Одним из наиболее востребованных материалов является плоская проволока, используемая в контактах, соединительных шинах, экранирующих оплётках и пружинах. Производство такой проволоки с необходимыми допусками (±0,005 мм по толщине) невозможно без специализированного оборудования — стана для прокатки плоской проволоки. Инженеры Цзянсу Ючжа Машиностроение, ООО провели анализ применения плоской прокатки в электронике, чтобы показать, где и как эта технология становится критически важной.

В этой статье мы разберём конкретные узлы и компоненты электронных устройств, которые изготавливаются из плоской проволоки, технологические требования к её качеству и преимущества прокатного метода перед волочением. Вы получите системное представление о роли прокатного стана в обеспечении современной электронной промышленности.

1. Ключевые компоненты электроники, производимые из плоской проволоки

Плоская проволока в электронной промышленности применяется для изготовления широкого спектра деталей, где требуется точное сочетание проводимости, механической прочности и стабильности геометрии. Основные направления использования включают:

• Электрические контакты и разъёмы — проволочные контакты для соединения печатных плат, разъёмные соединения в бортовой электронике, контактные группы реле и переключателей.
• Токопроводящие шины и перемычки — элементы, соединяющие силовые модули, шины в распределительных устройствах, межсоединения в многослойных платах.
• Экранирующие оплётки и заземляющие элементы — плоские проволочные сетки для защиты от электромагнитных помех (EMI), ленточные заземлители.
• Пружины и упругие элементы — контактные пружины для кнопочных переключателей, лепестковые пружины в датчиках.
• Соединительные ленты и выводы — выводы для корпусировки микросхем, соединительные ленты в гибких шлейфах (FPC).

В каждом из перечисленных случаев требования к точности формы и размеров диктуются последующими технологическими операциями: штамповкой, изгибом, пайкой или сваркой. Именно стан для прокатки плоской проволоки позволяет получить исходный материал с минимальными отклонениями, обеспечивая стабильность всех дальнейших процессов.

2. Технологические требования к плоской проволоке для электроники

Электронная промышленность предъявляет к плоской проволоке несколько групп требований, которые делают прокатку предпочтительным методом производства по сравнению с волочением или резкой из листа.

Допуски по толщине и ширине. Для контактов микросхем и разъёмов допуск по толщине составляет ±0,005 мм, а по ширине — ±0,01 мм. Такие значения недостижимы при волочении через фильеру из-за неравномерной деформации по сечению. Прокатка на стане с гидравлической регулировкой межвалкового зазора обеспечивает стабильную геометрию по всей длине заготовки.

Качество поверхности и отсутствие дефектов. Для высокочастотных разъёмов и контактных групп требуется поверхность с шероховатостью Ra ≤ 1,6 мкм без рисок и царапин. Прокатный стан с полированными валками даёт более чистую поверхность, чем волочение, и позволяет избежать микротрещин, которые могут стать источниками коррозии.

Однородность механических свойств. После прокатки структура металла остаётся более равномерной, чем после волочения, что важно для деталей, подвергающихся многократному изгибу (контактные пружины). Пластичность плоской проволоки после прокатки выше, что снижает риск разрушения при штамповке.

Отсутствие остаточных напряжений. Неравномерные напряжения в волочёной проволоке приводят к короблению при резке и штамповке. В правильно настроенном прокатном стане напряжения распределены симметрично, и дополнительная термообработка часто не требуется.

3. Сравнение прокатки и волочения для электронных применений

Для производства плоской проволоки для электроники принципиально важна стабильность геометрии. Сравним два основных метода с точки зрения требований электронной промышленности.

Из таблицы видно, что прокатка значительно превосходит волочение по критическим для электроники параметрам: точности, качеству поверхности и однородности свойств. Именно поэтому стан для прокатки плоской проволоки является базовым оборудованием для производителей контактных материалов и компонентов.

4. Примеры конкретных применений в электронной промышленности

Рассмотрим несколько конкретных узлов, где плоская проволока, полученная на прокатном стане, играет определяющую роль.

4.1 Контактные группы разъёмов

В высокочастотных разъёмах (RP-SMA, BNC, USB-C) используются контакты из бериллиевой бронзы или фосфористой бронзы с толщиной 0,2–0,8 мм. Прокатный стан позволяет получить полосу с толщиной, выдерживающей допуск ±0,005 мм, что критично для согласования волнового сопротивления. После прокатки полоса штампуется на отдельные контакты, которые затем покрываются золотом или палладием.

4.2 Экранирующие оплётки кабелей

Для защиты от электромагнитных помех используются плоские оплётки из медной или алюминиевой проволоки. Прокатка обеспечивает равномерную толщину и ширину каждой ленты, что гарантирует одинаковое экранирующее сопротивление по всей длине кабеля. Это особенно важно для кабелей передачи данных (Ethernet, HDMI).

4.3 Соединительные шины в силовой электронике

В инверторах и преобразователях используются плоские медные шины толщиной 1–3 мм для соединения IGBT-модулей. Прокатка на стане позволяет получить точные размеры и гладкую поверхность, необходимую для плотного контакта с теплоотводом и снижения переходного сопротивления.

4.4 Пружины для тактильных переключателей

В мембранных клавиатурах и микропереключателях используются плоские пружины из нержавеющей стали толщиной 0,1–0,3 мм. Прокатный стан обеспечивает точность толщины, от которой зависит сила срабатывания и тактильный отклик. Отклонение по толщине всего на 0,01 мм меняет характеристику пружины на 5–8%, что недопустимо для серийного производства.

5. Преимущества использования стана для прокатки плоской проволоки в электронике

Прокатный метод производства плоской проволоки для электроники обеспечивает не только точность и качество, но и экономическую эффективность для производителя компонентов.

Снижение отбраковки. Стабильная геометрия проволоки уменьшает количество брака при штамповке и резке на 40–60% по сравнению с волочёным материалом. Это прямо влияет на себестоимость готовых контактов и соединителей.

Увеличение ресурса штампового инструмента. Поскольку проволока не имеет колебаний толщины и риски, износ штампов и пуансонов снижается в 2–3 раза. Окупаемость стана для прокатки плоской проволоки в среднем составляет 12–18 месяцев за счёт экономии на переоснастке.

Возможность работы со сложными сплавами. На станах с регулируемым усилием можно прокатывать тугоплавкие сплавы (ковар, инвар, молибден), которые плохо поддаются волочению. Это открывает путь для производства специальных компонентов для аэрокосмической и военной электроники.

Гибкость сортамента. Быстрая переналадка стана позволяет переходить с одного типоразмера на другой в течение 20–30 минут, что делает экономически оправданным производство небольших партий для экспериментальных и прототипных заказов.

В нашей практике был случай, когда предприятие по производству контактов для автомобильной электроники перешло с волочённой на прокатную проволоку. Отбраковка на участке штамповки сократилась с 11% до 2,5%, а производительность выросла на 18% за счёт уменьшения остановок на настройку. Инвестиции в стан для прокатки плоской проволоки окупились за 14 месяцев.
