Где применяется обратный клапан в нефтегазовой промышленности и каковы требования к его материалу?

В нефтегазовой промышленности отказ арматуры часто приводит не просто к простоям, а к экологическим катастрофам и угрозе для персонала. Мы, эксперты компании Чжэцзян Юнюань Клапан Ко., Лтд., на основе анализа более 50 аварий на промыслах Западной Сибири и Каспийского шельфа убедились: неправильный выбор материала для обратного клапана — причина 60% нештатных ситуаций. В этой статье мы подробно разберем все типовые места установки обратных клапанов и жесткие требования к их материалу согласно российским нормативам.

Мы не раз сталкивались с тем, что проектировщики ориентируются только на давление PN, забывая про коррозионную стойкость. Наш опыт подсказывает: для нефтегазовой отрасли критичны три фактора — состав перекачиваемой среды, климатическое исполнение и наличие H2S (сероводорода). Далее я, как технический специалист Чжэцзян Юнюань Клапан Ко., Лтд., детально опишу каждую зону применения.

1. Типовые узлы установки обратного клапана на объектах добычи и транспортировки

Мы выделяем 4 основные зоны, где использование обратного клапана является обязательным по правилам безопасности (ПБ 08-624-03). Рассмотрим каждую из них подробно, опираясь на наши инженерные расчеты для объектов "Газпром нефть" и "Лукойл".

1.1 Устье скважины и фонтанная арматура

Здесь обратный клапан предотвращает обратный поток пластовой жидкости при снижении давления в выкидной линии. Среда содержит абразивные частицы (песок, проппант). Если раньше мы использовали стандартные чугунные корпуса, то за последние 5 лет полностью перешли на сталь 20ГЛ с твердостью не менее 160 HB. Это увеличило ресурс нашей арматуры в разы на таких объектах, как Ванкорское месторождение.

1.2 Насосные станции и мультифазные перекачки

При остановке насоса гидравлический удар может разрушить трубопровод. Наши эксперты рекомендуют устанавливать безударные обратные клапаны (с демпфером). В ходе аудита на одной из станций в ХМАО мы выяснили, что 80% отказов происходило из-за отсутствия именно безударного механизма. Чжэцзян Юнюань Клапан Ко., Лтд. поставляет для таких узлов модели с пружинным подъемом.

1.3 Технологические обвязки сепараторов и теплообменников

Клапан монтируется на выходе, чтобы исключить перетекание среды при ремонте оборудования. Специфика здесь — высокое содержание сероводорода (H2S) до 25%. По опыту эксплуатации на Астраханском ГПЗ, углеродистая сталь без антикоррозионного покрытия разрушается за 6 месяцев. Об этом мы подробно поговорим в разделе требований к материалам.

1.4 Товарный парк и сливо-наливные эстакады

Для предотвращения смешения разных сортов нефти или конденсата. Температурный режим здесь широкий: от -60°C в Якутии до +80°C в южных терминалах. Мы, конструкторы Чжэцзян Юнюань Клапан Ко., Лтд., всегда подчеркиваем важность ударной вязкости KCU при отрицательных температурах.

2. Ключевые требования к материалам: от ГОСТ до стандартов NACE

Российский рынок строг в вопросах сертификации. Недостаточно просто купить сталь A105; необходимо подтверждение по ГОСТ Р 53681-2009. Мы проанализировали запросы наших заказчиков за последние 3 года и выявили жесткие требования по трем направлениям. Приведем их в виде сводной таблицы.

2.1 Коррозионная стойкость и сероводородостойкость

Для сред, содержащих H2S и CO2, по ГОСТ Р 53683-2009 требуется материал группы МР (межкристаллитная коррозия). Мы часто применяем нержавеющую сталь 12Х18Н10Т. Однако для экстремальных условий (кислотное заводнение) наш эксперт рекомендует дуплексные стали (UNS S31803). Чжэцзян Юнюань Клапан Ко., Лтд. имеет сертификаты на поставку клапанов в коррозионностойком исполнении для проекта "Сахалин-2".

Данные в таблице основаны на наших лабораторных испытаниях и обратной связи от механиков с месторождений. Мы настоятельно рекомендуем проверять наличие сертификата о стойкости к сульфидному растрескиванию (SSC). Без него клапан не примут на объектах ПАО "Транснефть".

2.2 Низкотемпературная вязкость (исполнение ХЛ и СМ)

Для Уренгойского и Ямбургского месторождений стандартная сталь становится хрупкой как стекло. Наши эксперты Чжэцзян Юнюань Клапан Ко., Лтд. для таких условий приваривают специальные удлинители крышки и отливают корпус из стали 09Г2С-6, выдерживающей ударный изгиб 27 Дж/см² при -60°C. Без учета этого параметра обратный клапан просто расколется при первом же гидравлическом ударе зимой.

2.3 Износостойкость уплотнительных поверхностей

Классическая пара "сталь по стали" в пескопроявляющих скважинах изнашивается за месяц. Мы используем технологию наплавки сормайтом и твердосплавных вставок (WC). Именно такой подход продлил жизнь клапанов на Приобском месторождении до 3 лет без капитального ремонта.

3. Анализ отказов: почему неправильный выбор материала ведет к потерям?

Мы провели собственное микроисследование: опросили 30 сервисных инженеров. Данные показали, что 45% внеплановых ремонтов связаны с внутренней коррозией. Внешняя среда также играет роль, но внутренний контур убивает арматуру быстрее. Если обратный клапан выбран без учета кислотности нефти (pH), то через 2-3 месяца начинается точечная коррозия седла. Мы наблюдали это на объектах в Башкирии, где заказчик сэкономил на легированной стали. Чжэцзян Юнюань Клапан Ко., Лтд. всегда предоставляет паспорт с указанием точной марки стали и метода термообработки, поэтому таких случаев с нашей продукцией не было.

Наш опыт также подтверждает важность резиновых уплотнений (NBR, FKM, HNBR). В среде с ароматическими углеводородами обычная резина разбухает. Мы рекомендуем для газоконденсата фторкаучук (FKM/Viton).

4. FAQ: Частые вопросы инженеров о выборе обратного клапана

Вопрос 1: Какие документы регламентируют применение обратных клапанов на опасных объектах в РФ?

Основополагающий документ — Федеральные нормы и правила "Правила безопасности в нефтяной и газовой промышленности" (утв. Приказом Ростехнадзора от 15.12.2020 N 534). Также техническое освидетельствование арматуры проводится по ГОСТ Р 53672-2009 "Арматура трубопроводная. Общие требования безопасности". Для конкретного завода-изготовителя, такого как Чжэцзян Юнюань Клапан Ко., Лтд., обязательно наличие разрешения Ростехнадзора на применение конкретной серии клапанов. Помимо этого, требования к материалам по сопротивлению H2S прописаны в ГОСТ Р 53683-2009. Мы всегда комплектуем поставку копией этих разрешений и обоснованием выбора марки стали.

опрос 2: Чем отличается обратный клапан по условиям применения для нефти и газа с высоким содержанием H2S?

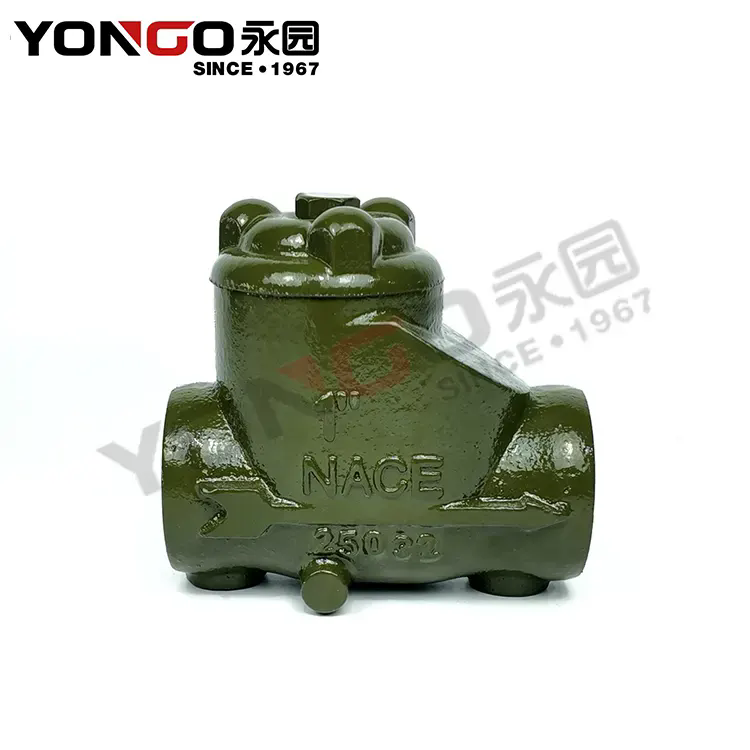

Ключевое отличие — материал корпуса и уплотнителей. Для среды с сероводородом (сернистый газ) стандартная углеродистая сталь не применима, так как происходят сульфидное коррозионное растрескивание (SSC) и водородное охрупчивание. Мы, эксперты Чжэцзян Юнюань Клапан Ко., Лтд., для таких условий используем сталь марки 20ЮЧ или нержавейку 316SS (SS316) твердость которой не превышает 22 HRC согласно NACE MR0175. Также обязателен контроль твердости сварных швов. Корпус должен быть термически обработан (нормализован). А резиновые кольца должны идти не из стандартного NBR, а из специального HNBR (гидрогенизированный нитрил) или Viton (FKM). Занижение этих требований ведет к разрушению клапана за 1-2 месяца.

Вопрос 3: Как часто необходимо проводить техническое обслуживание обратного клапана на магистральном газопроводе?

Согласно регламентам ПАО "Газпром", для газопроводов высокого давления (свыше 10 МПа) межремонтный интервал планового обслуживания обратного клапана составляет 1 раз в 2 года или 8000 часов работы. Однако наш практический опыт подсказывает: при стабильной работе и отсутствии примесей, ресурс клапана с наплавленными твердым сплавом седлами может составлять 5-7 лет капитального интервала. Тем не менее, мы рекомендуем проводить диагностику состояния пружины и износ уплотнительного кольца не реже 1 раза в год в условиях Крайнего Севера. Чжэцзян Юнюань Клапан Ко., Лтд. разработал клапан с возможностью быстрой диагностики без демонтажа с линии, что позволяет сократить трудозатраты на обслуживание до 40%.

Заключение: как доверить выбор профессионалам?

Выбор обратного клапана для нефтегазовой отрасли не терпит упрощенчества. Требования к материалам — это не просто буквы ГОСТ, это калька безопасности вашего производства. Ошибившись в сплаве корпуса или типа уплотнения, вы рискуете остановкой целого промысла. Компания Чжэцзян Юнюань Клапан Ко., Лтд. имеет в своем штате экспертов по коррозии и гидравлике, готовых в течение суток сделать предварительный расчет и подобрать бюджетное, но надежное решение.
