В нефтегазовой отрасли движение сред под высоким давлением требует абсолютной надёжности трубопроводной арматуры. Обратный клапан — это устройство, которое мы, инженеры, считаем незаменимым элементом защиты оборудования от гидроударов и обратного потока. На основе многолетнего опыта поставок для российских месторождений, мы подготовили детальный разбор мест применения обратного клапана.
В этой статье мы рассмотрим ключевые узлы нефтегазовых систем, где установка обратного клапана строго регламентирована отраслевыми нормами, а также поделимся практическими рекомендациями по выбору типа конструкции в соответствии с требованиями ГОСТ и ТУ. Наша компания, Чжэцзян Юнюань Клапан Ко., Лтд, специализируется на производстве высоконадёжных обратных клапанов для агрессивных сред.
1. Роль обратного клапана в технологических схемах нефтегазовых объектов
Обратный клапан выполняет функцию автоматического запирания при изменении направления потока. Мы часто объясняем заказчикам: это «сторожевой пёс» трубопровода. В нефтегазовой отрасли любая авария чревата не только остановкой добычи, но и экологическими катастрофами. Согласно статистике Ростехнадзора, около 12% инцидентов на нефтепроводах связаны с отказом запорно-регулирующей арматуры, и из них почти треть — с неправильным выбором или отсутствием обратного клапана.
Основные функции обратного клапана на объектах нефтегазового комплекса:
- Предотвращение обратного хода нефти, газа, воды или реагента при остановке насоса;
- Защита компрессорного и насосного оборудования от гидроудара;
- Разделение технологических сред с разным давлением в параллельных ветках;
- Обеспечение безопасности при ремонтных работах (блокировка обратного потока из линии высокого давления).
Поэтому понимание, где именно требуется установка обратного клапана, — это базовая задача проектировщика. Мы, опираясь на опыт сотрудничества с российскими проектными институтами, перечислим самые критичные узлы.
2. Применение обратного клапана на выкидных линиях скважин и кустовых площадках
Первое и самое массовое место использования — выкидные линии нефтяных и газовых скважин. Здесь обратный клапан монтируется сразу после задвижки на устье скважины, до коллектора. Почему это важно? При периодической работе скважинного насоса или газлифта в момент остановки столб жидкости стремится вернуться обратно в пласт или на соседние скважины. Наши специалисты наблюдали случаи, когда отсутствие качественного обратного клапана приводило к забивке перфорационных отверстий породой.
На кустовых площадках, где несколько скважин работают на общий сборный коллектор, обратный клапан на каждой выкидной линии предотвращает переток из более высокодебитной скважины в менее продуктивную. Это не только повышает КПД добычи, но и защищает насосное оборудование от работы в режиме «турбины» (обратная раскрутка). По стандартам ПБ 08-624-03, обратный клапан должен иметь быстросъёмное соединение для периодической ревизии.
Мы рекомендуем для таких условий использовать поворотные обратные клапаны с мягким уплотнением (класс герметичности А по ГОСТ 9544). Они менее подвержены залипанию при наличии механических примесей в пластовой жидкости.
3. Узлы нефтегазосборных трубопроводов и дожимные насосные станции (ДНС)
На дожимных насосных станциях (ДНС) обратные клапаны устанавливаются на нагнетательных линиях каждого насосного агрегата. Здесь среда — обводнённая нефть с содержанием сероводорода (H₂S), что предъявляет особые требования к коррозионной стойкости материалов. Мы поставляли обратные клапаны из коррозионностойкой стали 12Х18Н10Т (аналог AISI 304) для одного из месторождений Западной Сибири, и они успешно отработали межремонтный период в 3 года без замены уплотнений.
Также обратный клапан обязателен на выходе каждого насоса в системах поддержания пластового давления (ППД) — при закачке воды в пласт. В таких системах давление может достигать 25 МПа (250 атм). Мы, проектируя арматуру для ППД, используем обратные клапаны с пружинным механизмом (тип «шатер»), которые обеспечивают быстрое срабатывание и герметичность «ноль утечек». Типичная схема: насос — обратный клапан — задвижка — манифольд.
Для наглядности приведём сравнительную таблицу применения обратных клапанов разных типов на основных узлах нефтегазового промысла.
Таблица 1. Рекомендуемые типы обратных клапанов для ключевых объектов нефтегазовой отрасли

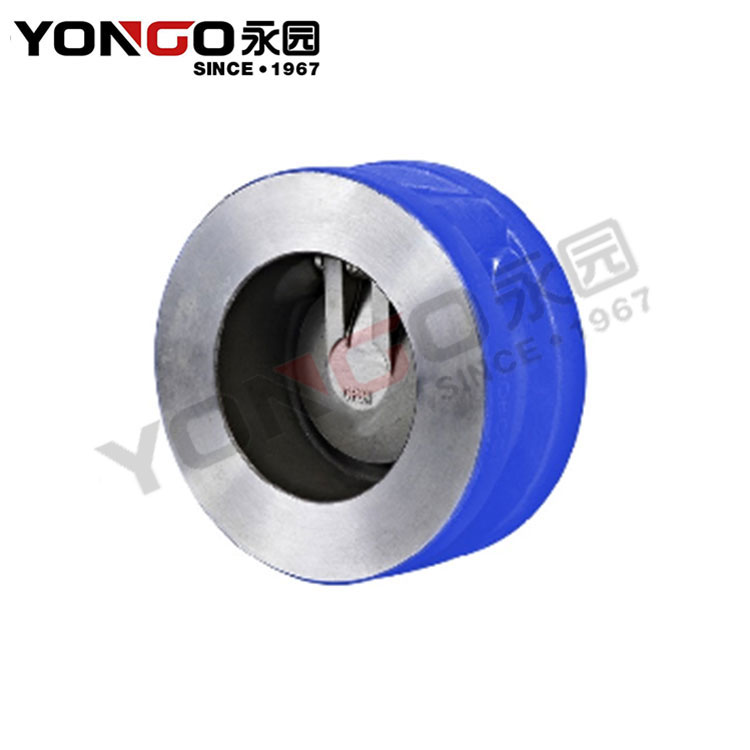

| Узел / объект | Рекомендуемый тип обратного клапана | Материал корпуса (по ГОСТ) |
| Выкидная линия нефтяной скважины | Поворотный межфланцевый (wafer) тип «двойной диск» | Сталь 20Л, 25Л (до 4 МПа); сталь 12Х18Н9ТЛ (для H₂S) |
| Нагнетательная линия ДНС | Подъёмный (шаровой) с пружиной, класс герметичности А | Сталь 09Г2С, 20ГЛ (для низких температур до -40°C) |
| Система ППД (высокое давление) | Осевой (проточный) с металлическим уплотнением | Сталь 35ХМЛ, 20ХМЛ (аналог AISI 4140) |
| Газораспределительный пункт (ГРП) | Пружинный муфтовый (латунь или нержавейка) для малых диаметров | Латунь ЛЦ40С, нержавеющая сталь 12Х18Н10Т |
В таблице приведены типовые решения, однако окончательный выбор обратного клапана всегда должен быть подтверждён расчётом гидравлических потерь и совместимости со средой. Наши технические специалисты помогают с подбором по спецификациям заказчика.
4. Использование обратных клапанов в газопроводах и компрессорных станциях
Газовая отрасль имеет свои особенности: сжимаемость среды, высокие скорости потока и опасность образования детонационной волны при гидроударе. На межпромысловых газопроводах обратные клапаны устанавливаются на байпасных линиях и на выходе каждого компрессора. Мы, изучив статистику аварий на магистральных газопроводах, отмечаем, что резкое закрытие обратного клапана может само по себе вызвать скачок давления. Поэтому для газа используют обратные клапаны с демпфирующим устройством (медленное захлопывание).
На газораспределительных станциях (ГРС) обратный клапан монтируется после регулятора давления, чтобы предотвратить обратный поток газа из линии низкого давления в высокую при аварийном открытии байпаса. Это требование отражено в СП 62.13330.2011. Кроме того, в системах осушки и очистки газа (адсорберы, сепараторы) обратные клапаны устанавливаются на линиях регенерации сорбента — они защищают адсорбер от попадания влажного газа.
Одним из сложных узлов является узел запуска и приёма скребков (камера пуска-приёма СОД). Там обратные клапаны на продувочных свечах исключают подпор газа из факельной линии. Мы поставляли обратные клапаны с конусным затвором для ГРО «Уралсиб» — они работают при перепаде давления 0,1-16 МПа без вибрации.
5. Требования к материалам и испытаниям по ГОСТ для нефтегазовых обратных клапанов
Любой обратный клапан, поставляемый на объекты нефтегазового комплекса России, должен соответствовать ГОСТ 33259-2015 (фланцевые соединения), ГОСТ 9544-2015 (герметичность затвора), а также ТР ТС 010/2011 и 032/2013. Мы всегда проверяем обратные клапаны по трём категориям: герметичность по корпусу, герметичность по затвору и время срабатывания.
По ГОСТ 24856-2014 обратные клапаны классифицируются на подъёмные, поворотные, дисковые и осевые. Для агрессивных сред с высоким содержанием сероводорода (до 8%) обязательно применение материалов по ГОСТ Р 53681-2009 (NACE MR0175). В противном случае возникают сульфидное коррозионное растрескивание и разрушение пружин. Наша компания предлагает обратные клапаны из легированных сталей с покрытием из нитрида титана по требованию.
Перед отправкой каждый обратный клапан испытывается на стенде:
- Гидравлическое испытание корпуса давлением 1,5×PN (мин. 5 минут);
- Пневматическое испытание затвора давлением 0,6 МПа (контроль пузырьков);
- Проверка момента открытия (перепад давления не более 0,05 кгс/см² для дисковых типов).
Часто задаваемые вопросы (FAQ) по обратным клапанам для нефтегазовой отрасли
Вопрос 1: Можно ли устанавливать обратный клапан горизонтально и вертикально? Влияет ли это на его работу?
Да, большинство обратных клапанов (поворотные межфланцевые, дисковые) работают в любом положении, кроме строго вертикального потока снизу вверх для подъёмных типов. Для подъёмных обратных клапанов ось штока должна быть вертикальной, иначе пружина не сможет вернуть шар в седло. Наш опыт показывает, что при горизонтальной установке подъёмного клапана на газе возникает «хлопание» — мы рекомендуем использовать специальные центрирующие пружины. Всегда сверяйтесь с паспортом изделия: завод Чжэцзян Юнюань Клапан Ко., Лтд указывает допустимые монтажные положения в инструкции.
Вопрос 2: Как выбрать обратный клапан для среды с высоким содержанием парафина и асфальтенов?
В нефти с высоким содержанием парафина (свыше 6%) стандартные поворотные клапаны быстро закоксовываются и не обеспечивают герметичность. Мы рекомендуем использовать обратные клапаны с принудительным открытием (типа «захлопка» с рычагом и противовесом) или осевые клапаны с антипригарным покрытием седла (Teflon или PEEK). Также важно проводить регулярную пропарку линии. Мы для таких условий предлагаем обратные клапаны с возможностью промывки через штуцер.
Вопрос 3: Требуется ли техническое обслуживание обратного клапана на газопроводе высокого давления?
Обязательно. Согласно правилам ПБ 12-609-03, периодичность обслуживания — не реже 1 раза в 12 месяцев. При ТО проверяют: состояние пружины (остаточная деформация), износ уплотнительных колец, коррозию корпуса, а также герметичность затвора опрессовкой. На газопроводах с влажным газом особенно страдает пружина — её изготавливают из коррозионностойкой стали. Наши клиенты часто продлевают межремонтный интервал до 2 лет при использовании обратных клапанов с керамическими парами трения.
Заключение и рекомендации от производителя
Мы рассмотрели ключевые точки применения обратного клапана в нефтегазовой отрасли: от устья скважины до узлов учёта. Ошибка при выборе типа или материала приводит к простоям и затратным ремонтам. Наши специалисты Чжэцзян Юнюань Клапан Ко., Лтд имеют многолетний опыт оснащения объектов ПАО «Газпром», «Лукойл» и «Роснефть». Мы предлагаем полное техническое сопровождение: подбор по вашим параметрам (давление, среда, температура), предоставление 3D-моделей, а также выездную инспекцию изготовления.
