Где чаще всего применяются поворотные обратные клапаны?

Обратный клапан — это элемент трубопроводной арматуры, который пропускает рабочую среду только в одном направлении и автоматически перекрывает поток при его изменении на противоположное. Среди всех типов обратных клапанов поворотная конструкция является наиболее распространённой в промышленности. По данным отраслевых исследований, до 30% аварийных остановок насосного оборудования связано с отсутствием или неправильной установкой обратного клапана. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали основные области применения поворотных обратных клапанов и подготовили рекомендации по их правильному монтажу.

В этой статье мы рассмотрим ключевые сферы применения поворотных обратных клапанов, их конструктивные особенности и преимущества, а также уделим значительное внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке обратного клапана могут привести к серьёзным авариям и выходу из строя дорогостоящего оборудования.

1. Что такое поворотный обратный клапан и его конструктивные особенности

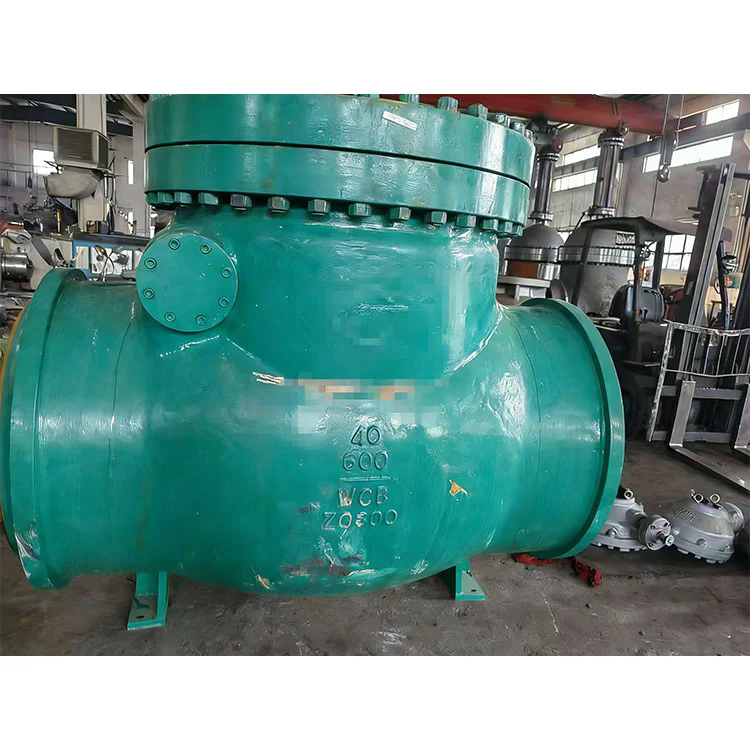

Поворотный обратный клапан — это устройство, в котором запирающий элемент (диск или захлопка) вращается вокруг оси, закреплённой в корпусе. При движении потока в прямом направлении диск открывается и пропускает среду. При изменении направления потока диск автоматически закрывается под действием собственного веса, пружины или давления обратного потока.

Основные конструктивные особенности поворотных обратных клапанов:

• Простота конструкции — минимум движущихся частей, что обеспечивает высокую надёжность.
• Минимальное гидравлическое сопротивление — благодаря полнопроходной конструкции.
• Быстрое срабатывание — закрытие происходит за доли секунды.
• Возможность установки на горизонтальных и вертикальных трубопроводах — в зависимости от модели.
• Различные варианты уплотнений — металлические, эластомерные, комбинированные.

Поворотные обратные клапаны могут быть изготовлены из чугуна, углеродистой стали, нержавеющей стали и других материалов в зависимости от агрессивности среды и условий эксплуатации.

2. Основные области применения поворотных обратных клапанов

Поворотные обратные клапаны находят применение в самых разных отраслях промышленности. Рассмотрим основные из них.

2.1 Насосные станции и системы водоснабжения

Одна из самых распространённых сфер применения поворотных обратных клапанов — насосные станции. Клапан устанавливается на нагнетательной линии каждого насоса и предотвращает обратный поток воды при его остановке. Это защищает насос от гидроудара и обратного вращения рабочего колеса. В системах водоснабжения поворотные обратные клапаны также используются для разделения контуров и предотвращения смешивания воды из разных источников.

2.2 Энергетика (ТЭС, АЭС, ГЭС)

В энергетике обратные клапаны устанавливаются на питательных насосах котлов, конденсатных насосах, системах охлаждения и паропроводах. Они предотвращают обратный поток пара и воды, защищая турбины и другое оборудование от повреждений. Для АЭС требования к надёжности обратных клапанов особенно высоки.

2.3 Нефтегазовая отрасль

В нефтегазовой промышленности поворотные обратные клапаны применяются на трубопроводах для перекачки нефти и газа, на насосных станциях и компрессорных установках. Они защищают оборудование от обратного потока и обеспечивают безопасность технологических процессов.

2.4 Жилищно-коммунальное хозяйство

В системах отопления и горячего водоснабжения поворотные обратные клапаны предотвращают обратный поток теплоносителя, что обеспечивает правильную циркуляцию и защищает оборудование. Также они используются в системах канализации для предотвращения обратного тока сточных вод.

2.5 Судостроение и морская техника

На судах поворотные обратные клапаны применяются в системах охлаждения двигателей, балластных системах, системах пожаротушения. Они должны выдерживать агрессивное воздействие морской воды и обеспечивать надёжную работу в условиях качки.

2.6 Металлургия и химическая промышленность

В этих отраслях обратные клапаны используются для защиты оборудования от обратного потока агрессивных сред, а также для разделения технологических линий. Выбор материала клапана определяется химической стойкостью к конкретной среде.

3. Ошибки при выборе и монтаже поворотных обратных клапанов

Неправильный выбор или установка обратного клапана может привести к серьёзным последствиям, включая аварии и выход оборудования из строя.

• Неправильная ориентация клапана — установка против стрелки направления потока делает клапан неработоспособным.
• Использование клапана, не соответствующего параметрам системы — по давлению, температуре или среде.
• Отсутствие фильтра перед клапаном — приводит к заклиниванию запирающего элемента.
• Недостаточная затяжка фланцев — протечки и ослабление соединения.
• Отсутствие компенсации теплового расширения — деформация корпуса и трубопровода.

4. Правильный монтаж поворотного обратного клапана

Около 40% нашего материала посвящено правильному монтажу поворотного обратного клапана, так как от этого напрямую зависит его надёжность и эффективность.

4.1 Выбор места установки

Поворотный обратный клапан должен устанавливаться на прямых участках трубопровода. Для горизонтальных трубопроводов рекомендуется установка на расстоянии не менее 5 диаметров трубы до клапана и 2 диаметров после. Это обеспечивает стабилизацию потока и правильное срабатывание диска.

4.2 Подготовка трубопровода

Перед установкой клапана необходимо очистить трубопровод от загрязнений, ржавчины и окалины. Рекомендуется устанавливать фильтр-грязевик перед обратным клапаном для защиты от твёрдых частиц.

4.3 Установка клапана

1. Убедитесь, что стрелка на корпусе клапана совпадает с направлением потока в трубопроводе.
2. Установите уплотнительные прокладки между фланцами клапана и трубопровода.
3. Затяните болты крест-накрест с усилием, указанным в паспорте клапана.
4. Проверьте свободу хода запирающего элемента (для клапанов с ручной проверкой).

4.4 Проверка после монтажа

После установки необходимо провести гидравлические испытания системы на герметичность. Проверьте работу клапана при остановке насоса — диск должен закрыться и удерживать давление. При обнаружении протечек — подтяните соединения или замените уплотнения.

4.5 Типичные ошибки монтажа

• Установка клапана вверх ногами — игнорирование стрелки направления.
• Отсутствие прямых участков — турбулентность и неправильная работа.
• Перетяжка болтов — деформация уплотнений.
• Отсутствие фильтра — заклинивание клапана.

Наши специалисты ООО «Чжэцзянская компания запорной арматуры Яньчэн» рекомендуют доверять монтаж обратных клапанов квалифицированным специалистам и использовать только качественные уплотнительные материалы.

5. Техническое обслуживание поворотных обратных клапанов

Для обеспечения длительного срока службы обратного клапана необходимо регулярное обслуживание:

• Визуальный осмотр — ежемесячно на предмет протечек и внешних повреждений.
• Проверка герметичности — при плановых остановках насосов.
• Очистка от загрязнений — при обнаружении отложений.
• Замена уплотнений — при первых признаках износа.

Периодичность проверок устанавливается в соответствии с регламентом эксплуатации объекта, но не реже одного раза в 6 месяцев.
