Где используются синхронные двигатели высокого напряжения на электростанциях?
2026-08-07
Синхронные двигатели высокого напряжения являются ключевыми элементами в составе вспомогательного оборудования современных электростанций. Они обеспечивают работу критически важных механизмов, от которых зависит стабильность и эффективность генерации электроэнергии. По данным отраслевых исследований, до 70% всей электроэнергии, потребляемой на собственные нужды тепловых и атомных электростанций, расходуется на привод высоковольтных синхронных двигателей. Инженеры Tellhow Shenyang Electric Machine Co., Ltd. проанализировали применение синхронных двигателей высокого напряжения на электростанциях и подготовили обзор основных узлов и агрегатов, где они используются.
В этой статье мы рассмотрим ключевые области применения: привод питательных насосов, дутьевых вентиляторов, дымососов, мельниц, компрессорных установок и генераторов. Вы получите полное представление о том, где и почему синхронные двигатели высокого напряжения являются оптимальным решением.
1. Привод питательных насосов котлоагрегатов
Одним из наиболее ответственных применений синхронных двигателей высокого напряжения на электростанциях является привод питательных насосов. Эти насосы подают питательную воду в паровые котлы под высоким давлением (до 30–40 МПа). От их надёжной работы зависит непрерывность производства пара и предотвращение аварийных остановок котлов.
Синхронные двигатели для питательных насосов имеют следующие особенности:
- Высокая мощность — от 1 до 15 МВт и более, что позволяет перекачивать большие объёмы воды.
- Постоянная скорость вращения — синхронные двигатели работают с постоянной скоростью, что обеспечивает стабильный расход воды независимо от нагрузки.
- Возможность работы в тяжёлых условиях — двигатели имеют специальную изоляцию и системы охлаждения для работы при высоких температурах и влажности в котельном отделении.
На современных ТЭС и АЭС применяются синхронные двигатели с частотным регулированием, что позволяет оптимизировать расход питательной воды в зависимости от нагрузки котла. Это даёт экономию электроэнергии до 10–15% по сравнению с двигателями без регулирования.
В нашей практике был случай замены трёх асинхронных двигателей питательных насосов на синхронные с частотным управлением на ТЭЦ в Сибири. Экономия электроэнергии составила более 3 млн кВт·ч в год.
2. Привод дымососов и дутьевых вентиляторов
Дымососы и дутьевые вентиляторы являются важнейшими агрегатами, обеспечивающими тягу в котлах и удаление дымовых газов. Синхронные двигатели высокого напряжения используются для их привода по следующим причинам:
- Необходимость высокой надёжности — остановка дымососа или вентилятора приводит к немедленной остановке котла.
- Большая мощность — двигатели дымососов могут иметь мощность до 10 МВт.
- Высокий КПД — синхронные двигатели имеют КПД до 97–98%, что снижает потери энергии на собственные нужды станции.
Синхронные двигатели для дымососов обычно имеют систему воздушного или водяного охлаждения, так как они работают в условиях запылённого воздуха и повышенных температур. Они также оснащаются системами автоматического управления для поддержания необходимого разрежения в топке.
На крупных электростанциях применяются двигатели с номинальным напряжением 6 кВ или 10 кВ, что позволяет снизить токи и уменьшить потери в питающих кабелях.

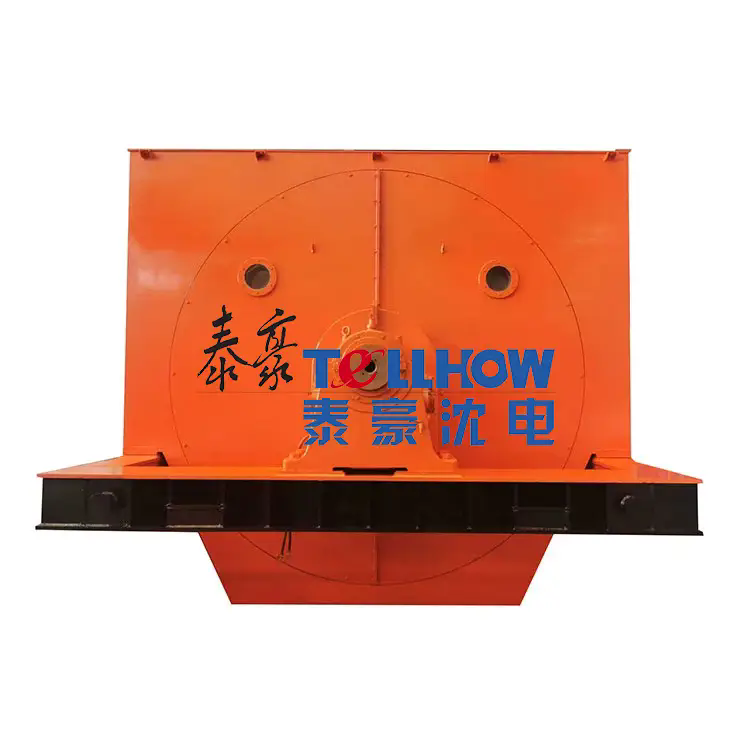

3. Привод углеразмольных мельниц
На тепловых электростанциях, работающих на твёрдом топливе, синхронные двигатели высокого напряжения используются для привода углеразмольных мельниц. Эти агрегаты измельчают уголь до пылевидного состояния, необходимого для эффективного сжигания в котлах.
Особенности применения:
- Высокий пусковой момент — мельницы требуют значительного момента при запуске из-за инерции тяжёлых размольных элементов.
- Возможность работы с переменной нагрузкой — синхронные двигатели могут работать с изменяющейся нагрузкой в зависимости от требуемой производительности мельницы.
- Износостойкость — двигатели имеют усиленную изоляцию и защиту от вибрации, возникающей при работе мельниц.
Для этих целей используются двигатели с номинальной мощностью от 500 кВт до 5 МВт. Они оснащаются системами контроля температуры обмоток и подшипников, что позволяет своевременно обнаруживать неисправности и предотвращать аварийные остановки.
4. Привод компрессорных установок
На электростанциях синхронные двигатели высокого напряжения широко применяются для привода компрессоров, обеспечивающих сжатый воздух для нужд станции:
- Привод турбокомпрессоров — для подачи воздуха в котлы под давлением.
- Привод воздушных компрессоров — для пневматических систем управления и инструментов.
- Привод холодильных компрессоров — для систем охлаждения вспомогательного оборудования.
| Применение | Диапазон мощности, МВт | Напряжение, кВ | Особенности |
| Питательные насосы | 1–15 | 6/10 | Высокий момент, стабильная скорость |
| Дымососы и вентиляторы | 0,5–10 | 6/10 | Высокая надёжность, пылезащита |
| Углеразмольные мельницы | 0,5–5 | 6 | Высокий пусковой момент, виброзащита |
| Компрессорные установки | 0,2–4 | 6/10 | Длительная непрерывная работа |
| Генераторный режим | 0,5–3 | 6/10 | Режим синхронного компенсатора |
5. Синхронные компенсаторы и генераторный режим
Синхронные двигатели высокого напряжения на электростанциях также могут использоваться в режиме синхронных компенсаторов. В этом режиме они работают без активной нагрузки на валу, потребляя только реактивную мощность для компенсации индуктивной составляющей в сети.
Режим синхронного компенсатора позволяет:
- Регулировать напряжение в сети — поддерживать стабильное напряжение в магистралях электростанции.
- Снижать потери реактивной мощности — компенсировать реактивную мощность, потребляемую другими агрегатами.
- Повышать коэффициент мощности — улучшать энергетические показатели станции.
Синхронные компенсаторы особенно востребованы на станциях с большим количеством асинхронных нагрузок и на линиях электропередач. Современные синхронные двигатели Tellhow Shenyang Electric Machine Co., Ltd. имеют встроенные системы управления, позволяющие автоматически переключаться между двигательным и компенсирующим режимами.
Часто задаваемые вопросы о синхронных двигателях высокого напряжения
Синхронные двигатели имеют более высокий КПД (97–98% против 94–96% у асинхронных), что особенно важно для агрегатов, работающих длительное время с постоянной нагрузкой. Они также могут работать с коэффициентом мощности, близким к единице, или даже генерировать реактивную мощность, что улучшает энергетические показатели станции. Синхронные двигатели обеспечивают постоянную скорость вращения, независимо от нагрузки, что критично для насосов и вентиляторов. Кроме того, они имеют больший пусковой момент, что важно для тяжёлых механизмов, таких как углеразмольные мельницы.
При правильной эксплуатации и регулярном обслуживании срок службы синхронных двигателей высокого напряжения составляет 25–30 лет. Ключевые факторы, влияющие на долговечность: качество изоляции, температура обмоток, условия охлаждения, вибрационные нагрузки. Современные двигатели Tellhow оснащаются системами мониторинга, которые позволяют прогнозировать износ и своевременно проводить профилактические работы. Замена подшипников обычно требуется через 50 000–80 000 часов работы (около 6–10 лет непрерывной эксплуатации).
Да, синхронные двигатели высокого напряжения на электростанциях требуют интенсивного охлаждения. Используются системы воздушного охлаждения (закрытые или проточные) и водяного охлаждения для наиболее мощных агрегатов. Воздушное охлаждение применяется для двигателей мощностью до 5–7 МВт, водяное — для более мощных машин. Водяное охлаждение позволяет отводить больше тепла и поддерживать температуру обмоток на безопасном уровне, что продлевает срок службы изоляции. Наши двигатели оснащаются системами контроля температуры с автоматическим регулированием интенсивности охлаждения.
Да, современные синхронные двигатели могут работать с регулируемой частотой вращения при использовании частотных преобразователей. Это особенно актуально для насосов и вентиляторов, где регулирование скорости позволяет экономить электроэнергию при частичных нагрузках. Однако для этого требуется специальное исполнение двигателя с усиленной изоляцией, так как частотные преобразователи создают перенапряжения на обмотках. Компания Tellhow Shenyang Electric Machine Co., Ltd. предлагает двигатели, специально разработанные для работы с частотными преобразователями.
Система защиты синхронных двигателей высокого напряжения включает: защиту от токов короткого замыкания, от перегрузки, от потери возбуждения, от асинхронного хода (выпадения из синхронизма), от повышения температуры обмоток и подшипников, от несимметрии напряжения. Также предусмотрена защита от вибрации и дифференциальная защита для двигателей мощностью более 2 МВт. Наши двигатели комплектуются современными микропроцессорными блоками защиты, которые обеспечивают быстрое отключение при аномальных режимах и предотвращают повреждение оборудования.
Статья подготовлена инженерно-техническим центром Tellhow Shenyang Electric Machine Co., Ltd. — производителя синхронных двигателей высокого напряжения, генераторов и электрических машин для энергетической промышленности. Наши специалисты имеют многолетний опыт проектирования и поставки двигателей для тепловых, атомных и гидроэлектростанций. Приведённые данные основаны на реальных проектах и технических расчётах, выполненных в соответствии с требованиями ГОСТ и международных стандартов.
