Где используются синхронные двигатели высокого напряжения в нефтехимии?
2026-07-22
Синхронные двигатели высокого напряжения традиционно ассоциируются с нефтегазовым сектором, однако их применение значительно шире. Эти машины находят использование в отраслях, где требуется высокая мощность, стабильность частоты вращения и высокий коэффициент полезного действия. По данным отраслевых исследований, до 40% высоковольтных синхронных двигателей в мире установлены в отраслях, не связанных с переработкой углеводородов. Инженеры Tellhow Shenyang Electric Machine Co., Ltd. провели анализ применения синхронных двигателей высокого напряжения в различных секторах промышленности, чтобы показать их универсальность и ключевые преимущества.
В этой статье мы разберём основные области применения синхронных двигателей высокого напряжения за пределами нефтехимической отрасли: гидроэнергетика, металлургия, цементная промышленность, железнодорожный транспорт и компрессорные станции. Вы узнаете о конструктивных особенностях, определяющих их востребованность, и о том, как эти двигатели обеспечивают эффективность и надёжность в различных промышленных условиях.
1. Гидроэнергетика: синхронные двигатели для гидроаккумулирующих станций и насосов

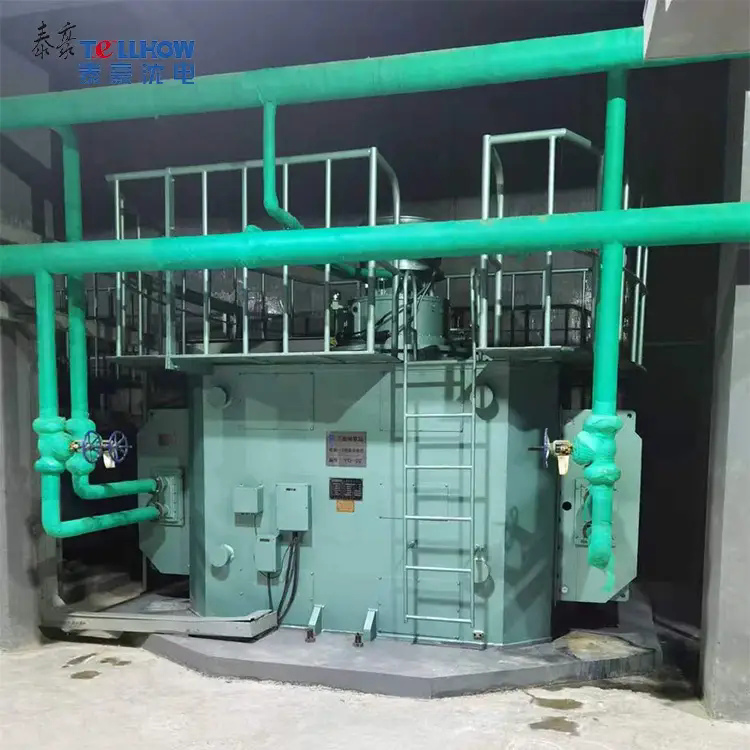

В гидроэнергетике синхронные двигатели высокого напряжения используются в качестве приводов для насосов гидроаккумулирующих электростанций (ГАЭС). Эти станции работают в режиме насос-турбина: в периоды низкого потребления электроэнергии двигатели перекачивают воду из нижнего водохранилища в верхнее, а в часы пик — работают в генераторном режиме. Синхронные двигатели высокого напряжения обеспечивают в таких режимах высокую эффективность и возможность плавного регулирования мощности.
Ключевые преимущества синхронных двигателей высокого напряжения для гидроэнергетики:
- Высокий КПД — достигает 98–99% для крупных машин, что критично при длительной работе в насосном режиме.
- Возможность работы в режиме компенсатора реактивной мощности — улучшает качество электроэнергии в сети.
- Длительный срок службы — при правильной эксплуатации ресурс составляет 30–40 лет.
На крупных ГАЭС, таких как Загорская ГАЭС в России или Dinorwig в Великобритании, установлены синхронные двигатели мощностью до 300 МВт. Эти двигатели работают в тяжёлых условиях частых пусков и остановок, что требует особой конструкции ротора и системы охлаждения.
2. Металлургия: приводы прокатных станов и мощных вентиляторов
Металлургическая промышленность является одним из крупнейших потребителей высоковольтных синхронных двигателей вне нефтехимии. Здесь они применяются для привода прокатных станов, мощных вентиляторов и компрессоров, а также в системах газоочистки.
Основные применения в металлургии:
- Прокатные станы — синхронные двигатели высокого напряжения обеспечивают точное поддержание скорости при изменении нагрузки, что критично для получения качественного проката.
- Доменные воздуходувки — приводы мощных вентиляторов для подачи воздуха в доменные печи требуют двигателей мощностью 10–30 МВт.
- Вентиляционные системы — обеспечивают удаление газов и очистку воздуха в цехах с высокой загазованностью.
В металлургии синхронные двигатели высокого напряжения особенно ценятся за способность работать при значительных перегрузках (до 1,5–2 кратного превышения номинального момента) без потери синхронизма. Это достигается благодаря мощной обмотке возбуждения и высокому моменту инерции ротора.
3. Цементная промышленность: приводы дробилок и мельниц
Цементная промышленность является ещё одной важной областью применения синхронных двигателей высокого напряжения. Производство цемента требует измельчения сырья в шаровых и вертикальных мельницах, а также работу мощных дробилок и вентиляторов.
Применение синхронных двигателей высокого напряжения в цементной отрасли:
- Шаровые мельницы — приводы мощностью 3–15 МВт для помола клинкера и сырья. Требуют высокого пускового момента и стабильности частоты вращения.
- Вертикальные мельницы — для помола угля и сырья, где важна плавность регулирования.
- Роторные дробилки — приводы для первичного и вторичного дробления известняка и глины.
Цементные заводы часто расположены в регионах со сложными климатическими условиями, где синхронные двигатели высокого напряжения должны быть адаптированы к широкому диапазону температур. Двигатели с воздушным и водяным охлаждением используются в зависимости от условий эксплуатации.
| Отрасль | Типовое применение | Диапазон мощностей | Особые требования |
| Гидроэнергетика | Насосы ГАЭС, генераторы | 50–300 МВт | Работа в обоих направлениях, частая смена режимов |
| Металлургия | Прокатные станы, доменные вентиляторы | 5–30 МВт | Высокие перегрузочные способности, вибростойкость |
| Цементная промышленность | Шаровые мельницы, дробилки | 3–15 МВт | Высокий пусковой момент, пылезащита |
| Железнодорожный транспорт | Тяговые двигатели локомотивов | 1–6 МВт | Высокая удельная мощность, вибростойкость |
| Компрессорные станции | Приводы газоперекачивающих агрегатов | 10–40 МВт | Длительная непрерывная работа, высокий КПД |
4. Железнодорожный транспорт: тяговые синхронные двигатели
В железнодорожном транспорте синхронные двигатели высокого напряжения активно применяются в качестве тяговых двигателей для магистральных тепловозов и электровозов. По сравнению с асинхронными двигателями, синхронные обеспечивают более высокий КПД и лучшую регулируемость в широком диапазоне скоростей.
Преимущества синхронных двигателей высокого напряжения для тягового применения:
- Высокая удельная мощность — на единицу массы двигателя приходится большая мощность, что важно для транспортных средств.
- Минимальные потери — в сравнении с асинхронными двигателями потери в обмотке возбуждения меньше, что даёт экономию электроэнергии.
- Возможность работы на высоких частотах вращения — позволяет сократить массу и габариты редукторов.
Современные скоростные поезда (например, некоторые модели Siemens Velaro) используют синхронные двигатели с постоянными магнитами, работающие от инверторов. Однако для мощных грузовых локомотивов всё ещё применяются синхронные двигатели с обмоткой возбуждения, которые менее чувствительны к перегреву и перегрузкам.
5. Компрессорные станции магистральных газопроводов (не нефтехимические)
Хотя компрессорные станции часто ассоциируются с нефтехимией, синхронные двигатели высокого напряжения также используются на газопроводах для перекачки природного газа в системы газоснабжения городов и промышленных регионов. Это направление не относится к переработке углеводородов, а является частью транспортной инфраструктуры.
Применения включают приводы газоперекачивающих агрегатов (ГПА), где синхронные двигатели обеспечивают:
- Длительную непрерывную работу (до 8000 часов в год) с высоким КПД.
- Работу с переменной частотой вращения для регулирования производительности.
- Низкий уровень шума и вибрации, что важно для объектов вблизи населённых пунктов.
На газораспределительных станциях и в подземных хранилищах газа также используются синхронные двигатели высокого напряжения для привода центробежных компрессоров, работающих в условиях высокого давления и агрессивных сред.
Часто задаваемые вопросы о синхронных двигателях высокого напряжения
Основное отличие заключается в том, что синхронный двигатель вращается строго с синхронной частотой, определяемой частотой питающей сети и числом пар полюсов, независимо от нагрузки. Асинхронный двигатель имеет скольжение — его частота вращения всегда немного ниже синхронной. Это делает синхронные двигатели идеальными для приводов, где требуется стабильная частота вращения (прокатные станы, компрессоры). Кроме того, синхронные двигатели могут работать с коэффициентом мощности, близким к единице, или даже быть перевозбуждёнными для компенсации реактивной мощности в сети.
Для синхронных двигателей высокого напряжения применяются три основных типа охлаждения: воздушное (IC01, IC06), водяное (IC81W, IC86W) и водородное (для очень мощных машин). Воздушное охлаждение используется для двигателей мощностью до 10–15 МВт, водяное — для более мощных машин, где требуется более интенсивный отвод тепла. Водородное охлаждение применяется для агрегатов мощностью свыше 100 МВт (например, для турбогенераторов). Выбор типа охлаждения определяется условиями эксплуатации, загрязнённостью окружающей среды и требованиями к габаритам.
Да, но для этого требуется преобразователь частоты (частотный привод), который питает статорные обмотки напряжением переменной частоты и амплитуды. Синхронные двигатели управляются по векторному принципу или по принципу прямого управления моментом, что обеспечивает плавную регулировку частоты вращения от нуля до номинального значения и выше. Однако такие системы сложнее и дороже, чем для асинхронных двигателей. В некоторых применениях (например, в прокатных станах) используются комбинированные системы с регулируемым возбуждением.
При правильной эксплуатации и своевременном обслуживании (замена подшипников, контроль изоляции, замена щёток) ресурс синхронного двигателя высокого напряжения составляет 25–40 лет. Критическим элементом является изоляция обмоток статора, которая стареет под воздействием температуры и электрических нагрузок. Современные системы изоляции на основе слюды и эпоксидных смол выдерживают до 1 000 000 часов при нормальных условиях. Регулярный мониторинг частичных разрядов в изоляции позволяет прогнозировать её состояние и предотвращать внезапные отказы.
Да, синхронные двигатели высокого напряжения применяются для привода крупных насосов в системах водоснабжения и водоотведения, особенно на магистральных насосных станциях. Они обеспечивают высокий КПД при длительной непрерывной работе и могут быть адаптированы для работы с частотными преобразователями для регулирования подачи. Однако для более простых насосных установок с постоянной подачей часто используются асинхронные двигатели как более дешёвые и простые в обслуживании. Синхронные двигатели выбираются, когда требуется высокая эффективность или работа в энергосистеме с нестабильным напряжением.
Статья подготовлена инженерно-техническим центром Tellhow Shenyang Electric Machine Co., Ltd. — производителя синхронных и асинхронных электрических машин высокого напряжения для промышленности и энергетики. Наши специалисты имеют практический опыт проектирования, производства и сервисного обслуживания синхронных двигателей для различных отраслей, включая гидроэнергетику, металлургию и транспорт. Приведённые данные основаны на многолетнем опыте эксплуатации оборудования в различных климатических условиях.
