Где применяются синхронные двигатели высокого напряжения в металлургии?

Металлургическая промышленность предъявляет особые требования к электроприводам: высокая мощность, надёжность в тяжёлых условиях эксплуатации, стабильность скорости и способность работать с ударными нагрузками. Синхронные двигатели высокого напряжения являются оптимальным решением для этих задач. Инженеры Tellhow Shenyang Electric Machine Co., Ltd. проанализировали применение синхронных машин на металлургических комбинатах и готовы представить обзор основных зон их использования.

В этой статье мы рассмотрим ключевые области применения синхронных двигателей высокого напряжения в металлургии: прокатные станы, дробильно-размольное оборудование, насосные и вентиляторные установки, а также агрегаты для кислородных станций. Вы получите практические рекомендации по выбору и эксплуатации этого оборудования.

1. Особенности синхронных двигателей высокого напряжения

Синхронные двигатели высокого напряжения — это электрические машины, у которых скорость вращения ротора строго синхронизирована с частотой питающей сети (50 Гц), а обмотка возбуждения расположена на роторе и питается постоянным током через контактные кольца или бесконтактную систему.

Ключевые характеристики синхронных двигателей:

• Диапазон напряжений: 3 кВ, 6 кВ, 10 кВ (в России стандартом является 6 кВ и 10 кВ).
• Диапазон мощностей: от сотен кВт до десятков МВт (в металлургии наиболее распространены двигатели мощностью 0,5–10 МВт).
• Скорость вращения: от 150 до 3000 об/мин (в зависимости от числа пар полюсов).
• КПД: достигает 97–98%, что делает их наиболее экономичными среди всех типов электродвигателей.

Основное преимущество синхронных двигателей — возможность работы с коэффициентом мощности cosφ = 1 и даже с опережающим током (при перевозбуждении), что позволяет компенсировать реактивную мощность в сети и снижать потери на передачу электроэнергии. Это особенно важно для металлургических предприятий, где протяжённость линий электропередач велика.

Кроме того, синхронные двигатели обладают высоким пусковым моментом (до 1,5 от номинального) и способностью выдерживать кратковременные перегрузки до 2,5–3 раз от номинальной мощности.

2. Применение в прокатных станах

Прокатные станы — это сердце металлургического производства, и именно здесь синхронные двигатели высокого напряжения нашли наиболее широкое применение.

Главные линии прокатных станов требуют огромной мощности для вращения валков, обжатия металла и обеспечения высокой производительности. В зависимости от типа стана (сортопрокатный, листопрокатный, трубопрокатный) используются двигатели мощностью от 2 до 15 МВт.

Особенности применения синхронных двигателей на прокатных станах:

• Реверсивный режим — прокатные станы часто работают в реверсивном режиме, и синхронные двигатели с системой управления возбуждением легко переключают направление вращения.
• Высокий пусковой момент — особенно важен при пуске стана с зажатой полосой или при преодолении инерционных нагрузок.
• Стабильность скорости — прокатка требует постоянства скорости вращения валков, и синхронный двигатель обеспечивает жёсткую механическую характеристику без колебаний.

На практике, на стане 2800 (листопрокатный стан) устанавливаются синхронные двигатели мощностью 6,5 МВт с напряжением 6 кВ. Они обеспечивают прокатку листов толщиной от 4 до 80 мм со скоростью до 600 мм/с. Благодаря синхронной машине достигается точность по толщине не хуже ±0,02 мм.

Наши специалисты поставляли синхронные двигатели для реконструкции прокатного стана на одном из комбинатов Урала. Замена асинхронных двигателей на синхронные позволила повысить КПД на 3,5% и снизить потребление реактивной мощности на 15%, что дало экономию электроэнергии около 2 млн кВт*ч в год.

3. Применение в дробильно-размольном оборудовании

Дробилки и мельницы — ещё одна область, где синхронные двигатели высокого напряжения используются массово. Эти агрегаты работают с ударными и циклическими нагрузками, требуя от двигателя высокой перегрузочной способности.

Конусные и щековые дробилки для дробления руды и известняка на металлургических комбинатах оснащаются синхронными двигателями мощностью 1–5 МВт. Частота вращения обычно составляет 500–1000 об/мин (через понижающий редуктор).

Шаровые и стержневые мельницы для помола руды требуют длительной работы с высокой загрузкой. Синхронные двигатели обеспечивают плавный пуск с ограничением пускового тока (благодаря системе тиристорного возбуждения), что снижает нагрузку на питающую сеть и увеличивает срок службы механического оборудования.

Типовая конфигурация для мельницы МШР 3,6×5,0 (мельница шаровая с разгрузкой через решётку) — синхронный двигатель 6 кВ, 1250 кВт, 300 об/мин. Такие двигатели способны работать в круглосуточном режиме с коэффициентом загрузки 0,9–0,95.

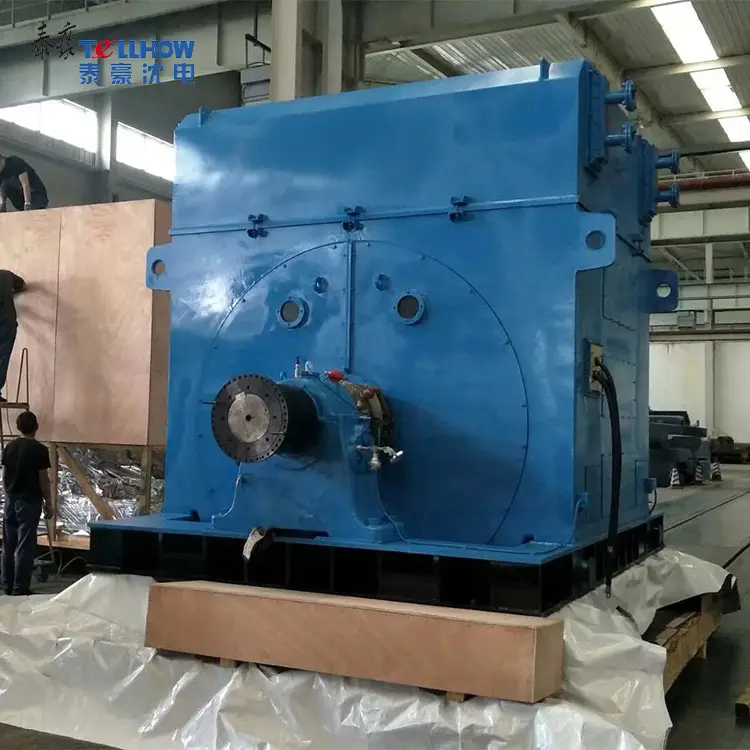

4. Применение в насосах и вентиляторах высокого давления

В металлургии значительная часть электроэнергии расходуется на перекачку воды и подачу воздуха. Синхронные двигатели высокого напряжения широко используются для привода мощных насосов и вентиляторов.

Циркуляционные насосы систем водяного охлаждения печей и прокатных станов (мощность 0,5–2 МВт) обеспечивают непрерывную подачу воды с постоянным расходом. Синхронные двигатели здесь оптимальны благодаря высокой надёжности и длительному сроку службы (до 25–30 лет).

Вентиляторы высокого давления для подачи воздуха в доменные печи (т.н. «воздуходувки») — одни из самых крупных потребителей электроэнергии на металлургическом комбинате. Мощность двигателей достигает 3–8 МВт, а рабочее напряжение — 6 кВ. Синхронные двигатели здесь заменяют асинхронные, так как позволяют регулировать коэффициент мощности и улучшать качество электроэнергии в сети.

На одном из комбинатов Украины мы заменили асинхронный двигатель воздуходувки мощностью 4,5 МВт на синхронный. В результате: повысился КПД на 2,8%, снизился ток на 12% и компенсировалась реактивная мощность на 1,2 Мвар, что позволило отказаться от части батарей статических конденсаторов.

Также синхронные двигатели применяются для привода компрессоров кислородных станций, где требуется стабильная скорость вращения для обеспечения заданного давления газа на выходе.

5. Преимущества синхронных двигателей перед асинхронными в металлургии

Для металлургических предприятий выбор типа двигателя — стратегическое решение. Сравним синхронные и асинхронные двигатели высокого напряжения по ключевым параметрам:

• КПД: синхронный на 2–4% выше, что при мощностях в МВт даёт реальную экономию.
• Коэффициент мощности: у синхронного есть возможность работы с cosφ = 1 (компенсация реактивной мощности), у асинхронного — только 0,85–0,9.
• Перегрузочная способность: синхронный допускает кратковременные перегрузки до 3× Iном, асинхронный — до 2,2×.
• Пусковой момент: синхронный обеспечивает более высокий начальный момент, что важно для дробилок и прокатных станов.
• Стоимость: синхронный двигатель дороже из-за сложной системы возбуждения и контактных колец, но окупается за счёт экономии энергии.

Для длительных режимов работы (более 6000 часов в год) синхронные двигатели становятся предпочтительным выбором благодаря высокой энергоэффективности и сроку окупаемости 2–4 года.
