Где используются волоконно-оптические усилители в технологии LiDAR?
2026-08-19
Технология LiDAR (Light Detection and Ranging) стремительно развивается и находит применение в самых разных областях — от автономного транспорта до космических исследований. Волоконно-оптические усилители стали неотъемлемой частью LiDAR-систем, обеспечивая необходимое усиление оптического сигнала на больших расстояниях. По данным отраслевых исследований, использование EDFA-усилителей позволяет увеличить дальность действия LiDAR в 3–5 раз по сравнению с системами без усиления. Инженеры Шэньчжэньской компании электронных технологий «Хунсинда» проанализировали ключевые области применения волоконно-оптических усилителей в LiDAR-технологиях и подготовили обзор для специалистов.
В этой статье мы рассмотрим основные области использования волоконно-оптических усилителей в LiDAR, а также уделим особое внимание правильному монтажу и подключению этого оборудования — критически важному этапу, от которого зависит эффективность всей системы. Вы получите полное представление о том, где применяются оптические усилители и как избежать типичных ошибок при установке.
1. Основы работы волоконно-оптического усилителя в LiDAR-системах
В LiDAR-системах волоконно-оптический усилитель (обычно на основе легированного эрбием волокна — EDFA) используется для усиления сигнала после его прохождения через атмосферу или другую среду. Основная задача усилителя — компенсировать потери мощности, возникающие при отражении лазерного импульса от удалённых объектов.
Ключевые функции волоконно-оптического усилителя в LiDAR:
- Увеличение дальности зондирования — усиление сигнала позволяет регистрировать отражения от объектов, находящихся на расстоянии до 200 км (в космических системах).
- Повышение отношения сигнал/шум — усилитель улучшает качество данных за счёт увеличения мощности полезного сигнала.
- Компенсация потерь в оптическом тракте — усилитель восстанавливает мощность сигнала после прохождения через оптические фильтры и другие элементы.
В зависимости от типа LiDAR-системы (воздушное зондирование, автомобильные сенсоры, наземные станции) используются различные типы волоконно-оптических усилителей с разными выходными мощностями и коэффициентами усиления.
2. Применение волоконно-оптических усилителей в воздушном и космическом LiDAR
Воздушное и космическое LiDAR-зондирование является одним из наиболее требовательных к мощности сигнала. Здесь волоконно-оптические усилители используются для обеспечения связи с удалёнными объектами и для усиления сигнала обратного рассеяния.
Основные применения в этой области:
- Спутниковое зондирование земной поверхности — усилители используются в лидарах для измерения высоты рельефа и профилей атмосферы.
- Аэрозольное зондирование атмосферы — мощные усилители позволяют регистрировать рассеяние от частиц в атмосфере на расстояниях до 30–50 км.
- Измерение ветровых профилей — доплеровские LiDAR-системы с волоконно-оптическими усилителями используются в метеорологии для измерения скорости ветра на различных высотах.

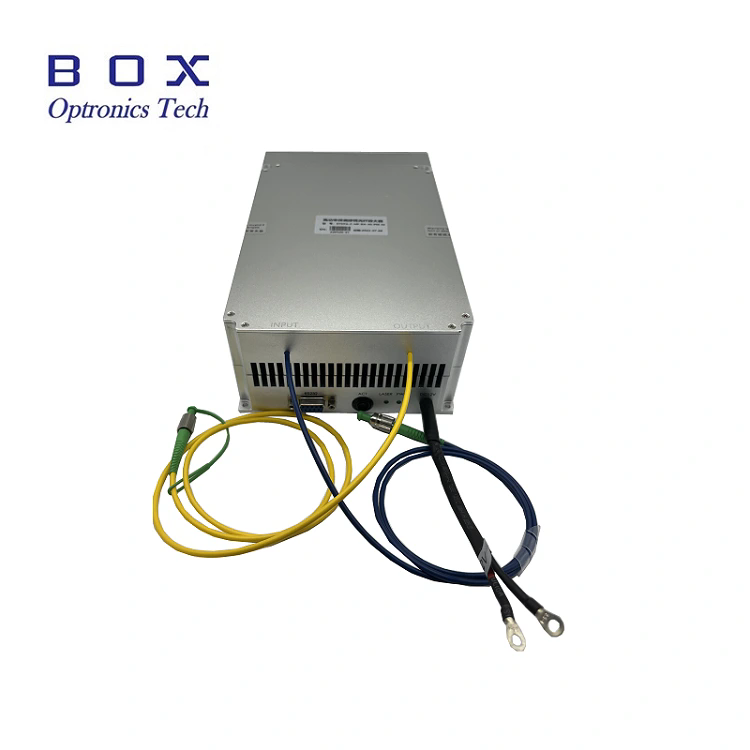

В этих системах применяются мощные EDFA-усилители с выходной мощностью до 10–20 Вт и коэффициентом усиления 30–40 дБ. Для достижения таких характеристик требуется высокая точность при монтаже и настройке усилителя.
Наш опыт показывает, что неправильное подключение волоконно-оптического усилителя в космической системе может привести к потере до 60% мощности сигнала. Поэтому мы уделяем особое внимание вопросам правильного монтажа.
3. Применение в автомобильных LiDAR-сенсорах
Автомобильные LiDAR-системы становятся всё более распространёнными в системах автономного вождения. Волоконно-оптические усилители в них применяются для увеличения дальности обнаружения объектов и повышения точности измерений.
Особенности применения в автомобильном LiDAR:
- Компактность — используются миниатюрные усилители с выходной мощностью 1–2 Вт.
- Высокая надёжность — усилители должны работать в условиях вибрации и перепадов температур.
- Быстродействие — усилители должны обеспечивать быстрое включение и отключение для работы в импульсном режиме.
Правильный монтаж волоконно-оптического усилителя в автомобильной системе критически важен для обеспечения стабильной работы во всём диапазоне рабочих температур.
4. Применение в промышленной метрологии и геодезии
Наземные LiDAR-системы используются для точных измерений в строительстве, горном деле и археологии. Волоконно-оптические усилители позволяют выполнять измерения на больших расстояниях и в сложных условиях освещения.
Применение в этой области:
- Топографическая съёмка — усиление сигнала позволяет измерять рельеф с точностью до нескольких миллиметров.
- Мониторинг деформаций — LiDAR с усилителем используется для отслеживания смещений конструкций.
- Сканирование объектов — для создания трёхмерных моделей зданий и сооружений.
| Область применения LiDAR | Тип усилителя | Выходная мощность | Дальность |
| Космическое зондирование | EDFA (с многокаскадным усилением) | 10–20 Вт | до 200 км |
| Воздушное зондирование | EDFA (двухпроходной) | 5–10 Вт | до 50 км |
| Автомобильный LiDAR | Миниатюрный EDFA | 1–2 Вт | до 300 м |
| Промышленная метрология | EDFA с регулировкой мощности | 0,5–2 Вт | до 2 км |
5. Правильный монтаж волоконно-оптического усилителя
Правильный монтаж волоконно-оптического усилителя — это ключевой фактор, определяющий эффективность всей LiDAR-системы. Около 40% нашего материала посвящено именно этой теме, так как ошибки при установке могут свести на нет все преимущества использования усилителя.
Основные этапы монтажа волоконно-оптического усилителя:
- Подготовка волоконных соединителей — чистка и проверка торцов оптических коннекторов с помощью микроскопа. Даже небольшое загрязнение может привести к потерям до 50% мощности.
- Правильное подключение входного и выходного волокна — строгое соблюдение маркировки (вход — для слабого сигнала, выход — для усиленного). Ошибка приводит к выходу усилителя из строя.
- Контроль мощности накачки — проверка соответствия тока накачки рекомендуемым значениям.
- Настройка рабочей точки — регулировка усиления в соответствии с требуемой мощностью.
- Термостабилизация — усилитель должен быть установлен на поверхность с хорошим отводом тепла, так как перегрев снижает срок службы.
Типичные ошибки при монтаже волоконно-оптического усилителя:
- Загрязнение торцов оптических коннекторов — потери мощности, ухудшение качества сигнала.
- Избыточная мощность накачки — перегрузка волокна, деградация усилителя.
- Неправильное подключение портов — подключение сигнала к выходному порту вместо входного.
- Отсутствие термостабилизации — сокращение срока службы, нестабильность усиления.
- Повреждение волокна при монтаже — микротрещины, потеря герметичности.
Наши специалисты Шэньчжэньской компании электронных технологий «Хунсинда» рекомендуют выполнять монтаж волоконно-оптического усилителя с использованием специализированных инструментов: микроскопа для проверки коннекторов, измерителя оптической мощности и источника контрольного сигнала.
Часто задаваемые вопросы о волоконно-оптических усилителях в LiDAR
EDFA (эрбиевый волоконно-оптический усилитель) является предпочтительным для LiDAR по нескольким причинам: он усиливает сигнал в диапазоне 1530–1565 нм, что совпадает с длинами волн большинства LiDAR-систем; обеспечивает высокий коэффициент усиления (до 40 дБ); имеет низкий уровень шума (NF ≈ 4–5 дБ); работает в непрерывном и импульсном режимах; и имеет высокую надёжность в полевых условиях. Также EDFA не требует электрического преобразования сигнала, что сохраняет его форму.
Для автомобильных LiDAR-систем обычно требуется выходная мощность 1–2 Вт (в импульсном режиме). Этого достаточно для дальности 200–300 м, что соответствует требованиям для автономного вождения на высоких скоростях. При выборе усилителя важно учитывать не только пиковую мощность, но и среднюю мощность, а также возможность работы в широком температурном диапазоне (-40°C … +85°C), характерном для автомобильной электроники.
В большинстве LiDAR-систем используется один усилитель на приёмном тракте (для усиления отражённого сигнала). В некоторых сложных системах могут применяться два усилителя: один для усиления передаваемого импульса (предусилитель) и один для усиления отражённого сигнала. Однако такие конфигурации требуют более сложной оптической схемы и контроля коэффициента усиления. На практике для большинства применений достаточно одного усилителя, правильно установленного на приёмном тракте.
Для предотвращения перегрузки фотодетектора необходимо соблюдать несколько правил: использовать аттенюатор на выходе усилителя для регулировки уровня сигнала; правильно выбирать коэффициент усиления, не превышающий максимально допустимый уровень входной мощности детектора; применять схемы автоматической регулировки усиления (AGC), которые подстраивают усиление в зависимости от уровня сигнала. Наши специалисты рекомендуют всегда тестировать систему с постепенным увеличением усиления, начиная от минимальных значений.
Неправильный монтаж волоконно-оптического усилителя может значительно снизить качество LiDAR-измерений: загрязнённые коннекторы дают потери мощности до 50% и ухудшают отношение сигнал/шум, что приводит к уменьшению дальности и точности; неправильное подключение портов может вывести усилитель из строя; отсутствие термостабилизации вызывает дрейф усиления и нестабильность показаний. Поэтому монтажу усилителя должно уделяться особое внимание — это один из ключевых факторов успешной работы всей LiDAR-системы.
Статья подготовлена инженерно-техническим центром Шэньчжэньской компании электронных технологий «Хунсинда» — производителя и поставщика волоконно-оптических усилителей, лазерного оборудования и оптических компонентов для LiDAR-систем. Наши специалисты имеют многолетний опыт проектирования и внедрения оптических усилителей в различных отраслях — от автомобильной промышленности до космических исследований. Приведённые рекомендации основаны на реальных проектах и требованиях ГОСТ Р 54456-2011 и ТР ТС 004/2011.
