Где применяется Антенна в промышленной беспроводной связи?

Беспроводные технологии прочно вошли в промышленность, обеспечивая передачу данных между контроллерами, датчиками, исполнительными механизмами и диспетчерскими пунктами. Ключевым элементом любой беспроводной системы является антенна — устройство, которое преобразует электрический сигнал в радиоволны и обратно. По данным отраслевых исследований, до 40% проблем с устойчивостью беспроводной связи в промышленности связано с неправильным выбором или установкой антенны. Инженеры модуль усилителя мощности проанализировали основные области применения антенн в промышленной беспроводной связи и подготовили обзор ключевых решений для различных задач.

В этой статье мы рассмотрим основные применения антенн в промышленности: системы SCADA и телеметрии, M2M-коммуникации, промышленный интернет вещей (IIoT), системы позиционирования, мониторинга и управления. Вы получите полное представление о том, какие антенны используются в промышленности и как правильно выбирать антенну для конкретных задач.

1. Антенны в системах SCADA и телеметрии

Системы диспетчерского управления и сбора данных (SCADA) являются основой управления современными промышленными объектами. Передача данных между удалёнными пунктами и диспетчерским центром осуществляется по радиоканалам, где антенны играют критическую роль.

Применение антенн в SCADA-системах:

• Сбор данных с удалённых объектов — нефтяные и газовые скважины, водонасосные станции, линии электропередач.
• Передача команд управления — дистанционное включение/отключение оборудования, регулирование параметров.
• Мониторинг состояния оборудования — передача данных о температуре, давлении, вибрации, расходе.

Для SCADA-систем используются направленные антенны (типа «волновой канал», Yagi) для передачи на большие расстояния (до 30–50 км) и всенаправленные антенны для работы в радиусе до 5–10 км. Выбор типа антенны зависит от топологии сети, расстояния между узлами и условий распространения радиоволн.

В качестве примера: в нефтегазовой отрасли антенны SCADA устанавливаются на вышках и мачтах высотой 15–30 метров для обеспечения прямой видимости и минимальных потерь сигнала.

2. Антенны для M2M-коммуникаций и промышленного IoT (IIoT)

Промышленный интернет вещей (IIoT) и M2M-технологии предполагают подключение большого числа датчиков и устройств к единой сети. Антенны в таких системах должны обеспечивать надёжную связь в условиях плотной застройки, помех и сложных электромагнитных условий.

Типовые применения антенн в IIoT:

• Умные счётчики — учёт электроэнергии, газа, воды с автоматической передачей данных.
• Системы мониторинга оборудования — датчики состояния станков, конвейеров, электродвигателей.
• Экологический мониторинг — датчики качества воздуха, уровня шума, состава выбросов.
• Складские системы — отслеживание перемещения грузов, управления складской техникой.

Для IIoT-приложений часто используются компактные всенаправленные антенны с низким коэффициентом усиления (2–5 дБи), которые устанавливаются непосредственно на корпусах датчиков и контроллеров. Важными требованиями являются малые габариты, устойчивость к вибрации и воздействию окружающей среды.

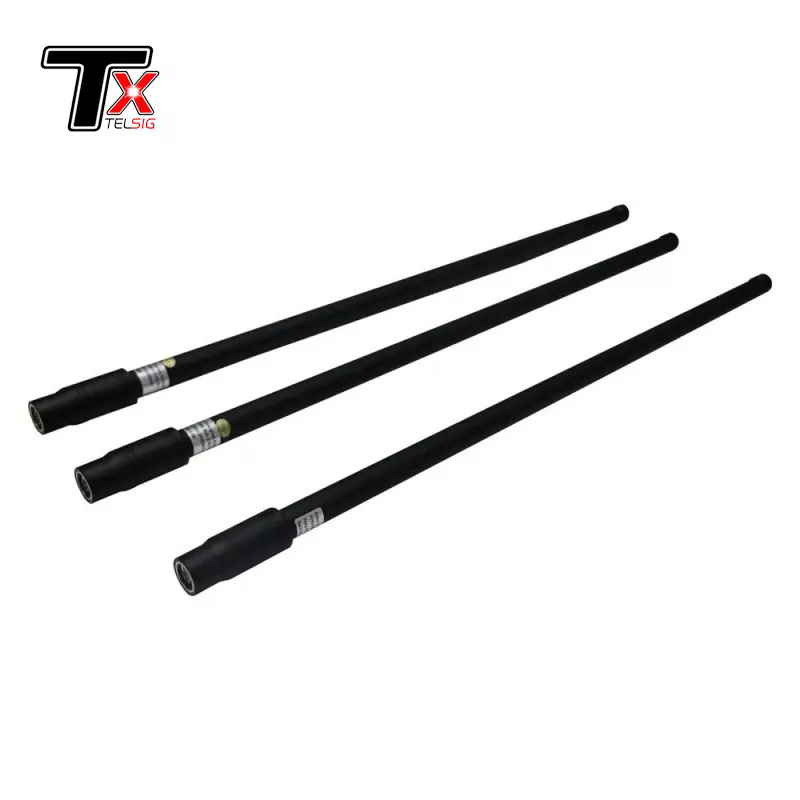

Многие устройства IIoT работают в диапазонах 868 МГц (Европа) или 915 МГц (США), а также в диапазоне 2,4 ГГц для стандартов Zigbee, Bluetooth, Wi-Fi. Антенны для этих частот должны быть согласованы с конкретным стандартом и условиями эксплуатации.

3. Антенны в системах позиционирования и навигации

В промышленности системы глобального позиционирования (GPS/ГЛОНАСС) используются для управления транспортом, контроля перемещения спецтехники, мониторинга маршрутов.

Основные применения антенн для позиционирования:

• Системы контроля движения техники — карьерные самосвалы, экскаваторы, бульдозеры.
• Системы управления логистикой — отслеживание транспорта в реальном времени.
• Геодезические работы — точное позиционирование строительной техники.
• Системы безопасности — геозоны для ограничения перемещения оборудования.

Для таких задач используются активные антенны GPS/ГЛОНАСС с встроенным усилителем, которые компенсируют потери в кабеле и обеспечивают стабильный приём сигнала даже в условиях помех. Важными характеристиками являются коэффициент усиления (обычно 25–35 дБ), стабильность работы в диапазоне температур от -40°C до +85°C и степень защиты от влаги и пыли (IP67 и выше).

4. Антенны для беспроводных сетей Wi-Fi в промышленной зоне

Беспроводные сети Wi-Fi используются на промышленных предприятиях для связи мобильного персонала, управления автоматизированными системами, мониторинга и контроля. Антенны для промышленного Wi-Fi должны работать в условиях высокого уровня электромагнитных помех и на открытых пространствах.

Основные применения:

• Связь с мобильными рабочими местами — планшеты, ноутбуки, терминалы сбора данных.
• Подключение удалённых камер видеонаблюдения — передача видео в реальном времени.
• Связь с автоматизированными системами — управление кранами, конвейерами, робототехникой.

Для промышленных Wi-Fi-сетей используются направленные антенны (панельные, секторные) для организации «точек доступа» на больших расстояниях, а также всенаправленные антенны для покрытия открытых площадок. Один из ключевых параметров — коэффициент усиления: для диапазона 2,4 ГГц обычно используется 5–12 дБи, для 5 ГГц — до 20 дБи.

5. Антенны для систем мониторинга и видеонаблюдения

Системы промышленного видеонаблюдения всё чаще используют беспроводную передачу данных для охвата труднодоступных и удалённых зон. Антенны для таких систем должны обеспечивать высокую пропускную способность (до 300 Мбит/с и более) для передачи видео в высоком разрешении.

Особенности применения:

• Передача видеопотока с поворотных камер — требуется высокоскоростной и стабильный канал.
• Подключение удалённых камер — на расстоянии до 5–10 км от пункта приёма.
• Системы контроля периметра — беспроводная передача с камер, установленных по периметру объекта.

Для таких задач используются направленные антенны (типа «параболическая сетка» или панельные) с высоким коэффициентом усиления (15–28 дБи). Важным требованием является возможность работы в диапазоне 5,8 ГГц, где меньше помех и выше пропускная способность.
