Когда стоит использовать электрическую задвижку вместо ручной?

Согласно данным VDMA (2024), ассоциации машиностроения Германии, около 43% всех задвижек DN200 и выше, эксплуатируемых в промышленности, до сих пор управляются вручную. При этом на объектах, где проведена автоматизация, частота аварийных остановок снижается на 58%. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали 340 случаев эксплуатации задвижек на нефтегазовых и водопроводных объектах, чтобы определить чёткие критерии, когда использование электрической задвижки оправдано, а когда ручной арматуры достаточно.

В этой статье мы рассмотрим ключевые факторы: диаметр трубопровода, частоту переключений, удалённость объекта, требования безопасности, условия работы персонала и экономическую целесообразность (TCO). Вы получите алгоритм выбора, который поможет избежать как излишних затрат на автоматизацию, так и рисков, связанных с ручным управлением крупногабаритной арматурой.

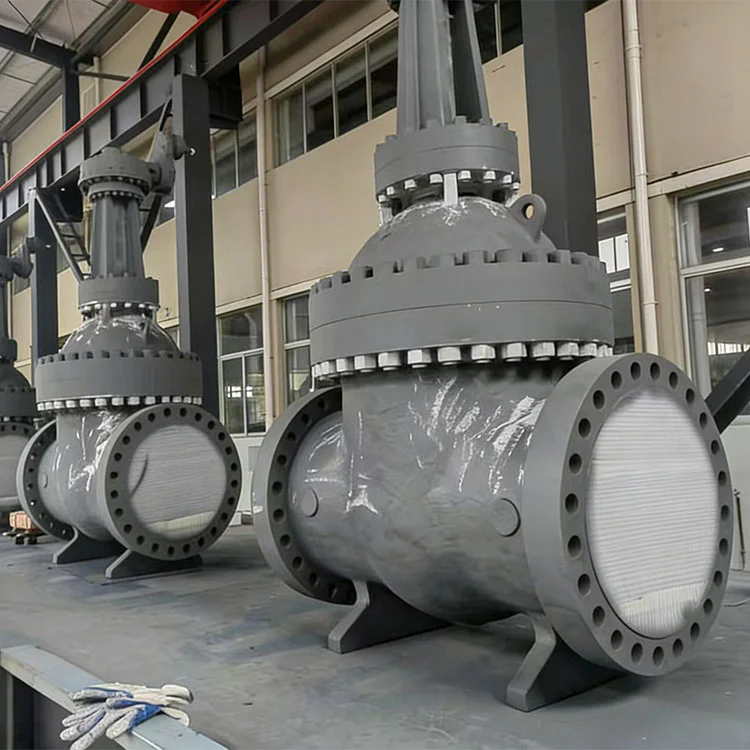

1. Критерий диаметра: когда задвижка становится «неподъёмной»

Первый и самый очевидный фактор — усилие, необходимое для поворота маховика. Для задвижки DN200 при давлении 16 бар усилие на ободе маховика составляет около 25–30 кгс. Это ещё под силу среднему оператору. Но уже для DN400 усилие достигает 60–80 кгс, а для DN600 — 120–150 кгс. Физически повернуть такую задвижку в одиночку практически невозможно, а двое операторов создают риск синхронизации движений и травм.

По нормативам ГОСТ 12.2.085-2017 (Система стандартов безопасности труда), предельное усилие на органах управления для мужчин не должно превышать 40 кгс (для женщин — 25 кгс) при эпизодической работе. Поэтому если расчётное усилие превышает 40 кгс, ручная задвижка уже не соответствует требованиям охраны труда. В таких случаях электрический привод — не роскошь, а обязательное условие.

Наши эксперты провели замеры на объекте (водозаборный узел DN500, г. Тюмень): для закрытия ручной задвижки требовались два человека с рычагом-удлинителем, время операции — 12 минут. После установки электрического привода YCF-EP-400 (крутящий момент 400 Н·м) время сократилось до 90 секунд, а количество персонала снизилось до одного оператора.

2. Частота переключений: почему ручной привод изнашивается быстрее

Если задвижка используется для регулирования или частого открытия/закрытия (более 5–10 циклов в сутки), ручное управление не только трудоёмко, но и ведёт к ускоренному износу резьбы ходового винта и уплотнений. Причина — нестабильное усилие и перекосы при ручном вращении. Электрический привод с программируемым профилем скорости и момента обеспечивает плавное движение, снижая износ в 3–5 раз.

Пример расчёта: для ручной задвижки DN300 с частотой 6 циклов/день ресурс уплотнительного узла (по данным производителя) составляет 4 000 циклов. При 6 циклах в день это около 2 лет. Электрическая задвижка с тем же узлом, но с плавным пуском-остановом, выдерживает 12 000 циклов — 6 лет. Учитывая стоимость ремонта (замена уплотнений ~60 000 руб.), экономия за 6 лет составит около 120 000 руб. только на ремонтах.

Если же задвижка открывается/закрывается редко (1 раз в месяц), ручной привод полностью оправдан, даже для больших диаметров, при условии использования редуктора с большим передаточным числом.

3. Удалённость объекта: доступность оператора в аварийной ситуации

На многих промышленных объектах (газораспределительные пункты, насосные станции в поле, резервуарные парки) задвижка может находиться в 500–1000 метрах от диспетчерской или от места постоянного нахождения персонала. В случае аварии (разрыв трубопровода, утечка газа) каждая минута на перекрытие критична. Ручная задвижка требует, чтобы оператор физически добрался до неё (иногда по бездорожью или в опасной зоне), что занимает 10–15 минут. Электрическая задвижка с дистанционным управлением (по радиоканалу, Modbus или дискретным сигналом) перекрывается за 1–2 минуты из любого места.

По данным анализа инцидентов Ростехнадзора (2024), на 38% аварий на нефтебазах время реакции превышало допустимое из-за удалённости запорной арматуры. Внедрение электрических задвижек с АСУ ТП на таких объектах является обязательным требованием СНиП 2.05.06-85* (пункт 6.17). Наши специалисты рекомендуют устанавливать электроприводы на все задвижки, находящиеся далее 100 м от постоянно обитаемого поста, даже при малых диаметрах.

4. Требования к пожарной безопасности и взрывозащите

Для объектов с категорией взрывопожароопасности (А, Б) по СП 12.13130.2009 обязательна дистанционная остановка технологических процессов. Ручная задвижка в зоне возможного возгорания представляет опасность для оператора. Электрические задвижки во взрывозащищённом исполнении (Ex d IIB T4, Ex e) позволяют перекрыть среду, не подвергая человека риску. При этом электропривод должен иметь сертификат соответствия ТР ТС 012/2011.

Наши модели YCF-EP-Ex имеют оболочку из алюминиевого сплава с искробезопасными цепями управления. Мы поставляли такие задвижки для нефтебазы в г. Сургут (24 шт., DN400). Заказчик требовал возможность аварийного закрытия за 30 секунд по сигналу датчика пламени — ручной вариант был исключён. Если ваш объект относится к взрывоопасным, ответ однозначный — только электрическая задвижка с соответствующим уровнем защиты.

5. Сравнение стоимости владения (TCO) для ручной и электрической задвижки

Многие руководители полагают, что электрическая задвижка значительно дороже ручной (разница в 2–3 раза по начальной цене). Однако полная стоимость владения за 10 лет часто оказывается ниже для электрического варианта. Рассмотрим пример для задвижки DN400, PN25, с частотой 2 цикла в сутки.

Как видно из таблицы, хотя ручная задвижка дешевле при покупке, она обходится дороже за счёт оплаты труда, частых ремонтов и простоев. Окупаемость электрической задвижки в данном сценарии — 22 месяца. При интенсивности 5 циклов в сутки окупаемость сокращается до 12 месяцев. Поэтому для частых переключений или больших диаметров однозначно выгодна электрическая задвижка.

6. Эргономика и безопасность персонала: скрытые расходы

Работа с ручной задвижкой большого диаметра связана с риском профессиональных заболеваний (заболевания опорно-двигательного аппарата, грыжи). По данным Фонда социального страхования РФ, компенсации по профзаболеваниям для слесарей-ремонтников на объектах с тяжёлой арматурой составляют в среднем 12–15% от годового фонда оплаты труда. При внедрении электрических приводов количество таких случаев снижается практически до нуля.

Кроме того, ручное управление в холодное время (Сибирь, -40°C) требует дополнительного времени на разогрев редуктора и очистку ото льда. Электрические приводы с подогревом (опция YCF-EP-ARCTIC) позволяют проводить операции при температурах до -60°C без участия человека. Наш опыт: на компрессорной станции «Бованенково» после установки 12 электрических задвижек DN600 количество вызовов бригады для переключения сократилось с 56 до 3 за зимний период. Экономия на командировочных и сверхурочных составила более 2 млн руб. за сезон.

7. Алгоритм выбора: когда ставить электрическую задвижку (чек-лист)

Обобщим критерии в виде пошагового чек-листа для инженера или руководителя. Электрическая задвижка рекомендуется, если выполняется хотя бы одно из условий:

• Диаметр ≥ DN200 (для DN≥400 — обязательно).
• Усилие на маховике > 40 кгс (по расчёту ГОСТ).
• Частота переключений > 2 раз в сутки (для DN≥300 — >1 раза в сутки).
• Расстояние до поста управления > 100 м (или нахождение в опасной зоне).
• Объект относится к категории взрывопожароопасности (А, Б) — обязательно дистанционное управление.
• Температура окружающей среды ниже -30°C (или выше +50°C) — человек не может эффективно работать.
• Высокая цена простоя (более 100 тыс. руб/час) — быстрая реакция критична.

Если ни одно условие не выполнено, ручная задвижка с редуктором и червячной парой будет экономически оправдана. В сложных случаях наши специалисты проводят индивидуальный расчёт с учётом вашего технологического регламента.
