Какие типы шпинделей используются в современных Горизонтальный обрабатывающий центр?
2026-08-26

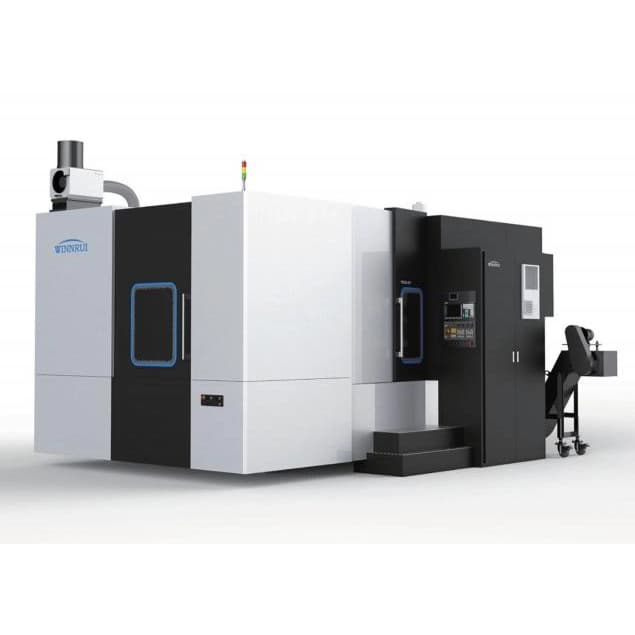

Горизонтальный обрабатывающий центр (ГОЦ) — это высокотехнологичное оборудование, которое широко применяется в машиностроении для изготовления сложных деталей. Одним из ключевых элементов, определяющих производительность и точность ГОЦ, является шпиндельный узел. По данным отраслевых исследований, до 40% отказов и снижения точности обработки связано с неправильным выбором или установкой шпинделя. Инженеры ООО «Тяньцзинь ХОРИ Тек» проанализировали современные типы шпинделей и подготовили рекомендации по их правильному монтажу.
В этой статье мы рассмотрим основные типы шпинделей, используемых в горизонтальных обрабатывающих центрах, их преимущества и ограничения, а также уделим внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут свести на нет все преимущества оборудования.
1. Основные типы шпинделей в горизонтальных обрабатывающих центрах
В современных горизонтальных обрабатывающих центрах используются три основных типа шпинделей, каждый из которых имеет свои конструктивные особенности и области применения.
1.1 Механические шпиндели
Механические шпиндели — это классическое решение, которое передаёт крутящий момент от приводного двигателя через ременную или зубчатую передачу. Они характеризуются высокой надёжностью и относительно невысокой стоимостью. Однако ограничения по максимальной частоте вращения (обычно до 10 000–12 000 об/мин) и повышенный уровень шума делают их менее привлекательными для высокоскоростной обработки.
1.2 Встроенные шпиндели (электрошпиндели)
Встроенные шпиндели интегрируют электродвигатель непосредственно в корпус шпинделя. Это позволяет достигать высоких частот вращения (до 30 000–40 000 об/мин) и обеспечивает отличную балансировку, снижая вибрацию. Электрошпиндели идеально подходят для высокоскоростной обработки, но требуют более сложной системы охлаждения и контроля.
1.3 Шпиндели с редуктором
Для обработки крупных деталей и выполнения тяжёлых операций применяются шпиндели с редуктором. Они обеспечивают высокий крутящий момент при относительно невысокой частоте вращения. Такие шпиндели часто устанавливаются на горизонтальных обрабатывающих центрах для аэрокосмической и энергетической промышленности.
| Тип шпинделя | Максимальная частота, об/мин | Крутящий момент, Н·м | Основное применение |
| Механический | 10 000–12 000 | 100–300 | Общая обработка |
| Встроенный (электрошпиндель) | 30 000–40 000 | 50–150 | Высокоскоростная обработка |
| С редуктором | 6 000–8 000 | 400–800 | Тяжёлая обработка |
2. Критерии выбора шпинделя для горизонтального обрабатывающего центра
При выборе шпинделя для ГОЦ необходимо учитывать следующие факторы:
- Тип обрабатываемых материалов — для твёрдых сплавов требуются шпиндели с высоким крутящим моментом.
- Требуемая точность обработки — встроенные шпиндели обеспечивают лучшую точность за счёт уменьшения вибраций.
- Производительность — высокоскоростные шпиндели позволяют сократить время обработки.
- Габариты деталей — для крупных деталей нужны шпиндели с редуктором.
Наши эксперты рекомендуют проводить предварительный анализ обрабатываемых деталей для выбора оптимального типа шпинделя.
3. Ошибки при выборе и установке шпинделя
Неправильный выбор или установка шпинделя может привести к серьёзным последствиям:
- Снижение точности обработки — из-за неправильной балансировки или перегрева.
- Повышенный износ инструмента — из-за биений шпинделя.
- Выход из строя подшипников — из-за неправильной регулировки натяга.
- Вибрации и шум — последствия неправильного монтажа.
4. Правильный монтаж шпинделя на горизонтальном обрабатывающем центре
Около 40% нашего материала посвящено правильному монтажу шпинделя, так как это критический этап для обеспечения точности и долговечности оборудования.
Основные этапы монтажа шпинделя:
- Подготовка посадочных поверхностей — очистка и проверка плоскостности.
- Балансировка шпиндельного узла — для снижения вибраций.
- Регулировка предварительного натяга подшипников — строго по спецификации.
- Подключение систем охлаждения и смазки — герметичность соединений.
- Калибровка и тестовый пуск — проверка биения и температурного режима.
Типичные ошибки при монтаже шпинделя:
- Недостаточная очистка посадочных мест — попадание загрязнений приводит к перекосу.
- Неправильная регулировка натяга — повреждение подшипников.
- Неполное подключение системы охлаждения — перегрев шпинделя.
- Игнорирование балансировки — повышенная вибрация.
Наши специалисты ООО «Тяньцзинь ХОРИ Тек» рекомендуют доверять монтаж шпинделей квалифицированным специалистам и использовать только рекомендованные производителем инструменты и материалы.
5. Техническое обслуживание шпинделей
Для обеспечения длительного срока службы шпинделя необходимо выполнять регулярное обслуживание:
- Контроль температуры — шпиндель не должен нагреваться выше допустимых значений.
- Мониторинг вибрации — для раннего выявления дисбаланса.
- Замена смазки — согласно регламенту производителя.
- Периодическая проверка биения — для поддержания точности.
Часто задаваемые вопросы о шпинделях в горизонтальных обрабатывающих центрах
Для высокоскоростной обработки лучшим выбором является встроенный шпиндель (электрошпиндель). Он обеспечивает частоты вращения до 30 000–40 000 об/мин, что позволяет значительно сократить время обработки. Электрошпиндели также обладают лучшей балансировкой и меньшей вибрацией по сравнению с механическими. Однако они требуют более сложной системы охлаждения и регулярного контроля состояния подшипников. Для большинства задач в производстве пресс-форм и штампов этот тип шпинделя является оптимальным.
Неправильный монтаж шпинделя может привести к снижению точности обработки на 30–50%. Основные причины: недостаточная затяжка креплений вызывает биение, неправильная регулировка натяга подшипников приводит к перегреву и деформации, отсутствие балансировки вызывает вибрации. В результате детали имеют отклонения по размерам и шероховатость поверхности, что ведёт к браку. Поэтому монтаж шпинделя должен выполняться с использованием прецизионных измерительных инструментов.
Периодичность обслуживания шпинделя зависит от интенсивности эксплуатации. Для стандартного режима работы (8–16 часов в сутки) рекомендуется проводить контроль состояния каждые 1000–1500 часов работы. Это включает проверку биения, уровня вибрации, температуры и состояния смазки. Полное обслуживание с заменой подшипников и регулировкой натяга рекомендуется выполнять каждые 5000–8000 часов работы или при появлении признаков износа (шум, нагрев).
Да, модернизация возможна, но требует комплексного подхода. При установке более мощного шпинделя необходимо проверить: соответствие системы охлаждения, прочность станины и стойки, мощность привода подач и системы управления. Также может потребоваться изменение программного обеспечения. Наши инженеры ООО «Тяньцзинь ХОРИ Тек» выполняют расчёты и помогают подобрать оптимальный вариант модернизации.
Нагрев шпинделя выше допустимого (обычно 50–55°C) указывает на проблемы с охлаждением или смазкой. Необходимо проверить: уровень и состояние охлаждающей жидкости, работу насоса системы охлаждения, наличие загрязнений в системе, состояние подшипников. Если визуальный осмотр не выявляет проблем, требуется провести диагностику с использованием тепловизора. В некоторых случаях может потребоваться регулировка натяга подшипников или замена смазки.
Статья подготовлена инженерно-техническим центром ООО «Тяньцзинь ХОРИ Тек» — поставщика и производителя компонентов для горизонтальных обрабатывающих центров, включая шпиндели и системы управления. Наши специалисты имеют многолетний опыт монтажа, обслуживания и модернизации шпиндельных узлов на предприятиях России и стран СНГ. Приведённые данные основаны на реальных проектах и требованиях ГОСТ 9735-89 и ТР ТС 010/2011.
