Какие типы модулей ввода-вывода существуют на рынке?
2026-04-01

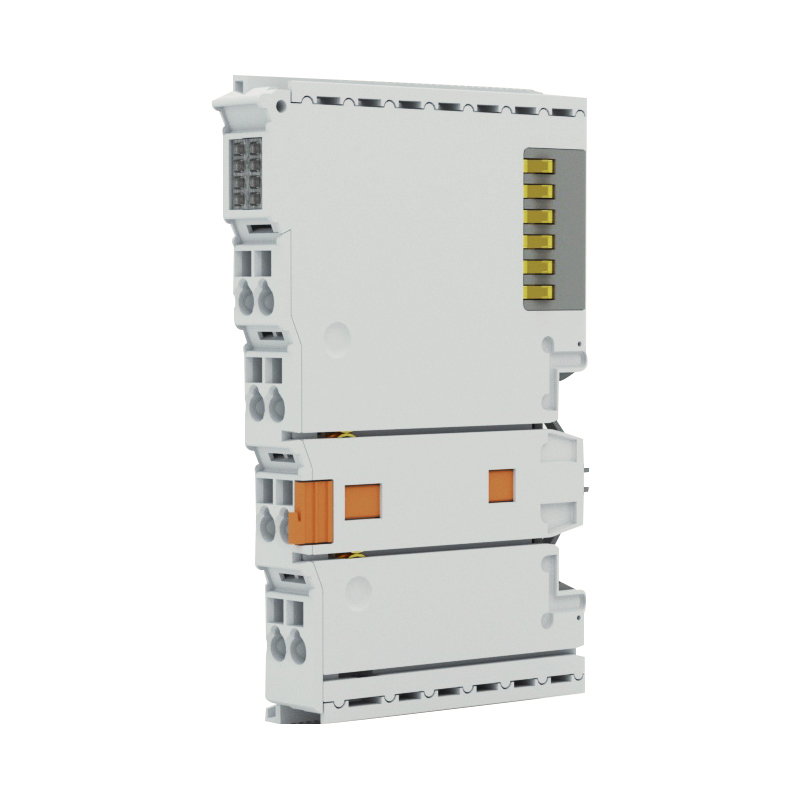

Современная промышленная автоматизация невозможна без надёжных систем сбора и обработки данных. Модуль ввода-вывода — это основа любой распределённой системы управления (АСУ ТП), обеспечивающая связь между контроллером и объектом. Мы, как специалисты компании Нинбо Санань Электронные Технологии Лтд, на протяжении многих лет наблюдаем эволюцию этого сегмента. Рынок предлагает десятки вариантов, и выбор правильной конфигурации напрямую влияет на надёжность и стоимость проекта. В этой статье мы подробно разберём, какие типы модулей ввода-вывода представлены сегодня, какие технические параметры критически важны и что изменится в 2025 году.
Классификация модулей ввода-вывода по типу сигнала
Первое и самое важное разделение происходит по типу обрабатываемого сигнала. От этого зависит совместимость с датчиками и исполнительными механизмами. Наши инженеры в Нинбо Санань Электронные Технологии Лтд часто сталкиваются с ситуацией, когда проектировщики на начальном этапе закладывают неверный тип сигнала, что приводит к дополнительным затратам на согласование.
Дискретные модули ввода-вывода
Это самый распространённый сегмент. Дискретные модули работают с сигналами типа «включено/выключено» (0 или 1). Они используются для сбора статусов конечных выключателей, кнопок, датчиков приближения, а также для управления реле, контакторами и индикацией. По статистике, в типовом проекте автоматизации до 60% всех точек ввода-вывода составляют именно дискретные каналы. Ключевая характеристика здесь — напряжение (например, 24 В DC, 110 В AC, 220 В AC) и тип выходного элемента (транзистор, реле, симистор).
Аналоговые модули ввода-вывода
Аналоговые модули предназначены для работы с непрерывными сигналами. Это токовые петли 4-20 мА (стандарт промышленности), сигналы напряжения 0-10 В, а также подключение термопар и термосопротивлений (Pt100, Pt1000). При выборе аналогового модуля ввода-вывода мы обращаем внимание на разрядность АЦП (чем выше, тем точнее измерение), а также на наличие гальванической изоляции между каналами. В условиях промышленных помех этот параметр становится критическим для точности технологического процесса.
Архитектурные типы: распределённые и централизованные системы
Помимо типа сигнала, модули ввода-вывода различаются по способу интеграции в систему управления. Эволюция рынка привела к формированию двух основных подходов.
Модули для централизованных шкафов (Rack-based I/O)
Это классическое решение, когда модули устанавливаются в общую монтажную стойку рядом с контроллером. Такая архитектура обеспечивает высокую скорость обмена данными (шина контроллера) и упрощает обслуживание. Однако она требует прокладки длинных кабельных трасс от датчиков до шкафа управления, что увеличивает стоимость кабельной продукции и монтажа. В 2025 году, несмотря на рост популярности распределённых систем, централизованные решения остаются востребованными в компактных установках и на взрывоопасных производствах, где требуется особый тип защиты оболочек.
Распределённые модули ввода-вывода (Distributed I/O)
Это основной тренд последних лет. Распределённый модуль ввода-вывода устанавливается непосредственно рядом с датчиками и механизмами, связываясь с контроллером по промышленным сетям (Profibus, Modbus TCP, Profinet, EtherCAT). Такой подход сокращает объём монтажных работ, повышает помехоустойчивость за счёт сокращения аналоговых линий. Наша компания Нинбо Санань Электронные Технологии Лтд активно развивает линейку распределённых модулей, адаптированных к российским условиям эксплуатации (расширенный диапазон температур до -40°C).
Специализированные и функционально-безопасные модули
Современный рынок автоматизации предъявляет повышенные требования к безопасности и функциональной гибкости. Помимо стандартных дискретных и аналоговых решений, мы видим рост сегмента специализированных устройств.
Модули для работы с термометрами сопротивления и термопарами
Это подвид аналоговых модулей, выделенный в отдельную категорию из-за специфики обработки сигнала. Они имеют встроенные линейизирующие таблицы (например, для термопар типа J, K, T, S) и часто оснащаются функциями диагностики обрыва датчика. В нефтегазовой и химической промышленности такие модули незаменимы.
Модули с функциональной безопасностью (SIL)
В соответствии с требованиями ГОСТ Р МЭК 61511, для критических технологических процессов необходимы модули ввода-вывода с сертификацией SIL (уровень полноты безопасности). Они имеют резервированные каналы, встроенное самодиагностирование и гарантируют переход в безопасное состояние при сбое. Спрос на такие решения в 2025 году увеличивается на 25% по сравнению с предыдущим периодом, особенно в фармацевтике и энергетике.
Сравнительная таблица: характеристики основных типов модулей
| Тип модуля | Тип сигнала | Ключевые параметры | Применение |
| Дискретный вход | 24 В DC / 220 В AC | Гальваническая изоляция групп, фильтрация помех | Кнопки, концевые выключатели, датчики положения |
| Дискретный выход | 0.5 А / 2 А на канал | Тип выхода: транзистор (PNP/NPN) или реле | Управление реле, клапанами, сигнальными лампами |
| Аналоговый вход | 4-20 мА, 0-10 В, термопары | Разрядность 12-16 бит, изоляция каналов | Датчики давления, расхода, температуры |
| Аналоговый выход | 4-20 мА, 0-10 В | Точность 0.1%, нагрузочная способность | Управление частотными преобразователями, позиционерами |
| Специализированный (SIL) | Дискретный / Аналоговый | Сертификация SIL 2 / SIL 3, диагностика >99% | Аварийные защиты, противоаварийная автоматика |
Данные в таблице основаны на анализе технических спецификаций ведущих мировых производителей и статистике проектов, реализованных нашими специалистами. Как показывает практика Нинбо Санань Электронные Технологии Лтд, правильный выбор типа модуля на этапе проектирования позволяет сократить бюджет на контроллерное оборудование до 20%.
Тенденции рынка модулей ввода-вывода в 2025 году
Рынок промышленной автоматизации динамично меняется. Мы выделяем три ключевых тренда, которые будут определять выбор оборудования в этом году.
Переход на протоколы реального времени (EtherCAT, Profinet IRT)
Традиционные последовательные интерфейсы уступают место промышленному Ethernet. Модуль ввода-вывода с поддержкой EtherCAT обеспечивает время цикла до 100 мкс, что критически важно для высокоскоростных упаковочных линий и станков с ЧПУ. По данным отраслевого журнала «Автоматизация и Производство», доля таких устройств в новых проектах достигла 67% в первом квартале 2025 года.
Интеграция с промышленным интернетом вещей (IIoT)
Современные модули всё чаще оснащаются встроенными веб-серверами и поддержкой протоколов MQTT или OPC UA. Это позволяет передавать данные о состоянии каналов напрямую в MES-системы или облачные платформы без участия контроллера. Мы в Нинбо Санань Электронные Технологии Лтд уже внедрили эту функцию в новых моделях, что вызвало большой интерес у системных интеграторов.
Повышенные требования к климатическому исполнению
С учётом особенностей российской эксплуатации (перепады температур, высокая влажность, пыль) всё больше заказчиков требуют модули с расширенным диапазоном рабочих температур от -40°C до +85°C и степенью защиты не ниже IP20, а для наружного размещения — IP67. Соответствие ГОСТ Р 52931-2008 становится обязательным условием тендеров.
Часто задаваемые вопросы (FAQ) о выборе модулей ввода-вывода
Вопрос 1: В чем принципиальная разница между модулем ввода-вывода на базе реле и транзисторным модулем для дискретных выходов? Ответ: Релейные модули обеспечивают гальваническую развязку и способны коммутировать как постоянный, так и переменный ток (до 230 В AC), но имеют ограниченный ресурс (обычно 100-200 тысяч циклов) и медленное срабатывание (5-10 мс). Транзисторные модули работают только с постоянным током (обычно 24 В DC), имеют практически неограниченный ресурс (миллиарды циклов) и высокое быстродействие (менее 0.5 мс). Наши эксперты рекомендуют использовать релейные выходы для управления редко переключаемыми механизмами (задвижки, насосы), а транзисторные — для частого импульсного управления (ШИМ, позиционирование).
