Какую роль играет модуль ввода-вывода в архитектуре промышленного интернета вещей IIoT?
2026-07-16
Промышленный интернет вещей (IIoT) трансформирует промышленность, обеспечивая сбор данных с тысяч датчиков, их анализ в реальном времени и автоматическое управление оборудованием. Основой этой системы являются модули ввода-вывода, которые служат связующим звеном между физическими процессами и цифровыми системами управления. По данным аналитических агентств, рынок IIoT-устройств, включая модули ввода-вывода, вырастет до 14,4 млрд долларов к 2026 году. Инженеры Нинбо Санань Электронные Технологии Лтд. проанализировали архитектуру типовых IIoT-решений, чтобы показать, какую роль играет модуль ввода-вывода в обеспечении надёжности, масштабируемости и эффективности систем промышленной автоматизации.
В этой статье мы разберём функции модуля ввода-вывода, его место в иерархической структуре IIoT, типы сигналов, технологии связи и критерии выбора. Вы получите полное представление о том, как правильно подбирать модули ввода-вывода для промышленных объектов.
1. Что такое модуль ввода-вывода и его место в архитектуре IIoT

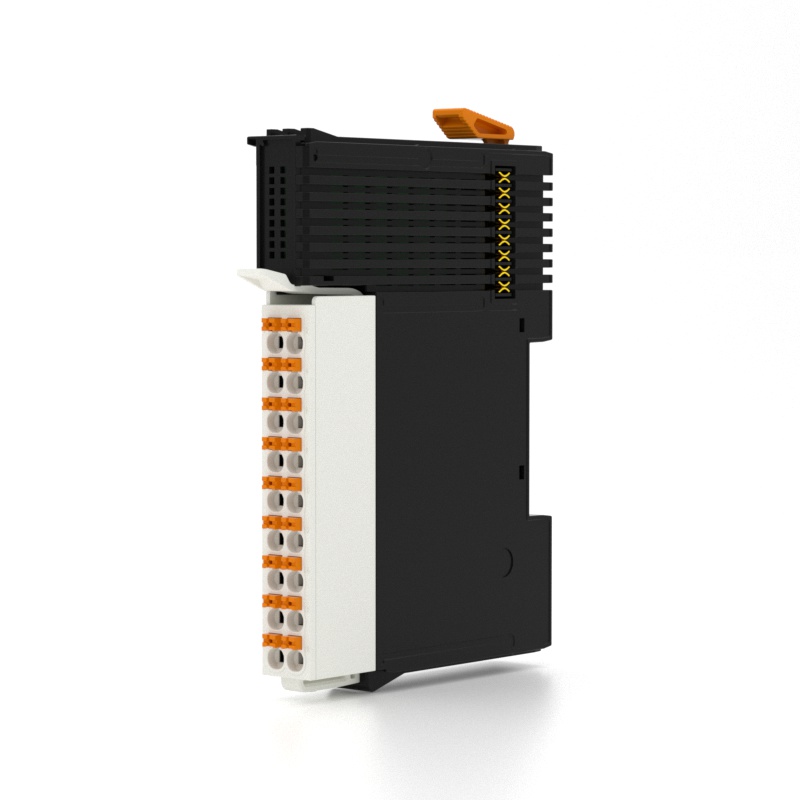

Модуль ввода-вывода (I/O module) — это электронное устройство, которое служит интерфейсом между датчиками, исполнительными механизмами и контроллерами или системами сбора данных. Он преобразует аналоговые и дискретные сигналы от датчиков в цифровой код, понятный для программируемого логического контроллера (PLC) или шлюза IIoT, и передаёт управляющие сигналы от контроллера к исполнительным устройствам.
В архитектуре IIoT модуль ввода-вывода занимает нижний уровень (уровень полевых устройств). Он расположен непосредственно рядом с датчиками и механизмами, собирает данные и передаёт их на уровень управления (PLC, промышленные компьютеры) или напрямую в облачную платформу через шлюз. Таким образом, модуль ввода-вывода является первым звеном в цепочке передачи данных — от физического процесса до аналитической системы.
Типовая структура IIoT-системы включает:
- Полевой уровень — датчики, исполнительные механизмы, модули ввода-вывода.
- Уровень управления — контроллеры, промышленные ПК, шлюзы IIoT.
- Уровень предприятия — серверы, базы данных, облачные платформы.
Модуль ввода-вывода обеспечивает физическое соединение и преобразование сигналов, без которых передача данных от полевых устройств в цифровую систему невозможна. Качество и надёжность модулей ввода-вывода напрямую влияют на точность получаемых данных и стабильность управления.
2. Типы сигналов и типовые функции модулей ввода-вывода
Модули ввода-вывода обрабатывают различные типы сигналов, что определяет их конструкцию и назначение. Основные категории сигналов в промышленной автоматизации:
Дискретные (цифровые) сигналы — двухуровневые сигналы, передающие информацию о состоянии устройства (включено/выключено). Модули дискретного ввода принимают сигналы от концевых выключателей, датчиков приближения и кнопок. Модули дискретного вывода управляют реле, пускателями и соленоидными клапанами.
Аналоговые сигналы — непрерывные сигналы (обычно 4–20 мА или 0–10 В), передающие измеренные значения: температуру, давление, уровень, расход. Аналоговые входы преобразуют сигнал датчика в цифровое значение с определённым разрешением (12–24 бит). Аналоговые выходы преобразуют цифровое управляющее значение в непрерывный сигнал для управления пропорциональными клапанами, регуляторами и частотными преобразователями.
Специализированные сигналы — термопары, термосопротивления (RTD), сигналы от энкодеров, пьезодатчиков. Для этих сигналов требуются специальные модули с изолированными входами и встроенными алгоритмами линеаризации и компенсации.
Современные модули ввода-вывода поддерживают различные типы входов в одном устройстве, что сокращает количество необходимых модулей и упрощает монтаж. Гибридные модули могут одновременно принимать дискретные и аналоговые сигналы, что особенно востребовано в системах с ограниченным пространством для размещения оборудования.
3. Технологии связи: как модули ввода-вывода передают данные в IIoT-сеть
Сбор данных с модулей ввода-вывода и передача их в систему управления или облачную платформу осуществляется через один из промышленных протоколов связи. Выбор протокола определяет скорость передачи, надёжность и совместимость оборудования.
| Протокол связи | Тип сети | Скорость, Мбит/с | Основное применение |
| Modbus RTU | RS-485 (последовательная) | до 0,115 | Небольшие системы, устаревшее оборудование |
| Modbus TCP | Ethernet | 10/100 | Системы среднего размера, интеграция с SCADA |
| Profibus DP | RS-485 | до 12 | Промышленная автоматизация Siemens |
| Profinet | Ethernet | 100/1000 | Современные системы IIoT, высокоскоростные приложения |
| EtherCAT | Ethernet | до 1000 | Системы реального времени (станки, роботы) |
Для IIoT-приложений ключевое значение имеют протоколы на основе Ethernet, такие как Profinet, EtherNet/IP и EtherCAT. Они обеспечивают высокую скорость передачи данных и интеграцию с облачными платформами через шлюзы. Для удалённых объектов часто применяются беспроводные модули ввода-вывода с поддержкой LoRaWAN, NB-IoT или Wi-Fi, что позволяет передавать данные без прокладки кабельных линий. Однако важно учитывать, что беспроводные решения имеют ограничения по скорости и задержке, поэтому для критичных по времени задач лучше использовать проводные интерфейсы.
4. Роль модуля ввода-вывода в сборе данных для предиктивной аналитики
Одна из ключевых задач IIoT — предиктивная аналитика (прогнозирование состояния оборудования). Модуль ввода-вывода обеспечивает непрерывный сбор данных с датчиков вибрации, температуры, тока и давления, которые затем анализируются для прогнозирования отказов. Качество сбора данных определяет точность прогнозов.
Особые требования предъявляются к модулям ввода-вывода для предиктивной аналитики:
- Высокая частота опроса — для обнаружения кратковременных аномалий (например, вибрации) требуется частота опроса не менее 1 кГц.
- Синхронизация времени — данные с разных датчиков должны быть синхронизированы по времени для корректного анализа (поддержка IEEE 1588 или PTP).
- Буферизация данных — при потере связи модуль должен сохранять данные в локальной памяти для последующей отправки.
- Фильтрация сигналов — встроенная фильтрация позволяет исключить высокочастотные помехи, сохраняя только полезный сигнал.
На практике это означает, что для систем предиктивной аналитики необходимо выбирать специализированные модули ввода-вывода с поддержкой высокоскоростных протоколов и функциями обработки сигналов. Модули серии Sanan-IO, разработанные Нинбо Санань Электронные Технологии Лтд., оснащены встроенной системой фильтрации и буферизации, что делает их идеальными для построения систем мониторинга состояния оборудования.
5. Критерии выбора модуля ввода-вывода для IIoT-проектов
Выбор модуля ввода-вывода для конкретного IIoT-проекта требует учёта нескольких критических факторов. Наши эксперты рекомендуют следующий подход.
Тип и количество сигналов. Оцените, какие датчики будут подключены: дискретные или аналоговые, сколько каналов требуется, какое разрешение АЦП необходимо. Для аналоговых сигналов важна точность преобразования (16–24 бит) и наличие гальванической развязки для защиты от помех.
Условия эксплуатации. Модуль ввода-вывода должен быть рассчитан на температурный режим и влажность вашего объекта. Для наружного размещения требуется степень защиты не ниже IP65/IP67, для установки в шкафы — IP20. Также учитывайте наличие вибраций, агрессивных сред и электромагнитных помех.
Совместимость по протоколам. Модуль ввода-вывода должен поддерживать протоколы, используемые вашим контроллером или шлюзом IIoT. Если вы планируете интеграцию с облачной платформой, проверьте поддержку MQTT, OPC UA или REST API через встроенный Ethernet-порт.
Масштабируемость. Системы IIoT часто расширяются, поэтому модуль должен позволять добавление новых каналов без замены существующих — через расширение шины или подключение дополнительных модулей ввода-вывода.
Надёжность и сервис. Обратите внимание на среднюю наработку на отказ (MTBF) и наличие сервисной поддержки. Для ответственных систем выбирайте модули ввода-вывода от проверенных производителей, таких как Нинбо Санань Электронные Технологии Лтд., с длительной гарантией.
Часто задаваемые вопросы о модулях ввода-вывода в IIoT
Датчик преобразует физическую величину в электрический сигнал, а исполнительный механизм преобразует электрический сигнал в физическое действие. Модуль ввода-вывода выполняет промежуточную функцию: он преобразует сигналы датчиков в цифровой код для контроллера и передаёт управляющие сигналы от контроллера к исполнительным механизмам. Без модуля ввода-вывода контроллер не может ни прочитать данные датчиков, ни управлять механизмами. Это ключевой элемент, обеспечивающий интерфейс между физической и цифровой средой.
Технически это возможно, если оба модуля поддерживают один и тот же протокол связи (например, Modbus RTU). Однако на практике использование оборудования разных вендоров часто усложняет настройку, диагностику и обслуживание. Протоколы могут иметь нестандартные реализации, а конфигурационные инструменты различаться. Для ответственных IIoT-проектов мы рекомендуем использовать оборудование одного производителя на уровне полевых устройств, чтобы минимизировать проблемы совместимости и упростить поддержку.
Гальваническая развязка обеспечивает электрическое разделение между входными/выходными цепями и управляющей электроникой модуля. Это защищает контроллер от перенапряжений, импульсных помех и ошибок заземления, которые могут возникнуть на полевых линиях. Без изоляции высокое напряжение на входе может вывести из строя как модуль, так и подключённый контроллер. Для промышленных объектов с большим количеством мощного оборудования изоляция является обязательным требованием. Большинство модулей Sanan-IO имеют изоляцию до 2500 В, что гарантирует безопасность и надёжность.
Да, современные модули ввода-вывода со встроенным Ethernet-портом и поддержкой протоколов MQTT или OPC UA могут передавать данные непосредственно в облачные платформы (AWS IoT Core, Microsoft Azure IoT, Yandex Cloud). Такой подход называется «облачно-ориентированной архитектурой». Он упрощает систему и снижает затраты, так как исключает промежуточный контроллер. Однако при этом важно учитывать задержки передачи и необходимость стабильного интернет-соединения. Модули Sanan-IO имеют встроенный MQTT-клиент и могут работать как самостоятельные шлюзы для небольших объектов.
Обслуживание включает регулярную проверку состояния каналов (тестирование входов и выходов), обновление прошивки и проверку правильности конфигурации. В современных системах это выполняется удалённо через сеть — диагностический сервер автоматически проверяет доступность модулей, целостность данных и корректность настроек. При обнаружении отклонений система отправляет уведомление оператору. Физическое обслуживание (чистка клемм, замена модулей) проводится по регламенту, обычно раз в 1–2 года, в зависимости от условий эксплуатации. Наши специалисты рекомендуют ежегодную профилактику с проверкой затяжки клеммных соединений.
Статья подготовлена инженерно-техническим центром Нинбо Санань Электронные Технологии Лтд. — разработчика и производителя модулей ввода-вывода и систем промышленной автоматизации. Наши специалисты имеют многолетний опыт создания IIoT-решений для нефтегазовой, энергетической и обрабатывающей промышленности. Приведённые данные основаны на реальных проектах внедрения систем сбора данных и управления на предприятиях России и стран СНГ.
