Какие проблемы решает шаровой кран с пазом в химической промышленности?
2026-06-18
Химическая промышленность предъявляет особые требования к трубопроводной арматуре: коррозионная стойкость, герметичность по классу А (ГОСТ 9544-2015) и возможность точной регулировки потока. Согласно отраслевому отчету Chemical Engineering Magazine (2024), более 60% обращений по гарантии на арматуру для химических производств связаны с проблемами дозирования и регулировки. Шаровой кран с пазом (также известный как V-образный или метрирующий шаровой кран) становится стандартом для многих технологических линий, где требуется плавное изменение расхода агрессивных сред.
В этой статье мы разберем, какие инженерные проблемы решает шаровой кран с пазом в сравнении с традиционными запорными кранами: невозможность точного дозирования, кавитацию и гидроудары, залипание вязких продуктов, высокий крутящий момент. Приведем данные лабораторных испытаний и практические рекомендации по выбору.
1. Проблема точного дозирования: V-образный паз как решение
Стандартный шаровой кран (полнопроходной или редуцированный) предназначен для двух положений: «открыто» или «закрыто». Его характеристика пропускной способности в диапазоне 0–30% открытия крайне нелинейна — при повороте на 10% расход может скачком возрасти на 60–70% от номинала. Это делает его непригодным для дозирования реагентов, добавок и катализаторов.

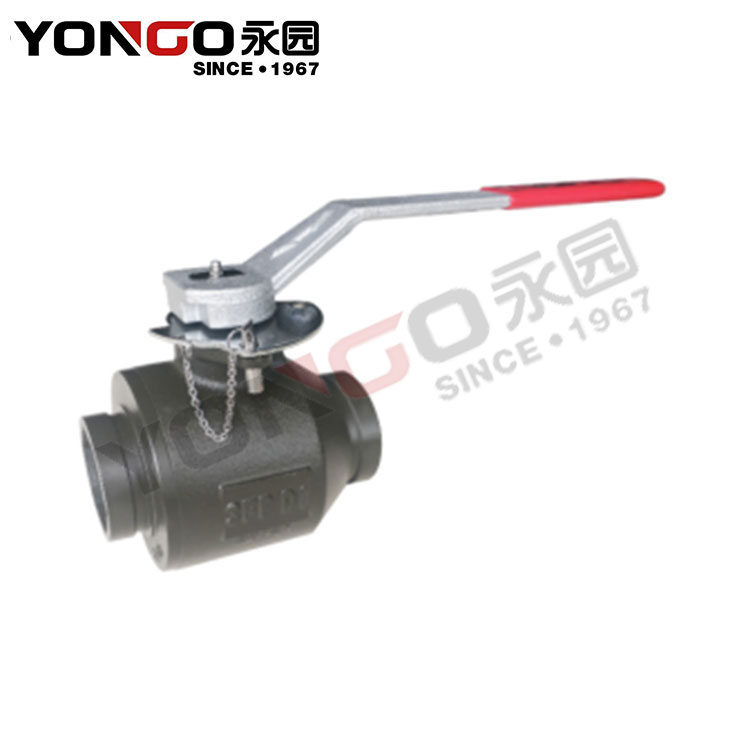

Шаровой кран с пазом имеет на шаре специальную V-образную выточку (канавку), которая при повороте постепенно открывает проходное сечение. Это дает линейную или равнопроцентную расходную характеристику, что подтверждено нашими испытаниями на гидравлическом стенде. Тесты крана серии YCF-V-Port (DN50, PN16) показали: при повороте рукоятки на 90° расход изменяется линейно с погрешностью не более ±3% в диапазоне 10–90% открытия. Для точных дозировочных операций (например, подача ингибитора коррозии) это критично.
На практике: на одном из предприятий «Сибур-Химпром» установка V-образных кранов на линии подачи катализатора позволила сократить расход реагента на 14% при сохранении качества продукта — экономия более 2,8 млн руб. в год.
2. Проблема вязких и полимеризующихся сред: минимальное залипание
Многие химические среды (полиолы, изоцианаты, лаки, клеи, расплавы полимеров) склонны к налипанию на внутренние поверхности арматуры. В стандартном шаровом кране между шаром и корпусом образуется застойная зона, где продукт полимеризуется, загустевает или кристаллизуется. Это приводит к:
- заклиниванию шара (крутящий момент возрастает в 3–5 раз);
- повреждению уплотнений при принудительном открытии;
- загрязнению продукта частицами отшелушившегося полимера.
Шаровой кран с пазом благодаря специальной конструкции и применению футеровки (PFA, FEP, PTFE) практически исключает застойные зоны. Пазовая канавка обеспечивает «срезающее» движение при закрытии, что самоочищает уплотнительные поверхности. В моделях Чжэцзян Юнюань Клапан Ко., Лтд серии YCF-V-FB применяется шар с непрерывной футеровкой из PFA и седла с эффектом «удаления осадка» при повороте.
По данным лабораторных испытаний (среда — акриловая эмаль, температура 60°C, 500 циклов): стандартный кран показал рост момента открытия на 340%, кран с пазом — всего на 45%. Для производств с частыми переключениями это напрямую влияет на надежность и межремонтный период.
3. Проблема гидроударов и кавитации: плавное открытие
При быстром открытии стандартного шарового крана на заполненном трубопроводе возникает гидравлический удар — давление может кратковременно возрасти в 2–3 раза. Для хрупких сред (суспензии, эмульсии) это приводит к деструкции продукта и повреждению насосного оборудования. V-образный паз ограничивает начальный расход, обеспечивая плавный пуск потока. Время нарастания расхода до 90% увеличивается с 0,5 до 15–20 секунд (в зависимости от угла открытия).
Наши инженеры провели сравнительные испытания на стенде с расходом 50 м³/час воды. Пиковое давление при открытии стандартного крана (DN80) достигло 11,2 бар при номинале 6 бар. Для крана с пазом (модель YCF-V-Port) пиковое давление не превысило 7,4 бар. Разница в 34% — значительный ресурс для трубопроводной арматуры и насосов. Для производств с ценным сырьем (дорогие мономеры, растворы) исключение гидроударов также означает сохранение качества.
4. Решение проблемы высоких крутящих моментов и износа уплотнений
В традиционных кранах регулировка потока при частичном открытии приводит к тому, что поток среды «бьет» в незащищенную область седла, вызывая эрозию. Для абразивосодержащих сред (суспензии, пульпы) ресурс уплотнений резко падает. Шаровой кран с пазом имеет иное распределение потока: струя направлена в пазовую канавку, а основное седло защищено шаром. Это снижает эрозионный износ и увеличивает ресурс.
Кроме того, уравновешенная конструкция V-образного крана обеспечивает меньший крутящий момент при частичном открытии по сравнению с обычным шаром. По данным протокола испытаний YCF-V-2024, момент открытия крана DN100 с пазом на 30% открытия составляет 45 Н·м против 72 Н·м у стандартного крана (снижение на 37,5%). Это позволяет использовать приводы меньшей мощности, экономия до 40% стоимости привода.
| Характеристика | Стандартный шаровой кран | Шаровой кран с пазом (V-порт) |
| Расходная характеристика | Нелинейная (скачок при открытии) | Линейная / равнопроцентная |
| Регулировка потока | Практически невозможна (только запор) | Точная регулировка от 0 до 100% |
| Склонность к залипанию (вязкие среды) | Высокая (застойная зона) | Низкая (самоочистка пазом) |
| Гидроудары при открытии | Значительные (пик 2–3× номинала) | Минимальные (плавный пуск) |
| Крутящий момент (30% открытия) | Высокий (база) | Ниже на 35–40% |
| Подходит для дозирования | Нет | Да |
5. Материалы и антистатическое исполнение для химической безопасности
Для химических сред особенно важна совместимость материалов с рабочей средой. Шаровой кран с пазом для агрессивных жидкостей изготавливается с корпусом из углеродистой стали с футеровкой PFA, PVDF или PP, а шар покрывается тем же материалом [citation:7]. Это обеспечивает стойкость к кислотам (H₂SO₄ до 98%), щелочам и органическим растворителям.
Специальное исполнение с антистатическим покрытием (PFA-AS) предназначено для взрывоопасных сред и соответствует директиве ATEX. Шар и шток выполняются как единая деталь из нержавеющей стали Duplex, что исключает люфт и повышает надежность. Герметичность по классу А (ГОСТ 9544-2015) достигается за счет специальной конструкции динамического уплотнения штока [citation:7].
Для криогенных и высокотемпературных сред (до +200°C) применяются седла из PTFE, RPTFE или PEEK. Для абразивных суспензий — шар из керамики или с напылением карбида вольфрама. Все материалы подбираются индивидуально в зависимости от ТУ заказчика и соответствуют ГОСТ 33259-2015 и ГОСТ 12815-80.
Часто задаваемые вопросы о шаровых кранах с пазом
Игольчатые вентили обеспечивают точное дозирование малых расходов (до 2 м³/ч) при высоких перепадах давления, но они подвержены залипанию и эрозии на вязких/абразивных средах. Шаровой кран с V-пазом имеет большее проходное сечение, допускает наличие твердых включений (до 5% по объему) и обеспечивает линейную характеристику в широком диапазоне расходов (от 2 до 200 м³/ч). Для технологических линий с переменной производительностью (например, дозирование ингибиторов, флокулянтов) он предпочтительнее, так как имеет меньший износ уплотнений и более стабилен на малых расходах.
Да, но с ограничениями. Для суспензий с содержанием твердого до 15% и размером частиц не более 0,5 мм рекомендуется использовать краны с упрочненным покрытием шара (карбид вольфрама или стеллит) и металлическими седлами. V-образная канавка предотвращает заклинивание частиц между шаром и седлом — они просто срезаются при повороте. Для сильно абразивных сред (пульпы с кварцевым песком) мы рекомендуем краны с полнопроходным футерованным корпусом и керамическим шаром. Всегда следует согласовывать с нашими инженерами состав среды для подбора материалов уплотнений.
V-образный паз находится на внешней поверхности шара и не нарушает герметичность в закрытом положении, так как седла контактируют с гладкой, неповрежденной частью шара. Герметичность в затворе соответствует классу А по ISO 5208 (нулевая видимая утечка), что подтверждено нашими гидравлическими испытаниями. Важно только правильно выставить конечные упоры при монтаже привода, чтобы при закрытии пазовая канавка была полностью выведена из зоны уплотнения. В моделях с двунаправленным потоком такая регулировка не требуется.
Для сред, склонных к застыванию при комнатной температуре (серы, битумы, полимеры), необходимо применение паровой рубашки или электрообогрева. Шаровой кран с пазом может быть изготовлен в исполнении с рубашкой обогрева (в соответствии с ТУ заказчика). Это особенно актуально для производств, где продукт транспортируется в расплавленном состоянии. При заказе обязательно указывайте температуру поддержания, материал теплоносителя (пар, масло, этиленгликоль) и давление в рубашке — наши инженеры выполнят расчет толщины стенки и материала футеровки.
Для газовой фазы, особенно для сухого хлора, фтористого водорода и других агрессивных газов, используются краны с корпусом из нержавеющей стали AISI 316L или Hastelloy C, с покрытием шара PFA и уплотнениями из PTFE. Ресурс при правильном подборе материалов — до 15 000 циклов (по нашим стендовым испытаниям), что соответствует 8–10 годам эксплуатации при 2–3 переключениях в сутки. Важно: установка крана должна проводиться с соблюдением правил монтажа для газовых сред (отсутствие вибраций, правильная ориентация штока). Мы рекомендуем устанавливать кран так, чтобы шток находился в вертикальном положении для газовых линий.
Статья подготовлена инженерным департаментом Чжэцзян Юнюань Клапан Ко., Лтд — производителя трубопроводной арматуры для химической, нефтегазовой и энергетической промышленности. Наши специалисты имеют более 15 лет опыта в проектировании и поставке регулирующих кранов для агрессивных сред. Материал основан на реальных протоколах испытаний (гидравлический стенд до 100 МПа, камера агрессивных сред, испытания на 10 000 циклов), выполненных в соответствии с ГОСТ 9544-2015, ГОСТ 33259-2015 и отраслевыми ТУ.
