Какие ошибки допускаются при установке обратного клапана?
2026-08-14

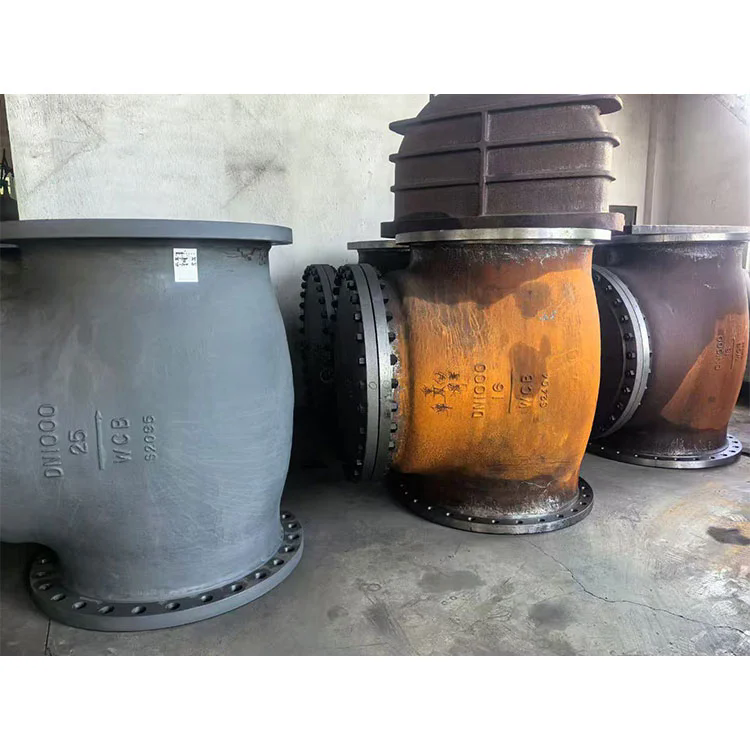

Обратный клапан является одним из ключевых элементов трубопроводных систем, предназначенным для предотвращения обратного потока среды. Однако, несмотря на кажущуюся простоту устройства, до 25% отказов обратных клапанов связано с ошибками при их монтаже. По данным отраслевой статистики, неправильная установка может сократить срок службы клапана в 3–5 раз. Инженеры ООО «Чжэцзянская компания запорной арматуры Яньчэн» проанализировали наиболее частые ошибки при установке обратных клапанов и подготовили практические рекомендации по правильному монтажу.
В этой статье мы рассмотрим как типичные ошибки при установке обратных клапанов, так и правильные методы их монтажа. Около 40% материала будет посвящено правильной установке — чтобы вы могли не только избежать проблем, но и обеспечить надёжную работу клапана на протяжении всего срока службы.
1. Неправильная ориентация клапана (направление потока)
Ошибка: Установка обратного клапана против направления потока или без учёта маркировки на корпусе.
Каждый обратный клапан имеет стрелку на корпусе, указывающую направление потока среды. Игнорирование этой маркировки — одна из самых распространённых ошибок. При установке клапана в обратном направлении он просто не сможет открыться при подаче среды, что приведёт к полной блокировке потока. В некоторых случаях это может вызвать критическое повышение давления и аварийную остановку системы.
Правильная установка: Перед монтажом обязательно проверьте стрелку на корпусе клапана. Она должна совпадать с направлением движения среды в трубопроводе. Если клапан не имеет маркировки (что характерно для некоторых бюджетных моделей), необходимо изучить конструкцию — входное отверстие всегда находится со стороны седла, а выходное — со стороны запорного элемента. Для обеспечения правильной ориентации наши специалисты рекомендуют делать отметку на трубопроводе до начала монтажа.
После установки обязательно проверьте работу клапана при подаче среды — диск или золотник должен свободно открываться при прямом потоке и плотно закрываться при его остановке.
2. Неправильный выбор типа обратного клапана для конкретных условий
Ошибка: Применение клапана, не соответствующего условиям эксплуатации (давление, температура, тип среды).
Например, установка поворотного обратного клапана в системе с пульсирующим потоком может привести к быстрому износу шарнира и потере герметичности. Или использование подъёмного клапана с пружиной в горизонтальном положении, когда он предназначен только для вертикального монтажа.
Правильный выбор: Перед установкой необходимо точно определить рабочие параметры системы: максимальное давление, температура среды, наличие абразивных частиц, пульсация потока. На основе этих данных выбирается тип клапана:
- Поворотные (дисковые) клапаны — для горизонтальных трубопроводов с большими диаметрами и неабразивными средами.
- Подъёмные клапаны — для горизонтальных и вертикальных трубопроводов, предпочтительны при высоких скоростях потока.
- Пружинные клапаны — для систем, где требуется быстрое закрытие (например, для предотвращения гидроудара).
- Бесшумные клапаны — для систем, где важно снизить шум при закрытии.
В сомнительных случаях всегда обращайтесь к документации производителя или консультируйтесь с нашими специалистами ООО «Чжэцзянская компания запорной арматуры Яньчэн».
3. Отсутствие прямого участка перед клапаном
Ошибка: Установка обратного клапана непосредственно после изгиба трубы, задвижки или насоса без прямого участка.
Турбулентность потока, возникающая после вентилей, поворотов или насосов, приводит к неравномерному давлению на запорный элемент, его вибрации и преждевременному износу. В результате клапан может не полностью закрываться или, наоборот, «хлопать» из-за неустойчивого потока.
Правильная установка: Перед обратным клапаном (со стороны входа) должен быть прямой участок трубы длиной не менее 5–10 диаметров трубопровода. Это позволяет выровнять поток и обеспечить стабильную работу клапана. Исключение составляют бесшумные и некоторые пружинные клапаны, у которых требования к прямому участку могут быть снижены — но это всегда указывается в паспорте изделия.
Наши эксперты рекомендуют: если невозможно обеспечить прямой участок из-за стеснённых условий, используйте клапаны с демпфирующими устройствами или установите гаситель гидроударов.
4. Неправильное положение установки (горизонтальное vs вертикальное)
Ошибка: Установка клапана в положении, не соответствующем его конструкции.
Например, подъёмный обратный клапан с пружиной может быть установлен как горизонтально, так и вертикально, но без пружины — только горизонтально. Поворотный клапан с противовесом должен устанавливаться строго горизонтально. Игнорирование этого требования приводит к тому, что запорный элемент не полностью закрывается под собственным весом, и возникают утечки обратного потока.
Правильная установка: Изучите паспорт клапана. Обратите внимание на рекомендованное положение установки. Если указано «только горизонтально» — категорически запрещается устанавливать вертикально. Если указано «горизонтально или вертикально», убедитесь, что поток при вертикальной установке направлен снизу вверх — это обеспечивает корректную работу.
| Тип обратного клапана | Допустимое положение | Последствия ошибки | Рекомендация |
| Поворотный (дисковый) с противовесом | Горизонтальное | Неполное закрытие, утечки | Устанавливать строго горизонтально |
| Подъёмный (с пружиной) | Горизонтальное или вертикальное (поток снизу-вверх) | Заедание золотника | При вертикальной установке — только снизу-вверх |
| Бесшумный (гидравлический) | Горизонтальное или вертикальное | Увеличение времени закрытия | Следовать инструкции производителя |
5. Недостаточная герметизация фланцевых соединений и перекос
Ошибка: Установка клапана с перекосом фланцев или с недостаточно затянутыми болтами.
Перекос фланцев приводит к деформации корпуса клапана, что вызывает заклинивание запорного элемента. Недостаточная затяжка болтов — к утечкам через фланцевое соединение. Чрезмерная затяжка может повредить корпус или уплотнительные поверхности.
Правильная установка: При монтаже обратного клапана на фланцевом соединении необходимо:
- Очистить поверхности фланцев от загрязнений.
- Установить прокладку, соответствующую среде и температуре.
- Затягивать болты равномерно крест-накрест с контролем момента затяжки (при использовании динамометрического ключа).
- После затяжки проверить отсутствие перекоса с помощью щупа или уровня.
Для больших диаметров (DN300 и выше) рекомендуется проводить контрольную затяжку через 24 часа после монтажа из-за возможной релаксации прокладки.
6. Ошибки при выборе монтажного положения (задвижка на входе)
Ошибка: Установка обратного клапана сразу после запорной арматуры (задвижки, вентиля) без учёта возможного гидроудара при её закрытии.
При быстром закрытии задвижки перед обратным клапаном возникает гидроудар, который может повредить чувствительный запорный элемент клапана. Особенно это опасно для тонкостенных дисков в поворотных клапанах.
Правильная установка: Между запорной арматурой (задвижкой) и обратным клапаном должен быть прямой участок длиной не менее 3–5 DN. Это снижает риск гидроудара. Если это невозможно, используйте обратный клапан с пружинным демпфером или установите гаситель гидроударов.
Также рекомендуется устанавливать обратный клапан после любого устройства, которое может создавать турбулентность (насосы, фильтры, повороты).
7. Правильная установка — сводные рекомендации
Для удобства специалистов мы собрали ключевые правила правильной установки обратного клапана в краткий чек-лист:
- Проверьте направление потока — стрелка на корпусе должна совпадать с движением среды.
- Выберите тип клапана в соответствии с условиями эксплуатации (температура, давление, среда).
- Обеспечьте прямой участок перед клапаном (не менее 5–10 DN).
- Установите клапан в рекомендованном положении (горизонтально или вертикально, с учётом направления потока).
- Выполните фланцевый монтаж с контролем момента затяжки и без перекоса.
- Избегайте установки клапана сразу после задвижки — предусмотрите прямой участок или демпфер.
Часто задаваемые вопросы о установке обратных клапанов
Это зависит от типа клапана. Подъёмные клапаны с пружиной могут устанавливаться вертикально при условии, что поток движется снизу вверх. Поворотные клапаны с противовесом — только горизонтально. Бесшумные клапаны допускают установку в любом положении, но следует руководствоваться инструкцией производителя. Перед установкой обязательно изучите паспорт клапана.
Минимальный прямой участок перед обратным клапаном для большинства типов составляет 5–10 диаметров трубы (DN). Для клапанов с демпфирующими устройствами это значение может быть уменьшено до 3 DN. После клапана прямой участок обычно не требуется, но рекомендуется избегать установки сразу после изгиба. Если монтаж в стеснённых условиях неизбежен, установите клапан с более высоким гидравлическим сопротивлением или используйте гаситель турбулентности.
Хлопание обратного клапана происходит из-за резкого перепада давления или гидроудара при остановке потока. Основные причины: слишком быстрое закрытие (нет демпфирования), короткий прямой участок перед клапаном, неправильный подбор типа клапана (например, поворотный вместо бесшумного), или работа при пульсирующем потоке. Для устранения установите клапан с пружинным демпфером или увеличить прямой участок. Также рекомендуется использовать бесшумные клапаны в системах с частыми остановками.
Да, но с использованием специальных типов клапанов. Для сред с абразивными частицами (песок, окалина, шлам) рекомендованы клапаны с износостойкими покрытиями (например, с наплавкой из карбида вольфрама) и с резиновыми уплотнениями. Не рекомендуется использовать поворотные клапаны с металлическим уплотнением — абразив быстро разрушает их поверхности. Обратите внимание на подъёмные клапаны с керамическими или твердосплавными вставками.
После установки выполните следующие проверки: 1) Визуальный осмотр — стрелка на корпусе совпадает с направлением потока, отсутствуют перекосы фланцев. 2) Гидравлическое испытание — подайте рабочее давление и проверьте герметичность соединений. 3) Проверка работы — откройте и закройте систему, убедитесь, что клапан открывается и закрывается без задержек и посторонних звуков. При обнаружении вибраций или хлопания проверьте прямой участок и наличие демпфирующих элементов.
Статья подготовлена инженерно-техническим центром ООО «Чжэцзянская компания запорной арматуры Яньчэн» — производителя и поставщика трубопроводной арматуры для промышленных объектов. Наши специалисты имеют многолетний опыт проектирования и монтажа систем с обратными клапанами в нефтегазовой, энергетической и водопроводной отраслях. Приведённые рекомендации основаны на реальных проектах и анализе случаев неправильного монтажа на объектах в России и странах СНГ.
