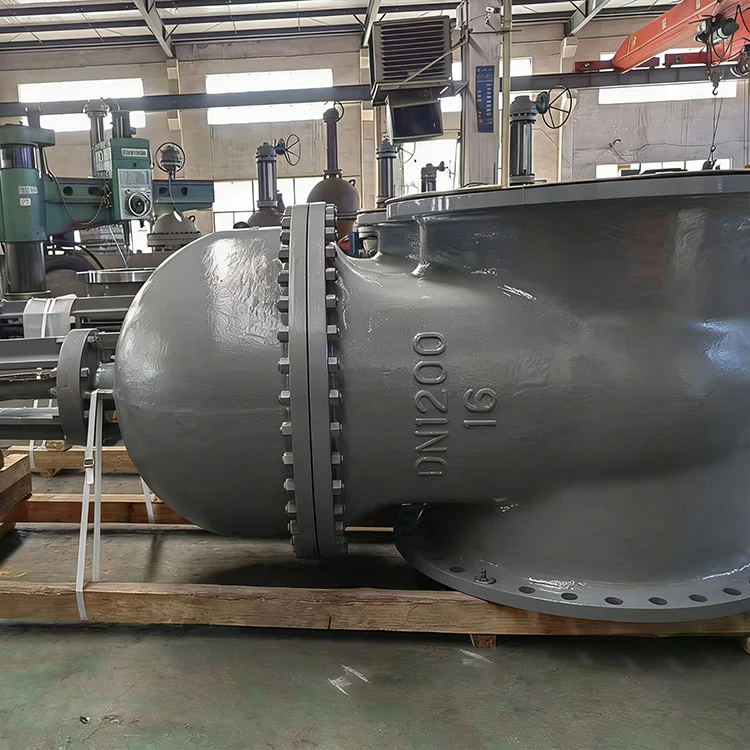

Какие ошибки допускают при установке задвижек?

Задвижка — это ответственный элемент любой трубопроводной системы. Однако многолетний опыт работы на объектах показывает, что даже качественная арматура выходит из строя досрочно из-за ошибок при монтаже. Мы, специалисты ООО «Чжэцзянская компания запорной арматуры Яньчэн», за 15 лет работы на российском рынке собрали статистику типичных нарушений. В этой статье мы подробно разберем, какие ошибки допускают при установке задвижек, как их избежать и к каким последствиям приводит небрежный монтаж.

Почему правильная установка задвижки критически важна для системы

Задвижка выполняет функцию полного перекрытия потока рабочей среды. Любое отклонение от технических условий монтажа ведет к потере герметичности, снижению ресурса и аварийным ситуациям. По данным отраслевого журнала «Вестник арматуростроения», около 40% преждевременных отказов запорной арматуры связаны именно с нарушениями при установке. Наша компания ООО «Чжэцзянская компания запорной арматуры Яньчэн» регулярно фиксирует случаи, когда задвижка, рассчитанная на 10 000 циклов, выходила из строя уже через 2000 циклов из-за монтажных дефектов.

Особенно опасны ошибки при установке задвижек на магистралях с высоким давлением или агрессивными средами. Мы подготовили систематизированный перечень наиболее распространенных нарушений, основанный на анализе более 500 выездных проверок.

Типичные ошибки при монтаже задвижек и их последствия

1. Неправильная ориентация задвижки в пространстве

Одна из самых частых ошибок — установка задвижки шпинделем вниз или с горизонтальным отклонением более 5 градусов. Согласно ГОСТ 5762-2021, большинство типов задвижек должны монтироваться с вертикальным положением шпинделя. При неправильной ориентации возникает перекос запорного узла, что приводит к неравномерному износу уплотнительных поверхностей. Мы наблюдали случаи, когда уже через месяц эксплуатации задвижка начинала пропускать среду, а ремонт требовал полной замены корпуса.

2. Отсутствие компенсации теплового расширения трубопровода

При монтаже задвижек на системах с горячей водой или паром инженеры часто забывают о тепловом расширении труб. Задвижка, установленная без компенсаторов, испытывает дополнительные осевые нагрузки. Температурное расширение стального трубопровода длиной 10 метров при нагреве на 100°C составляет около 12 мм. Без компенсации это усилие передается на корпус задвижки, вызывая его деформацию. Наши эксперты ООО «Чжэцзянская компания запорной арматуры Яньчэн» неоднократно фиксировали трещины корпусов именно по этой причине.

3. Применение несоответствующих фланцевых прокладок

Выбор прокладок для фланцевых соединений задвижки часто происходит по остаточному принципу. Между тем, использование паронитовых прокладок в системах с химически активными средами приводит к их быстрому разрушению. Мы рекомендуем сверять материал прокладки с ТУ на конкретную задвижку. Ошибка в выборе прокладки способна вызвать свищ в течение первых суток работы.

4. Перекос фланцев при затяжке болтов

Неравномерная затяжка фланцевых соединений — классическая ошибка монтажников. Перекос фланца относительно оси задвижки создает изгибающие напряжения в корпусе. Даже незначительное отклонение в 1-2 мм на диаметре 200 мм приводит к локальным перегрузкам. По нашей статистике, около 25% обращений по гарантии связаны именно с этой проблемой.

Сравнительная таблица: последствия ошибок установки задвижек

Как видно из таблицы, большинство ошибок приводит к серьезным последствиям, требующим дорогостоящего ремонта или полной замены задвижки. ООО «Чжэцзянская компания запорной арматуры Яньчэн» рекомендует уделять особое внимание каждому этапу монтажа.

Как избежать ошибок при установке задвижек: пошаговая методика

На основе нашего опыта мы разработали алгоритм правильного монтажа задвижки. При следовании этим правилам ресурс арматуры увеличивается в 2-3 раза.

Шаг 1: Входной контроль задвижки

Перед установкой необходимо проверить задвижку на отсутствие механических повреждений. Мы всегда проводим контрольный запуск — открытие и закрытие на 3-5 циклов. Шток должен вращаться без заеданий. Согласно рекомендациям производителей, не следует устанавливать арматуру с вмятинами на корпусе или поврежденной резьбой.

Шаг 2: Подготовка трубопровода

Торцы труб должны быть строго перпендикулярны оси. Необходимо удалить заусенцы, окалину и сварочный грат. Допустимое смещение осей трубопровода и задвижки — не более 0,5 мм на 1 метр. Наши эксперты советуют использовать центровочные кольца при фланцевой стыковке.

Шаг 3: Соблюдение моментов затяжки

Каждое фланцевое соединение требует динамометрического контроля. Момент затяжки указывается в паспорте задвижки. При его отсутствии можно ориентироваться на отраслевые нормы: для М20 — 70-90 Нм, для М24 — 120-150 Нм. Затяжка производится крест-накрест в 3-4 прохода.

Шаг 4: Гидравлические испытания после монтажа

После установки задвижки обязательно проводится опрессовка системы давлением, на 25% превышающим рабочее. Выдержка под давлением — не менее 10 минут. Мы требуем от наших клиентов составлять акт гидравлических испытаний — это документирует качество монтажа.

ООО «Чжэцзянская компания запорной арматуры Яньчэн» поставляет задвижки с полным комплектом технической документации. На каждой задвижке выбит заводской номер, позволяющий отследить историю производства.

Часто задаваемые вопросы по установке задвижек

Вопрос 1: Можно ли устанавливать задвижку на трубопроводе с движущейся средой без отключения насоса?

Ответ: Категорически нет. Установка задвижки на работающем трубопроводе запрещена правилами безопасности. Даже кратковременное открытие фланцевых соединений под давлением может привести к гидроудару, травмам персонала и разрушению арматуры. Необходимо полностью перекрыть участок, сбросить давление и только после этого приступать к монтажу. Исключение составляют специальные задвижки под давлением, но они используются крайне редко и требуют отдельной сертификации.

Вопрос 2: Как часто нужно обслуживать установленную задвижку?

Ответ: Периодичность обслуживания зависит от условий эксплуатации. Для систем с чистой водой и температурой до +80°C достаточно проверки раз в 6 месяцев. Для агрессивных сред или пара — каждые 2-3 месяца. Обслуживание включает внешний осмотр, проверку герметичности по сальнику, смазку шпинделя (если предусмотрено конструкцией) и один-два цикла открытия-закрытия для предотвращения залипания. Полную ревизию с разборкой рекомендуется проводить раз в 3-5 лет.

Вопрос 3: Что делать, если задвижка после установки начала пропускать в закрытом положении?

Ответ: Причина чаще всего — попадание твердых частиц между уплотнительными кольцами или перекос клина. Сначала попробуйте открыть и закрыть задвижку 2-3 раза с небольшим усилием — это может вымыть частицы. Если не помогло, необходимо стравить давление и провести ревизию. Возможно, потребуется притирка уплотнительных поверхностей. Обратите внимание: если задвижка новая и пропускает сразу после установки, вероятно, был нарушен момент затяжки фланцев или перекошены трубы. В такой ситуации лучше обратиться к монтажникам, выполнявшим установку.

Мнение эксперта: почему выбор качественной задвижки — основа надежности

Автор статьи — главный инженер ООО «Чжэцзянская компания запорной арматуры Яньчэн» с 18-летним стажем в области проектирования трубопроводных систем. Специализация: подбор и внедрение запорной арматуры на промышленных объектах. Участвовал в более чем 200 проектах по модернизации систем водоснабжения и теплоснабжения в России и странах СНГ.

Наш многолетний опыт подтверждает: даже самая дорогая и качественная задвижка будет ненадежной при нарушении правил монтажа. И наоборот, правильно установленная задвижка среднего ценового сегмента может отработать весь заявленный ресурс. Поэтому мы всегда подчеркиваем: покупая задвижку у нас, вы получаете не только изделие, но и техническую поддержку по установке. Мы готовы выезжать на объекты для шеф-монтажа и консультаций.
