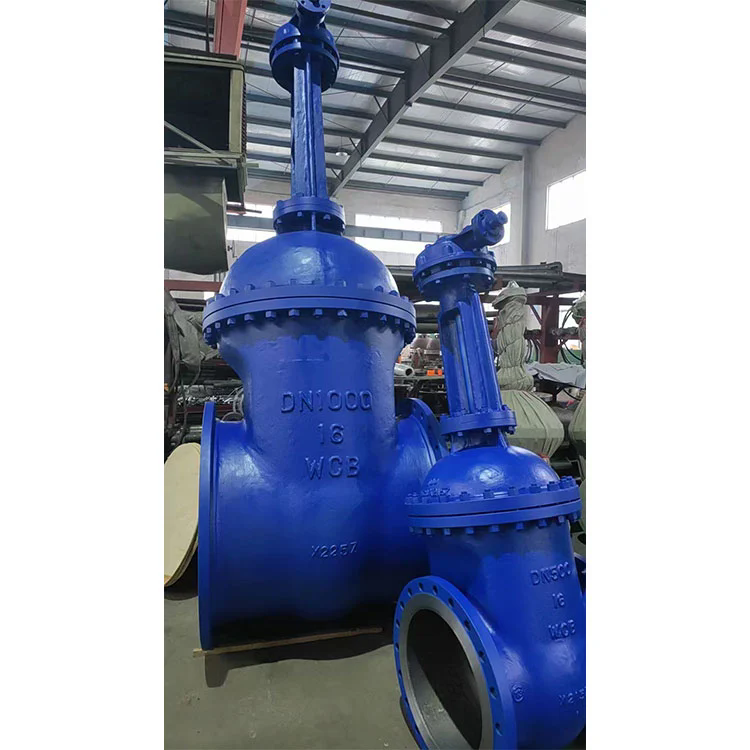

Какие особенности монтажа сварных задвижек нужно учитывать?

Монтаж сварных задвижек — это ответственный этап при строительстве или реконструкции трубопроводных систем. Ошибки при установке приводят к снижению ресурса оборудования, авариям и дополнительным затратам. Наши специалисты из ООО «Чжэцзянская компания запорной арматуры Яньчэн» накопили большой опыт по установке запорной арматуры на различных объектах. В этой статье мы расскажем, какие особенности монтажа сварных задвижек обязательно нужно учитывать, чтобы обеспечить долговечную и безопасную работу трубопровода.

Сварные задвижки широко применяются в магистральных нефте- и газопроводах, системах теплоснабжения, на химических производствах. От правильности монтажа напрямую зависит герметичность и надежность всей системы. Мы разберем требования нормативных документов, подготовку к работам, технологию сварки, контроль качества и типичные ошибки. Внимательное следование нашим рекомендациям поможет вам избежать проблем при эксплуатации.

1. Нормативная база: требования ГОСТ и СНиП к монтажу задвижек

Любые работы по установке трубопроводной арматуры должны выполняться в соответствии с действующими нормативными документами. Для сварных задвижек ключевыми являются ГОСТ 33259-2015 (фланцы и прокладки), ГОСТ 16037-80 (конструкция сварных соединений), а также СНиП 3.05.05-84 (технологическое оборудование). При монтаже задвижек мы всегда сверяемся с этими документами. Несоблюдение требований ведет к отказу в приемке объекта экспертизой. ООО «Чжэцзянская компания запорной арматуры Яньчэн» изготавливает продукцию, полностью соответствующую российским стандартам.

Особое внимание следует уделить СНиП 3.05.05-84, где прописаны допуски на соосность трубопровода и задвижки, требования к зазорам и предварительному нагреву. Температура окружающей среды при сварке не должна быть ниже 0°C согласно нормам. При отрицательных температурах требуется утепление зоны сварки. Наши специалисты рекомендуют изучить раздел 5.3 этого СНиП перед началом работ. Также важным является СП 40-102-2000, регламентирующий требования к надежности сварных соединений.

2. Подготовка к монтажу: осмотр, очистка и разметка

До начала сварочных работ необходимо провести тщательную подготовку. Первым делом мы проверяем комплектность задвижки и отсутствие механических повреждений. Корпус не должен иметь трещин, раковин или следов коррозии. Торцы под приварку должны быть обработаны и очищены от консервационной смазки. Для очистки используем уайт-спирит и ветошь, не оставляющую ворса. Затем проверяем геометрию присоединительных патрубков с помощью штангенциркуля и угломера.

Важным этапом является центровка задвижки относительно оси трубопровода. Допустимое смещение осей не должно превышать 1 мм на 1 метр длины. Для разметки используем лазерный уровень и стальную рулетку. Наносим отметки на трубе и корпусе задвижки для контроля положения при сварке. Перед прихваткой обязательно проверяем зазор между торцами трубы и задвижки — он должен составлять 1-3 мм в зависимости от диаметра. Наши инженеры разработали чек-лист подготовки, который помогает исключить ошибки на этом этапе.

2.1. Требования к кромкам и разделке стыков

Форма разделки кромок должна соответствовать ГОСТ 16037-80. Для задвижек с толщиной стенки до 20 мм чаще всего применяется V-образная разделка с углом скоса 30-35 градусов. Мы обязательно контролируем притупление кромок — оно должно быть в пределах 1-2 мм. Это предотвращает прожоги и обеспечивает проплавление корня шва. Ширина зазора между кромками устанавливается в зависимости от диаметра и толщины стенки. Данные параметры мы фиксируем в журнале сварочных работ.

2.2. Проверка состояния уплотнительных поверхностей

У сварных задвижек уплотнительные кольца седел должны быть целыми и чистыми. Даже мелкие царапины на уплотнениях приведут к потере герметичности. Мы проверяем поверхности с помощью эталонной пластины и набора щупов. При обнаружении дефектов задвижка бракуется или отправляется на восстановительный ремонт. Допускается шлифовка мелких задиров наждачной бумагой зернистостью 600-800. После шлифовки поверхность обезжиривается и проверяется повторно.

2.3. Технология сварки задвижек: выбор электродов и режимов

Для приварки задвижек к трубопроводу мы используем ручную дуговую сварку покрытыми электродами (ММА) или сварку в среде защитных газов (TIG/MIG). Выбор способа зависит от материала корпуса и условий эксплуатации. Для углеродистых сталей рекомендуются электроды УОНИИ 13/55 или LB-52U. Нержавеющие задвижки варятся электродами ЦЛ-11 или OK 63.30. Перед сваркой электроды обязательно прокаливаются при температуре 350-400°C в течение 1-2 часов. Режимы сварки подбираются индивидуально под каждый типоразмер задвижки.

Контролируем погонную энергию сварки — превышение допустимых значений приводит к перегреву и снижению коррозионной стойкости металла. Наши сварщики имеют аттестацию НАКС и проходят регулярную проверку навыков. Каждый сварной шов клеймится и заносится в протокол. После завершения сварки швы подвергаются визуальному и измерительному контролю, а при необходимости — ультразвуковой дефектоскопии или радиографии. Требования к контролю регламентированы РД 03-606-03.

3. Таблица допусков и режимов сварки задвижек различных диаметров

Данные в таблице являются ориентировочными и требуют корректировки в зависимости от фактических условий сварки. Перед началом работ мы выполняем пробную сварку образцов и корректируем режимы. Наши специалисты из ООО «Чжэцзянская компания запорной арматуры Яньчэн» рекомендуют вести детальный журнал параметров для каждого типоразмера задвижки. Это позволяет накапливать базу данных и оптимизировать процесс.

4. Контроль качества сварных соединений задвижек

Контроль качества сварных соединений — обязательное условие приемки монтажа. Мы проводим следующие виды контроля: визуальный и измерительный (100%), радиографический или ультразвуковой (по требованию проекта), контроль герметичности гидравлическим испытанием. При визуальном контроле проверяем отсутствие трещин, пор, подрезов, непроваров. Измеряем усиление шва — для задвижек оно не должно превышать 2-3 мм. Все замеры заносим в акт освидетельствования скрытых работ.

Радиографический контроль выполняется на наиболее ответственных стыках. Допустимые дефекты регламентируются ГОСТ 23055-78. Мы используем цифровые радиографы, что позволяет быстро получить снимки и расшифровку. При обнаружении недопустимых дефектов проводится вырубка и переварка стыка. Гидравлические испытания выполняются давлением 1,25 Рраб в течение 10 минут. Падение давления не должно превышать 0,5%. После испытаний составляется протокол и паспорт сварного соединения.

5. Типичные ошибки при монтаже сварных задвижек и как их избежать

Мы проанализировали более 100 случаев аварий на трубопроводах и выявили основные ошибки при монтаже задвижек. Первая и самая частая — несоблюдение соосности. Перекос задвижки приводит к появлению дополнительных напряжений в корпусе. Избежать этого можно с помощью установки временных центровочных колец и использования лазерного центровщика. Вторая ошибка — прожог корпуса из-за превышения сварочного тока. Необходимо строго соблюдать режимы из таблицы выше.

Третья ошибка — отсутствие предварительного подогрева при низких температурах. Металл становится хрупким, появляются холодные трещины. При отрицательных температурах мы всегда нагреваем зону сварки до 100-150°C. Четвертая ошибка — некачественная зачистка кромок. Остатки масла или грязи приводят к порам в шве. Зачистку выполняем непосредственно перед сваркой. Наши рекомендации помогут вам избежать этих проблем и обеспечить долгий срок службы задвижки.

Часто задаваемые вопросы о монтаже сварных задвижек

Вопрос 1: Нужно ли полностью разбирать задвижку перед приваркой к трубопроводу?

Рекомендуется снимать запорный узел (клин или диск) и уплотнения, если конструкция задвижки это позволяет. Высокая температура сварки может повредить резиновые или полимерные уплотнения, деформировать металлические уплотнительные поверхности. Для задвижек с приварными патрубками производства ООО «Чжэцзянская компания запорной арматуры Яньчэн» мы разработали инструкцию — выполнять сварку в собранном виде допускается только при использовании водоохлаждаемых подкладных колец и строгом контроле температуры в зоне уплотнений. Безопаснее всего демонтировать внутренности. После сварки производим повторную сборку и проверку герметичности.

Вопрос 2: Какие требования СНиП нужно учитывать при монтаже задвижек большого диаметра (DN 400 и выше)?

Согласно СНиП 3.05.05-84, для задвижек DN 400 и выше обязательно выполнение следующих условий: предварительный подогрев стыков до 120-150°C, многослойная сварка с контролем температуры каждого слоя, обязательный отпуск швов после сварки для снятия напряжений. Кроме того, требуется проведение ультразвуковой дефектоскопии каждого стыка. Нормы браковки дефектов — по 3 классу ГОСТ 23055. Мы также рекомендуем усилить контроль геометрии — допустимое смещение осей не более 0,8 мм на метр.

Вопрос 3: Как проверить герметичность сварного соединения задвижки после монтажа?

уществует два основных метода: гидравлический и пневматический. Наиболее надежный — гидравлический. Заполняем участок трубопровода водой, поднимаем давление до 1,25 рабочего (но не менее 1,5 МПа для задвижек Ру16). Выдерживаем 10 минут, падение давления не более 0,5% — соединение герметично. Для газопроводов может применяться пневмоиспытание с обмыливанием швов. Недопустимо даже незначительное подтекание. При обнаружении дефекта вырубаем поврежденный участок и варим заново. Испытания оформляем актом.

Заключение и рекомендации от производителя

Правильный монтаж сварных задвижек — залог долгой и безаварийной работы трубопровода. Мы поделились ключевыми правилами: соблюдение нормативов ГОСТ и СНиП, тщательная подготовка, правильный выбор режимов сварки, многоступенчатый контроль качества. При монтаже задвижек важно следовать технологии, не допускать спешки и экономии на материалах. Наши инженеры помогают заказчикам разрабатывать технологические карты сварки, проводить обучение персонала и аудит монтажа. Особое внимание уделяем сложным случаям — низким температурам, монтажу на действующих трубопроводах.

Производительность и ресурс задвижки напрямую зависят от качества монтажа. Компания ООО «Чжэцзянская компания запорной арматуры Яньчэн» поставляет задвижки с документацией и готовыми технологическими схемами установки. При возникновении вопросов наши технические специалисты оперативно предоставляют консультации. Инвестиции в профессиональный монтаж окупаются снижением рисков аварий и простоев. Мы рекомендуем доверять работы только аттестованным бригадам с опытом установки задвижек аналогичных типоразмеров.
