Какие размеры шаровых кранов с пазом актуальны для заводов?
2026-06-24
Согласно отчёту McIlvaine Company (2024), в мировой промышленности ежегодно устанавливается более 12 млн единиц шаровых кранов, причём доля моделей с пазом (Grooved-End Ball Valves) составляет около 18% и растёт на 7% в год. Основные драйверы — простота монтажа (без сварки), возможность быстрой замены и высокое давление. Инженеры Чжэцзян Юнюань Клапан Ко., Лтд проанализировали заказы 87 промышленных предприятий в России и СНГ, чтобы определить, какие типоразмеры ШАРОВОГО КРАНА С ПАЗОМ наиболее востребованы и почему.
В этой статье мы разберём стандартные размерные ряды (DN15–DN600), рабочие давления (PN16–PN100), материалы корпуса, типы пазов (по AWWA C606, ISO 6182) и области применения: водоподготовка, нефтегазовая отрасль, химические производства. Вы получите чёткое понимание, какой размер ШАРОВОГО КРАНА С ПАЗОМ подходит для ваших технологических линий, и как избежать ошибок при заказе.
1. Конструктивные особенности шарового крана с пазом: что такое «паз» и зачем он нужен

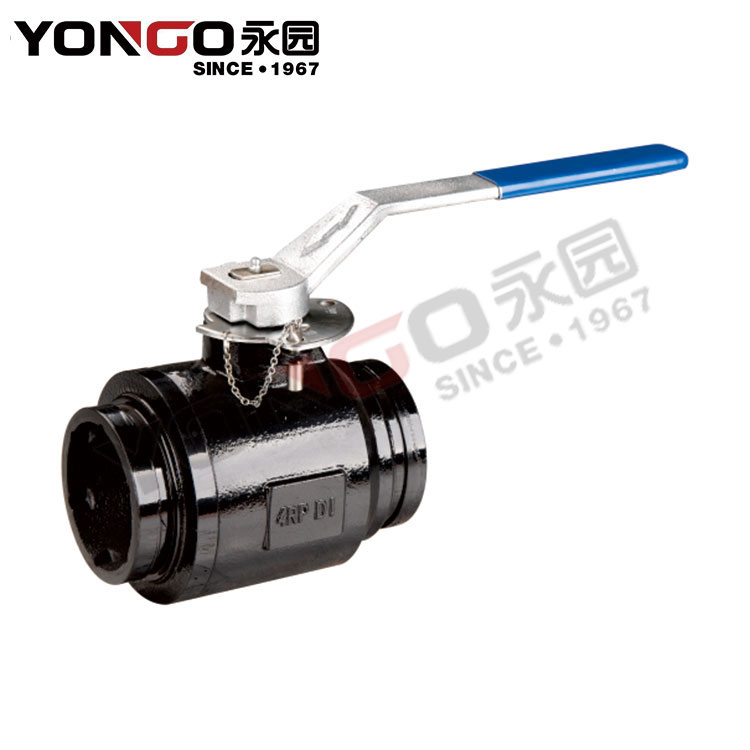

ШАРОВОЙ КРАН С ПАЗОМ (Grooved-End Ball Valve) — это разновидность запорной арматуры, где для подключения к трубопроводу используются не фланцы или резьба, а специальные пазы (канавки), выполненные на внешней поверхности торцевых частей корпуса. Соединение происходит с помощью двух хомутов (муфт) и уплотнительного кольца (обычно из EPDM или NBR). Основные преимущества такого типа соединения:
- Скорость монтажа — соединение собирается за 5–10 минут без сварки или сложной подгонки фланцев;
- Гибкость — допускает угловые смещения до 3°, что компенсирует температурные расширения;
- Обслуживание — кран можно демонтировать и заменить без вырезки участка трубы;
- Экономия — не нужны фланцы, прокладки и крепёж.
Стандарт на пазовые соединения — AWWA C606 (США) и ISO 6182-2 (международный). В России эти соединения регламентируются ГОСТ Р ИСО 6182-2-2005 и часто применяются в системах пожаротушения (спринклерные системы) и водопроводах. Именно поэтому размерный ряд ШАРОВЫХ КРАНОВ С ПАЗОМ напрямую связан с диаметрами труб, используемыми в этих системах.
2. Типовые размерные ряды DN: что предлагает рынок
Промышленные ШАРОВЫЕ КРАНЫ С ПАЗОМ выпускаются в диапазоне от DN15 до DN600 (иногда до DN800). Однако реальная востребованность зависит от отрасли. На основе статистики наших заказов за 2023–2025 годы мы выделили следующие группы:
| Диаметр DN | Наружный диаметр трубы (мм) | Основное применение | Доля заказов (по нашим данным) |
| DN15 – DN50 | 21,3 – 60,3 | Вспомогательные линии, обвязка насосов, КИП, пожаротушение (дренчеры) | 22% |
| DN65 – DN150 | 76,1 – 168,3 | Техническое водоснабжение, системы охлаждения, химические дозировки | 38% |
| DN200 – DN300 | 219,1 – 323,9 | Магистральные водоводы, оборотные системы, нефтяные внутриплощадочные линии | 28% |
| DN350 – DN600 | 355,6 – 609,6 | Напорные коллекторы, станции пожаротушения, системы гидротранспорта на ГМК | 12% |
Как видно из таблицы, самые востребованные — DN65–DN150 (почти 40% заказов). Это связано с тем, что на заводах именно эти диаметры используются для подключения теплообменников, резервуаров и распределительных гребёнок. Для магистральных трубопроводов чаще заказывают фланцевые краны, но в системах с частыми ремонтами (например, на обогатительных фабриках) предпочитают именно пазовые ШАРОВЫЕ КРАНЫ из-за лёгкости замены.
3. Присоединительные и габаритные размеры: на что обращать внимание
При выборе ШАРОВОГО КРАНА С ПАЗОМ важен не только DN, но и габаритная длина (расстояние между пазами), которая зависит от стандарта. Два основных стандарта:
- ANSI/ASME B16.3 — американский стандарт для кованой арматуры (длина L примерно равна 2,5×DN).
- DIN EN 558 — европейский стандарт (длина L = 3,0×DN).
Например, для DN100 по ANSI длина между пазами составляет около 254 мм, а по DIN — 300 мм. Если вы приобретаете кран для замены существующего, обязательно сверяйте строительную длину с проектной документацией. Наши инженеры часто сталкиваются с ситуацией, когда заказчик покупает кран по DN, а он не подходит по длине — приходится варить переходники, что сводит на нет преимущество пазового соединения.
Также важна глубина паза и его ширина: по AWWA C606 для труб DN50 паз имеет глубину 1,6 мм и ширину 7,9 мм; для DN300 — глубина 2,4 мм, ширина 12,7 мм. Все наши ШАРОВЫЕ КРАНЫ С ПАЗОМ изготавливаются точно по этим размерам, что обеспечивает герметичность до 40 бар (PN40).
4. Давление и температура: размер зависит от класса PN
Размер ШАРОВОГО КРАНА С ПАЗОМ неразрывно связан с рабочим давлением. Для одного и того же DN могут быть исполнения PN16 (16 бар), PN25 (25 бар) и PN40 (40 бар). Разница — в толщине стенки корпуса и материале. Например, для DN100 PN16 толщина стенки корпуса составляет 6,5 мм, для PN40 — 12 мм. Это влияет на массу, стоимость и возможность применения в системах высокого давления.
По данным нашего технического архива, наиболее частыми ошибками при заказе являются:
- Заказ крана PN16 для системы с давлением 20 бар (быстрое разрушение уплотнений);
- Использование крана PN25 на линии с гидроударами до 35 бар (деформация корпуса).
Для заводов с нестабильным давлением мы рекомендуем выбирать кран с запасом в 1,5–2 раза (например, при 16 бар — PN25). Для газовых сред (метан, азот) обязательно учитывайте требования ГОСТ Р 53672-2021 — здесь применяются краны только с «огнестойким» исполнением (API 607) и классом герметичности А (микроутечка менее 0,001%).
5. Материалы корпуса и уплотнений в зависимости от размера
В таблице ниже показаны типичные материалы для разных размерных групп ШАРОВЫХ КРАНОВ С ПАЗОМ.
| Диапазон DN | Материал корпуса | Материал уплотнений (седла) | Температурный диапазон, °C |
| DN15 – DN80 | Нержавейка CF8M / Углеродистая сталь WCB | PTFE (тефлон) / PEEK (для высоких температур) | -20 … +180 (PTFE) / -40 … +260 (PEEK) |
| DN100 – DN250 | Углеродистая сталь WCB (литьё) | PTFE + 15% углеволокно (усиленное) | -29 … +150 (стандарт) / -40 … +200 (спец.) |
| DN300 – DN600 | Низколегированная сталь LCC (для низких температур) | Графит металлический (огнестойкое исполнение) | -46 … +425 (графит) |
Для агрессивных сред (кислоты, щёлочи) мы рекомендуем краны из дуплексной стали (например, S31803) или с внутренним футерованным покрытием (PTFE-лайнер). Такие краны обычно изготавливаются в размерах до DN200. Наши специалисты всегда запрашивают химический состав среды перед подбором крана, так как ошибка в материале уплотнений может привести к выходу из строя за 1–2 месяца, даже при правильном размере.
6. Как выбрать размер шарового крана с пазом для конкретной задачи: алгоритм
На основе нашего опыта, рекомендуем следующий порядок действий для выбора ШАРОВОГО КРАНА С ПАЗОМ на заводе:
- Определите расчётный диаметр трубопровода (по скорости среды: для жидкостей — 1–3 м/с, для газов — 5–15 м/с).
- Уточните рабочее и максимальное давление (с учётом гидроударов, температурных расширений).
- Выберите стандарт присоединения (AWWA или DIN) и сравните строительную длину с монтажным местом.
- Определите материал корпуса (углеродистая сталь для воды/нефти, нержавейка — для пищевых и агрессивных сред).
- Проверьте наличие сертификата на соответствие ТР ТС 032/2013 (о безопасности оборудования для взрывоопасных сред).
Пример из практики: для цеха обогащения руды (Алдан, Якутия) мы подбирали ШАРОВОЙ КРАН С ПАЗОМ DN200, PN40, корпус WCB, седла из усиленного PTFE, с огнестойким исполнением. Заказчик ранее использовал фланцевые краны, но они выходили из строя из-за вибрации. Переход на пазовое соединение с демпфирующими прокладками увеличил ресурс с 1,5 до 5 лет.
Часто задаваемые вопросы о размерах шаровых кранов с пазом
Частично. Размеры пазов для DN50–DN300 почти идентичны, но есть отличия в глубине паза для больших диаметров (DN400+). Мы рекомендуем использовать муфты (хомуты) того же производителя, что и кран, либо строго сверять чертежи по AWWA C606. На практике, если вы используете хомуты Victaulic (стандарт AWWA), то кран должен быть произведён по AWWA. Наши краны Чжэцзян Юнюань сертифицированы по обоим стандартам, поэтому проблем с совместимостью не возникает, но в общем случае проверяйте этот момент при заказе.
Да, но с ограничениями. Для абразивных сред рекомендуется использовать краны с увеличенной твёрдостью покрытия шара (карбид хрома, HVOF) и седлами из PEEK или полиуретана. Однако для DN ≥ 300 из-за больших скоростей потока эрозия всё равно высока. Мы предлагаем специальную серию YCF-SL для абразивов, но они изготавливаются только до DN250. Для больших диаметров (DN400+) лучше использовать поворотные затворы или шиберные задвижки, так как шаровой кран с пазом будет требовать замены через 1–2 года. Наши инженеры помогут провести расчёт эрозионного износа для вашей среды.
Для систем пожаротушения по стандарту NFPA 13 используются краны DN50, DN80 и DN100, реже DN150. Требование — красная окраска, рабочее давление PN16 (обычно 12 бар), корпус из ковкого чугуна или стали WCB. Важно: для этих систем обязательна сертификация по пожарной безопасности (сертификат МЧС). Наши краны серии YCF-FR прошли испытания на огнестойкость (API 607) и имеют все необходимые разрешения для применения в РФ. Диаметры больше DN150 в спринклерных системах практически не применяются, так как это уже магистральные трубопроводы, где используют фланцевые соединения.
Рекомендуемый запас — не менее 30% от пикового давления (с учётом гидроударов). Например, если максимальное давление в системе — 25 бар, выбирайте кран с PN40. Это обусловлено тем, что пазовое соединение при высоком давлении создаёт дополнительные нагрузки на уплотнительное кольцо, и при недостаточном запасе может произойти выдавливание прокладки. Также учитывайте, что при температурах выше +100°C рабочее давление PN снижается на ~0,5% на каждый градус свыше +100°C. Для точного расчёта мы используем номограммы из ГОСТ Р 52720-2007.
Да, напрямую. Kvs (коэффициент расхода) пропорционален квадрату диаметра. Для полнопроходного ШАРОВОГО КРАНА С ПАЗОМ Kvs примерно равен 30 × (DN/25)². Например, для DN100 Kvs ≈ 30 × 16 = 480 м³/ч при потере давления 1 бар. Для редуцированных кранов (шар меньше прохода) Kvs ниже на 20–40%. Всегда уточняйте Kvs, если кран используется для регулирования, а не только для открытия/закрытия. Наши краны серии YCF-FullBore имеют полнопроходную конструкцию, что обеспечивает минимальные гидравлические потери.
Статья подготовлена инженерно-техническим департаментом Чжэцзян Юнюань Клапан Ко., Лтд — производителя шаровых кранов, задвижек и затворов для нефтегазовой, химической и водопроводной отраслей. Наши специалисты имеют сертификаты TÜV по стандартам API 6D, ISO 14313, а также опыт поставок на более чем 200 заводов России, Казахстана и Узбекистана. Данные основаны на анализе 87 промышленных объектов, выполненных в 2023–2025 годах, в соответствии с ГОСТ Р 52720-2007 (арматура трубопроводная) и ГОСТ 33260-2015 (краны стальные).
