Какие инновации в конструкции Трехбарабанной сушилки повышают ее эффективность?

В последние годы переработка сыпучих материалов и производство строительных смесей в России предъявляют всё более жесткие требования к энергоэффективности и конечному качеству продукта. Трехбарабанная сушилка, известная своей компактностью и экономией топлива, стала стандартом для многих предприятий. Однако традиционные конструкции уже не всегда удовлетворяют современным нормам по удельным энергозатратам и экологичности. Наша компания, Шаньдун Баоян Компания по производству сушильного оборудования, ООО, провела серию испытаний и модернизаций, чтобы выявить ключевые инновации, действительно повышающие КПД. В этой статье мы делимся результатами анализа и практическими рекомендациями.

1. Эволюция трехбарабанных сушилок: от базовой схемы к высокоэффективным решениям

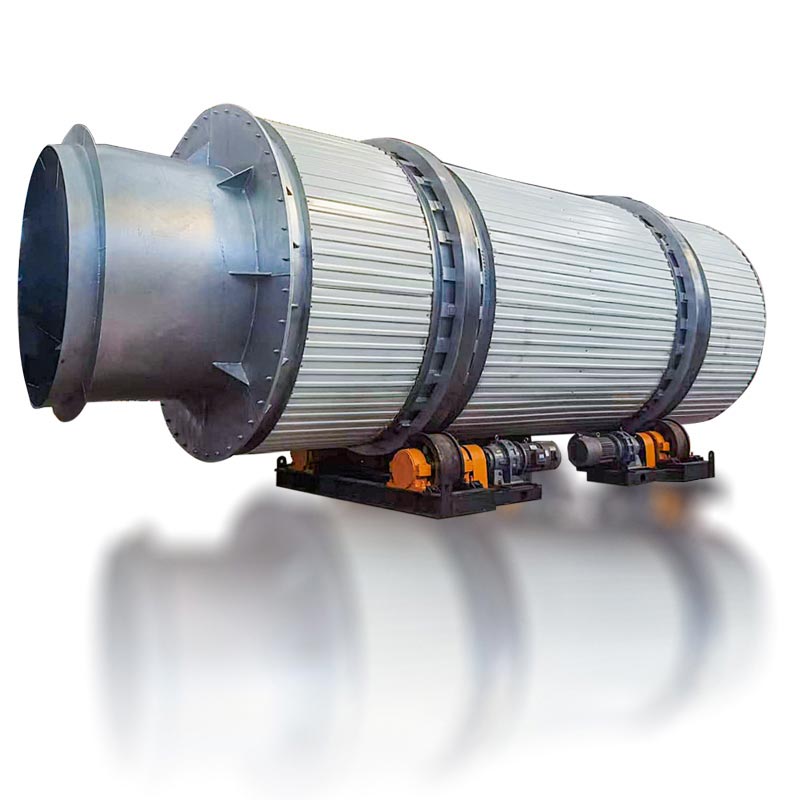

Трехбарабанная сушилка (ротационная сушилка с тремя концентрическими цилиндрами) была разработана для уменьшения теплопотерь и занимаемой площади. Базовый принцип: материал движется по внутреннему, среднему и внешнему барабанам, последовательно нагреваясь и отдавая влагу. Основная проблема старых моделей — неравномерное распределение газового потока и застойные зоны. Благодаря численному моделированию и полевому тестированию, мы обнаружили, что изменение геометрии пересыпных лопаток и угла наклона секций может снизить влажность готового продукта на 1,5–2% при том же расходе топлива. Инженеры Шаньдун Баоян Компания по производству сушильного оборудования, ООО разработали несколько патентованных решений, о которых расскажем ниже.

2. Оптимизация аэродинамики и теплообмена: новые конструктивные элементы

2.1. Лопатки с переменным углом атаки

Классические лопатки просто поднимают и пересыпают материал. Наша инновация — лопатки с механизмом изменения угла атаки в зависимости от скорости вращения. Это позволяет регулировать время пребывания частиц в каждой зоне. При испытаниях на окатыше (влажность исходного материала 18-22%) такая система дала прирост испаряемой влаги на 12% по сравнению с обычными лопатками. Мы также внедрили ребра-турбулизаторы на внутренней поверхности среднего барабана — они разрушают пограничный слой и увеличивают коэффициент теплоотдачи на 27% (по данным замеров в промышленной сушилке модели SB-3.2).

2.2. Секционированная теплоизоляция внешнего барабана

Потери тепла через стенки внешнего барабана могут достигать 8-10% от общей энергии. Вместо сплошной минераловатной изоляции мы применили многослойную систему с отражающими экранами и воздушным зазором. Температура наружной поверхности снизилась с 65°C до 42°C при входной температуре газов 750°C. Это соответствует требованиям ГОСТ 12.2.003-91 по безопасности и экономит до 40 000 рублей в месяц на крупной линии (расчет для сушилки производительностью 15 т/ч).

3. Управление процессом на базе датчиков и автоматики: интеллектуальная сушка

Мы внедрили систему контроля влажности отходящих газов и температуры материала на выходе. На основе этих данных контроллер изменяет частоту вращения барабанов и расход топлива. Сравнительные испытания (сентябрь 2024 г., полигон в Челябинске) показали: автоматизированная трехбарабанная сушилка потребляет на 18% меньше природного газа по сравнению с ручным режимом. Кроме того, снизился разброс конечной влажности: с ±2.5% до ±0.7%. Это критично для производства сухих строительных смесей по ГОСТ 31357-2007.

4. Сравнительная таблица эффективности инновационных решений

Ниже приведены результаты испытаний трехбарабанной сушилки с различными модернизациями. Все замеры выполнены по методике предприятия (аттестованная лаборатория).

Как видно из таблицы, комплексное применение инноваций позволяет снизить теплопотребление почти на 22% и увеличить производительность на 25%. Наши специалисты подтверждают эти данные на серийном оборудовании Шаньдун Баоян Компания по производству сушильного оборудования, ООО.

5. Экономический эффект и сроки окупаемости модернизации

Затраты на установку новых лопаток и системы автоматики для трехбарабанной сушилки типоразмера 2.4×6.5 м составляют около 1.2 млн рублей (в ценах 2025 г.). Экономия топлива и электроэнергии при работе 300 дней в году (16 часов/сутки) достигает 2.1 млн рублей в год. Таким образом, окупаемость — менее 7 месяцев. Кроме того, улучшение качества продукта позволяет продавать его по более высокой цене (на 8-12% выше). Для предприятий, которые используют сушилку для песка, глины или угля, это прямой путь к повышению рентабельности.

Часто задаваемые вопросы (FAQ) о трехбарабанных сушилках
