Какие преимущества дает волоконно-оптический усилитель EDFA?
2026-07-30
Развитие телекоммуникаций и рост объёмов передаваемых данных требуют постоянного совершенствования оптоволоконных систем связи. Одним из ключевых элементов, позволивших совершить прорыв в увеличении дальности и пропускной способности волоконно-оптических линий связи (ВОЛС), стал волоконно-оптический усилитель EDFA. По данным отраслевых исследований, более 95% современных магистральных и региональных сетей используют EDFA для компенсации затухания сигнала. Инженеры Шэньчжэньской компании электронных технологий «Хунсинда» проанализировали преимущества этого устройства, чтобы показать, почему оно остаётся доминирующим решением для оптического усиления.
В этой статье мы разберём ключевые преимущества волоконно-оптического усилителя EDFA: возможность усиления нескольких длин волн одновременно, высокий коэффициент усиления, энергоэффективность, надёжность и экономическую целесообразность использования. Вы получите полное понимание того, почему EDFA — это стандарт для построения современных оптических сетей.
1. Принцип работы EDFA: усиление в оптической среде
EDFA (Erbium-Doped Fiber Amplifier) — это устройство, усиливающее оптический сигнал непосредственно в волокне, легированном ионами эрбия. В отличие от регенераторов, которые преобразуют оптический сигнал в электрический и обратно, EDFA работает полностью в оптической среде.
Принцип действия основан на явлении вынужденного излучения. Лазерный диод накачки (обычно с длиной волны 980 нм или 1480 нм) возбуждает ионы эрбия в активном волокне. Когда через это волокно проходит ослабленный сигнал, он стимулирует переход возбуждённых ионов в основное состояние с излучением фотонов, усиливая исходный сигнал. Таким образом, EDFA не только компенсирует потери, но и может увеличивать мощность сигнала без преобразования его в электричество.
Благодаря такому принципу работы EDFA обеспечивает усиление в широком диапазоне длин волн (обычно 1530–1565 нм), что идеально подходит для систем с мультиплексированием по длине волны (WDM).
2. Ключевые преимущества волоконно-оптического усилителя EDFA
EDFA обладает рядом уникальных свойств, которые делают его предпочтительным выбором для построения ВОЛС.
2.1 Широкополосное усиление и совместимость с WDM
Одно из главных преимуществ EDFA — возможность одновременного усиления нескольких длин волн в диапазоне C-диапазона (1530–1565 нм). Это позволяет использовать EDFA в системах WDM, где по одному волокну передаётся до 80 и более каналов с различными длинами волн. EDFA усиливает все каналы одновременно, сохраняя их относительную мощность, что значительно снижает затраты на оборудование по сравнению с необходимостью усиления каждого канала отдельно.
2.2 Высокий коэффициент усиления
Типичный коэффициент усиления EDFA составляет 20–35 дБ, что позволяет компенсировать затухание на участках до 80–120 км без промежуточной регенерации. Для магистральных линий используются каскадные схемы с несколькими EDFA, обеспечивающие передачу сигнала на тысячи километров.
2.3 Высокая выходная мощность
Выходная мощность EDFA может достигать +20 дБм (100 мВт) и выше, что позволяет передавать сигнал на большие расстояния без потери качества. Высокая мощность особенно важна для систем кабельного телевидения и распределённых сетей.
2.4 Низкий уровень шума
Показатель шума (NF) качественных EDFA составляет 4,5–5,5 дБ, что близко к теоретическому минимуму. Это обеспечивает высокое соотношение сигнал/шум на выходе усилителя, что критично для работы систем передачи на больших расстояниях.
2.5 Энергоэффективность
EDFA использует энергию накачки с высокой эффективностью преобразования, что снижает энергопотребление по сравнению с регенерационными станциями. Это особенно важно для удалённых узлов связи, где энергоснабжение ограничено.
2.6 Малые габариты и надёжность
Современные EDFA размещаются в компактных корпусах (1U или 2U для стоечного исполнения), что упрощает их интеграцию в существующие телекоммуникационные шкафы. Отсутствие движущихся частей и высокая надёжность лазеров накачки обеспечивают ресурс работы более 100 000 часов без обслуживания.
| Параметр | Волоконно-оптический усилитель EDFA | Электронный регенератор |
| Тип работы | Полностью оптический | O/E/O (оптика→электрика→оптика) |
| Диапазон усиления | Широкий (C-диапазон, L-диапазон) | Ограничен форматом сигнала |
| Коэффициент усиления, дБ | 20–35 | Зависит от протокола |
| Уровень шума (NF), дБ | 4,5–5,5 | Выше из-за O/E/O преобразования |
| Совместимость с WDM | Полная (усиление всех каналов одновременно) | Требует разделения каналов |
| Энергопотребление | Низкое (5–20 Вт) | Высокое (50–200 Вт) |
| Срок службы | 100 000+ часов | 50 000–80 000 часов |
3. Сравнение EDFA с другими технологиями усиления
EDFA не является единственным типом оптических усилителей, но на сегодняшний день он занимает доминирующее положение благодаря сочетанию преимуществ. Рассмотрим основные альтернативы.
Рамановские усилители используют эффект вынужденного рассеяния Мандельштама-Бриллюэна и обеспечивают усиление в более широком диапазоне длин волн, однако требуют мощных лазеров накачки (более 1 Вт) и сложнее в настройке. Рамановское усиление часто используется в комбинации с EDFA для расширения диапазона усиления.

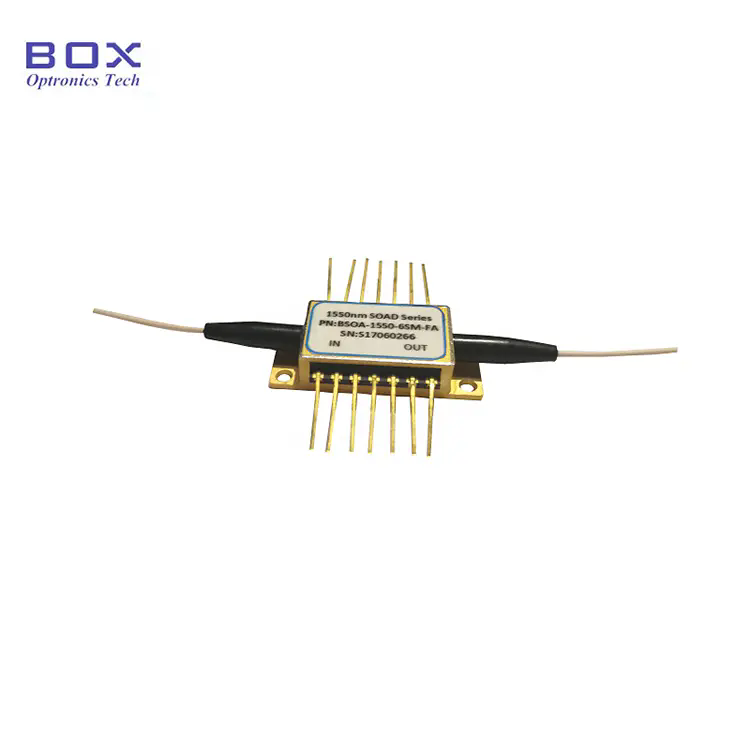

Полупроводниковые оптические усилители (SOA) имеют меньшие габариты и могут работать в более широких диапазонах, но их шум-фактор выше, а выходная мощность ограничена. Они также чувствительны к поляризации сигнала, что ограничивает их применение в системах WDM.
Таким образом, EDFA остаётся лидером по соотношению цена/качество для магистральных и городских сетей. Для систем с высокими требованиями к расширенному диапазону используются гибридные схемы EDFA + рамановский усилитель.
4. Области применения EDFA в современных сетях
Волоконно-оптические усилители EDFA находят применение в различных типах сетей и системах связи:
- Магистральные линии связи — компенсация затухания на протяжённых участках между городами (до 1000 км и более).
- Метрополитеновые и региональные сети — обеспечение качественной передачи данных в условиях высокой плотности подключений.
- Системы кабельного телевидения (CATV) — усиление сигнала для распределения на множество абонентских точек.
- Системы распределённых датчиков — усиление обратного рассеяния для увеличения дальности измерений.
- Лабораторные исследования и измерительные системы — компенсация потерь в тестовых схемах.
5. Экономическая целесообразность применения EDFA
Использование EDFA позволяет значительно сократить капитальные затраты при строительстве ВОЛС. Вместо установки дорогостоящих регенераторов на каждом промежуточном участке достаточно разместить компактные усилители. Это снижает как стоимость оборудования, так и затраты на обслуживание.
Кроме того, EDFA позволяет использовать уже проложенные линии с затуханием, превышающим расчётное, без необходимости замены оптического кабеля. Это особенно актуально для модернизации существующих сетей.
На примере типового магистрального маршрута протяжённостью 600 км: использование EDFA вместо регенераторов снижает стоимость инфраструктуры примерно на 40–50% и сокращает сроки ввода в эксплуатацию на 30%.
Часто задаваемые вопросы о волоконно-оптических усилителях EDFA
Регенератор преобразует оптический сигнал в электрический, восстанавливает его форму и мощность, а затем преобразует обратно в оптический. EDFA усиливает оптический сигнал непосредственно в оптической среде без преобразования в электричество. Это даёт несколько преимуществ: меньшие задержки (отсутствие буферизации), совместимость с любыми протоколами передачи и возможность одновременного усиления всех длин волн в WDM-системах. Кроме того, EDFA значительно компактнее и потребляет меньше энергии.
Основные факторы — качество лазера накачки и температурный режим. Лазерные диоды накачки имеют ресурс около 50 000–100 000 часов. При повышенной температуре (выше 40°C) срок службы сокращается примерно на 20–30% за каждые 10°C превышения. Поэтому для обеспечения долгого срока службы важно использовать устройства с активным охлаждением и устанавливать их в помещениях с контролируемой температурой. Большинство производителей, включая продукцию Шэньчжэньской компании электронных технологий «Хунсинда», указывают расчётный срок службы до 100 000 часов.
Да, но с ограничениями. В пассивных оптических сетях (GPON, EPON) используется направленная передача вниз по потоку (1490 нм) и вверх по потоку (1310 нм). EDFA оптимизирован для C-диапазона (1530–1565 нм), поэтому он не подходит для усиления вверх по потоку, но может использоваться для усиления сигнала вниз по потоку в коммерческих и промышленных сетях, где требуется большая дальность. Для PON чаще применяются специальные усилители на основе полупроводниковых технологий (SOA) или рамановские усилители.
EDFA вносит минимальные искажения в сигнал, сохраняя его спектральные характеристики. Однако любой усилитель добавляет некоторый уровень шума (спонтанное излучение), который характеризуется параметром NF (шум-фактор). Современные EDFA имеют NF на уровне 4,5–5,5 дБ, что в 2–3 раза лучше, чем у полупроводниковых аналогов (SOA). Правильное проектирование каскадов усиления с учётом шум-фактора позволяет поддерживать высокое качество сигнала даже на протяжённых линиях длиной более 1000 км.
Основное ограничение — диапазон усиления. EDFA эффективно работает только в диапазонах C (1530–1565 нм) и L (1565–1625 нм). Для других длин волн (например, 1310 нм или 1490 нм) EDFA не применим. Также EDFA требует точной настройки мощности накачки и контроля температуры активного волокна для поддержания стабильного усиления. Ещё один фактор — относительно высокая цена по сравнению с регенераторами для малых расстояний, но для магистральных сетей эта цена оправдана за счёт масштаба.
