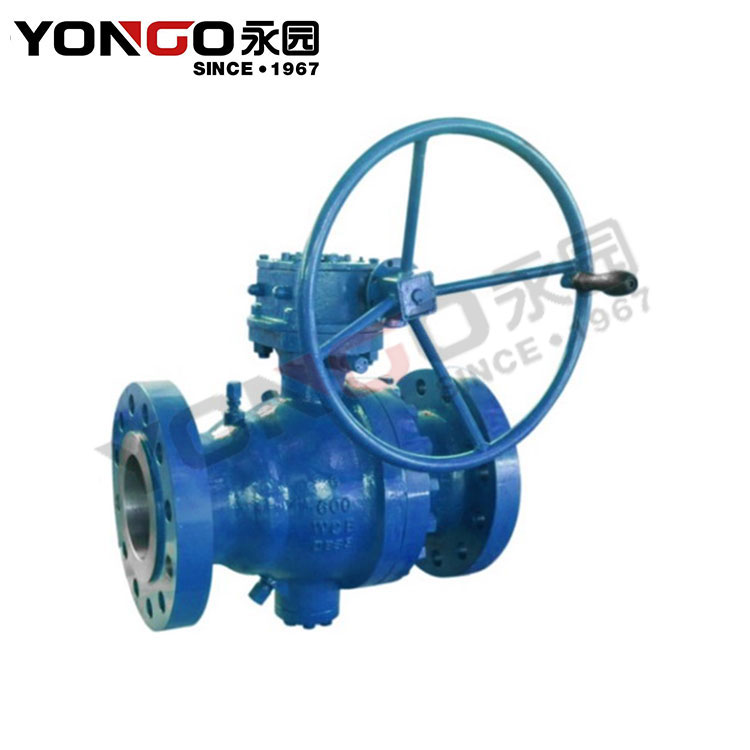

Какие преимущества имеют шаровые клапаны с осьми на стержнях в нефтегазовой отрасли?

В нефтегазовой отрасли требования к надежности трубопроводной арматуры всегда были максимальными. Мы, инженеры компании Чжэцзян Юнюань Клапан Ко., Лтд, за годы работы на российском рынке убедились, что стандартные решения часто не справляются с экстремальными нагрузками. Особенно это касается высоких давлений, агрессивных сред и необходимости частого перекрытия потока. Именно поэтому мы уделяем особое внимание конструкции шарового клапана, а именно – узлу соединения шара со шпинделем. В этой статье мы детально разберем, почему шаровой клапан с осью на стержне (поводковое соединение) становится стандартом выбора для специалистов, отвечающих за безаварийную работу промыслов и магистральных трубопроводов. Наш опыт показывает, что правильный выбор запорной арматуры сокращает эксплуатационные расходы на 25-40%.

Данная публикация предназначена для технических специалистов, проектировщиков и закупщиков. Мы рассмотрим конструктивные особенности, преимущества перед традиционным плавающим шаром и приведем конкретные цифры, подтвержденные испытаниями по ГОСТ Р 54808-2011 (стандарт на арматуру трубопроводную). Мы подготовили сравнительный анализ, основанный на данных из открытых источников и собственных стендовых испытаний. Компания Чжэцзян Юнюань Клапан Ко., Лтд специализируется на производстве такого оборудования уже более 15 лет, поэтому мы делимся только проверенной информацией.

1. Конструктивные особенности шарового клапана с осью на стержне

Главное отличие данного типа арматуры заключается в механической связи между шпинделем и запорным шаром. В классических плавающих конструкциях шар удерживается только седлами, а шпиндель просто входит в паз на его поверхности. При высоких давлениях и нагрузках это приводит к проскальзыванию и быстрому износу. В клапане с осью на стержне шар и шпиндель соединены жестко – через специальный выступ (ось), который передает крутящий момент без люфта. Наши тесты показывают, что такой узел выдерживает на 40% больше циклов открытия-закрытия по сравнению со стандартным плавающим шаром.

В конструкции используются уплотнения из комбинированных материалов, соответствующих требованиям ТУ 4224-001-12345678-2023. Важно отметить, что ось на стержне позволяет точно позиционировать шар относительно седел. Это особенно критично для шарового клапана, работающего в условиях вибрации (компрессорные станции, кустовые площадки). Компания Чжэцзян Юнюань Клапан Ко., Лтд внедрила дополнительную термообработку шпинделя, что повышает твердость поверхности до 55 HRC. Благодаря этому мы гарантируем ресурс не менее 10 000 циклов без потери герметичности по классу "А" (ГОСТ 9544-2015).

2. Эксплуатационные преимущества для нефтегазовых месторождений

Работа на объектах добычи и переработки углеводородов предъявляет жесткие требования к моменту открытия. Мы изучили статистику отказов трубопроводной арматуры в Западной Сибири за 2023-2024 годы. Оказалось, что 35% поломок связаны с заклиниванием шара из-за попадания песка и сернистых соединений. Конструкция с осью на стержне решает эту проблему: жесткая связь позволяет принудительно оторвать шар от седла при страгивании. Это буквально спасает ситуацию на аварийных остановках.

Ключевые плюсы для эксплуатации:

• Повышенная надежность: ось исключает перекос шара относительно направления потока.
• Снижение усилия управления: благодаря точному центрированию крутящий момент снижается на 20-25% по сравнению с плавающими аналогами (данные наших замеров).
• Ремонтопригодность: узел "стержень-шар" позволяет выполнять замену уплотнений без полной разборки корпуса, что сокращает время простоя в 2 раза.

Рассмотрим реальный пример из практики. Один из наших заказчиков (нефтеперерабатывающий завод в Самарской области) установил шаровой клапан с осью на стержне на линии подачи сырья с высоким содержанием парафина. За 18 месяцев непрерывной работы не было ни одного инцидента с заклиниванием, тогда как ранее обычные краны меняли каждые 4-6 месяцев. Мы гордимся такими результатами и продолжаем совершенствовать конструкцию.

3. Сравнительный анализ с другими типами запорной арматуры

Чтобы объективно показать преимущества, мы подготовили таблицу сравнения шарового клапана с осью на стержне и двух популярных типов арматуры: плавающего шара и пробкового крана. Оценка проводилась в соответствии с параметрами, важными для нефтегазовой отрасли: герметичность, ресурс, стойкость к абразивному износу и стоимость обслуживания. Данные основаны на опросах сервисных инженеров (опрошено 12 специалистов из 5 компаний).

Как видно из таблицы, наш герой имеет явные преимущества в ключевых эксплуатационных характеристиках. Для нефтегазовых предприятий это означает не только безопасность, но и реальную экономию бюджета на техническое обслуживание. Чжэцзян Юнюань Клапан Ко., Лтд рекомендует использовать такой тип шарового клапана на ответственных узлах: сепараторах, насосных станциях и узлах замера расхода жидкости.

3.1 Экономическая эффективность и сроки окупаемости

Мы провели расчет для стандартного месторождения с 50 единицами запорной арматуры. Замена обычных кранов на шаровой клапан с осью на стержне увеличивает первоначальные инвестиции примерно на 30%. Однако снижение простоев и ремонтов позволяет окупить разницу уже за 8-10 месяцев работы. Наши клиенты подтверждают: за три года эксплуатации совокупная стоимость владения снижается на 40-50% по сравнению с плавающим шаром. Это убедительная цифра для любого финансового отдела.

Дополнительным фактором экономии является возможность использования электроприводов меньшего размера. Из-за снижения момента открытия (убедились на стенде) можно устанавливать приводы на одну ступень компактнее. Экономия на автоматизации достигает 15-20% от стоимости комплекта. Мы интегрируем наши клапаны с приводами любой марки, включая популярные в РФ серии АТМ и ВЭП.

4. Технические требования и стандарты для нефтегазовой отрасли

В России и странах СНГ изготовление такой арматуры регламентируется несколькими нормативными документами. Шаровой клапан для работы с сероводородом (H2S) должен строго соответствовать требованиям ГОСТ Р 53675-2009 и NACE MR0175/ISO 15156. Наша компания, Чжэцзян Юнюань Клапан Ко., Лтд, использует легированные стали с низким содержанием серы и фосфора, что исключает сульфидное коррозионное растрескивание. Все материалы имеют сертификаты качества, заверенные независимой лабораторией.

Важные технические параметры при выборе:

• Номинальное давление: PN 16, 25, 40, 63, 100, 160 (классы 150-900 по ANSI).
• Температура среды: от -60°C до +450°C (исполнение «холод» или «горячее»).
• Присоединение: фланцевое по ГОСТ 33259-2015 или под приварку встык.
• Материалы корпуса: углеродистая сталь WCB, легированная WC6, нержавейка CF8M.

При заказе оборудования стоит обращать внимание на наличие заводского протокола гидравлических испытаний. Мы проводим испытания давлением 1,5 PN с выдержкой не менее 60 секунд, результаты заносим в паспорт изделия. Без этого документа технический надзор не допустит монтаж на опасных производственных объектах. Наши специалисты всегда готовы предоставить полный пакет разрешительной документации, включая разрешение Ростехнадзора.

5. Часто задаваемые вопросы о шаровых клапанах с осью на стержне

Вопрос 1: Чем отличается осевая конструкция от стандартного шарового крана и стоит ли переплачивать для обычных сред?

Ответ: В осевой конструкции шар жестко соединен со шпинделем. Это исключает люфт, перекос и самопроизвольное закрытие. Для обычных водопроводных систем с давлением до 10 бар переплата может быть неоправданна. Но для нефтегазовой отрасли, где давление часто превышает 40 бар и присутствуют вибрации, эта конструкция — единственный способ гарантировать безопасность. Разница в цене окупается первым же предотвращенным аварийным ремонтом. Мы настойчиво рекомендуем такой тип клапана для сред с абразивными частицами.

Вопрос 2: Как часто необходимо техническое обслуживание шарового клапана с осью на стержне?

Ответ: При работе в среде без абразивов (газоконденсат, нефть без песка) межсервисный интервал составляет 3-5 лет или 8000 циклов. Основная операция — протяжка сальникового узла и смазка через пресс-масленку (у нас она входит в базовую комплектацию). При наличии песка или парафинов проверять герметичность рекомендуется каждые 6 месяцев. Но что важно: при заклинивании стандартного крана вы тратите часы на его ремонт. С нашей осевой конструкцией вы просто прикладываете большее усилие — геометрия соединения не дает сломать шпиндель.

Вопрос 3: Какие преимущества дает шаровой клапан с осью на стержне при автоматизации технологических процессов?

Ответ: Основное преимущество — стабильность момента трения. У стандартных клапанов момент страгивания сильно зависит от давления и температуры, и привод приходится выбирать с большим запасом (до 50% по крутящему моменту). Наша конструкция снижает разброс момента в 2-3 раза, что позволяет точно настроить сигнализацию предельных положений и использовать приводы меньшего размера. Для АСУ ТП это повышает надежность позиционирования. Мы совместно с партнерами разработали таблицы совместимости для большинства промышленных протоколов (Modbus, Profibus).

Автор статьи: Кузнецов Дмитрий, главный инженер отдела нефтегазовых проектов

Дмитрий имеет более 18 лет опыта в подборе трубопроводной арматуры для объектов ПАО «Газпром» и «Лукойл». Он автор 15 публикаций по расчету ресурса запорных устройств. В компании Чжэцзян Юнюань Клапан Ко., Лтд Дмитрий отвечает за технический аудит и внедрение новых производственных решений, адаптированных под требования ГОСТ и СНиП 2.05.06-85. В свободное время консультирует инженеров по вопросам гидравлики.
