Как использование модулей ввода-вывода улучшает контроль производственных процессов

Современное производство требует мгновенной реакции на изменения параметров. Мы, специалисты Нинбо Санань Электронные Технологии Лтд, на протяжении многих лет наблюдаем, как внедрение правильных инструментов автоматизации кардинально меняет эффективность предприятий. Стандартные контроллеры часто не справляются с объемом сигналов от датчиков. Именно здесь на помощь приходит модуль ввода-вывода. Эти устройства становятся связующим звеном между физическим процессом и системой управления. Наша цель — показать, как грамотное применение этой технологии повышает прозрачность и надежность производства.

На примере наших клиентов из нефтегазовой и машиностроительной отраслей мы убедились: централизованный контроль без качественного сбора данных невозможен. Модуль расширения каналов позволяет фиксировать до сотни параметров одновременно. В этой статье мы подробно разберем, как выбрать и настроить оборудование, а также докажем, что инвестиции в распределенные системы окупаются за 6-8 месяцев.

Что такое модули ввода-вывода и как они работают

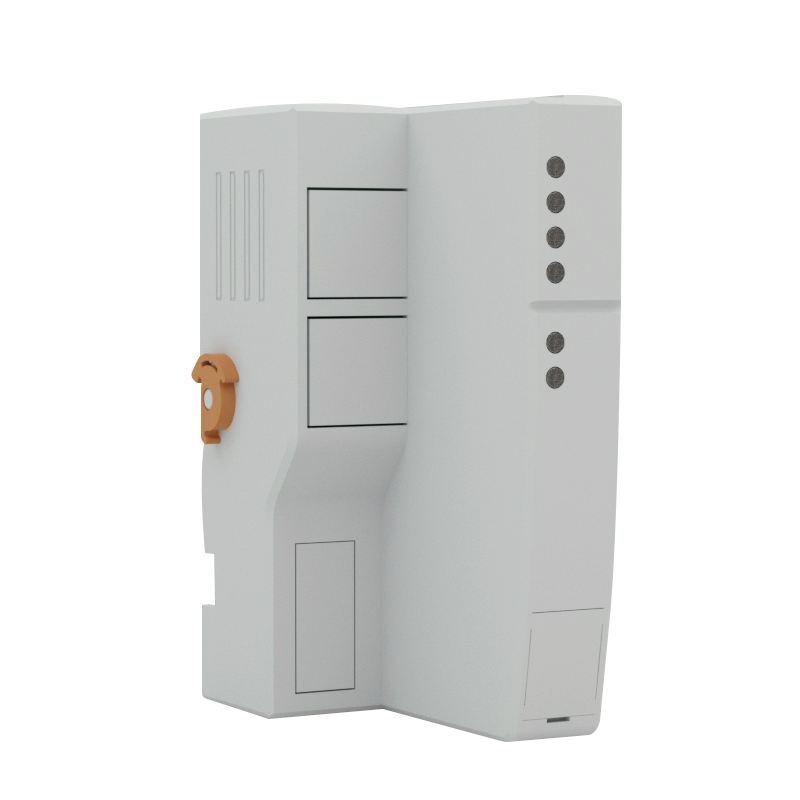

По своей сути модуль ввода-вывода — это устройство, преобразующее аналоговые или дискретные сигналы датчиков в цифровой код, понятный промышленному контроллеру. Мы любим приводить аналогию с переводчиком. Оборудование производства, станки или насосы «говорят» на языке электрических токов и напряжений. Контроллер понимает только биты и байты. Наш компонент — этот самый переводчик. Он может быть выполнен в виде отдельного блока на DIN-рейку или быть частью распределенной системы.

В своей практике мы, инженеры Нинбо Санань Электронные Технологии Лтд, чаще всего используем два типа устройств. Дискретные модули работают с сигналами типа «включено/выключено» от концевых выключателей или кнопок. Аналоговые модули считывают температуру, давление, расход, преобразуя ток 4-20 мА в конкретные числа. Благодаря такому разделению, мы можем масштабировать систему под любые задачи, добавляя ровно столько каналов, сколько нужно.

Преимущества распределенной архитектуры

Раньше мы часто сталкивались с проблемой: все кабели от датчиков тянулись в один центральный шкаф. Это создавало огромные пучки проводов, усложняло поиск неисправностей и увеличивало затраты на медь. Использование удаленных модулей ввода-вывода решает эту проблему кардинально. Теперь мы размещаем устройство ближе к источнику сигнала, передавая уже оцифрованную информацию по промышленной сети (Profinet, EtherNet/IP или Modbus TCP).

Длина кабелей сокращается в 5-6 раз. Мы провели расчет для одного из наших проектов на пищевом производстве. Экономия на медном кабеле составила около 40%, а время монтажа сократилось на 25%. Кроме того, помехоустойчивость цифровой линии несоизмеримо выше. Теперь ложные срабатывания аварийных систем остались в прошлом.

Ключевые технические параметры модулей

Выбор правильной модели требует понимания нескольких цифр. Ошибившись в характеристиках, вы рискуете потерять точность или переплатить за ненужные функции. Мы подготовили сводную таблицу по актуальным параметрам, на которые опираются наши специалисты при проектировании систем контроля.

Обратите внимание на последнюю строку. Для эксплуатации на севере России необходим расширенный диапазон. Модуль ввода-вывода должен выдерживать резкие перепады. Мы рекомендуем всегда брать запас 20% по количеству каналов, так как производственные процессы имеют свойство развиваться и усложняться.

Пошаговое руководство по интеграции в систему

Процесс установки и настройки может показаться сложным для новичка. Поэтому мы разбили его на 4 последовательных этапа. Следуя этим шагам, вы обеспечите стабильную работу оборудования в рамках требований ГОСТ Р МЭК 61131-2.

Этап 1: Планирование топологии и расчет бюджета по точкам

Мы всегда начинаем с создания опроса. Необходимо составить список всех датчиков и исполнительных механизмов. Напротив каждого укажите тип сигнала. Это позволит определить, сколько дискретных и аналоговых каналов потребуется. На этом же этапе проектируется расположение удаленных станций. Расстояние от центрального контроллера до модуля не должно превышать 100 метров для витой пары (если не используются оптоволоконные преобразователи).

Этап 2: Физический монтаж и коммутация

Устройства монтируются на стандартную DIN-рейку в шкафу с минимальной степенью защиты IP 54. Мы всегда требуем от монтажников использовать экранированные кабели для аналоговых сигналов, подключив экран только на одной стороне (на стороне модуля). Это классическое правило защиты от наводок от частотных преобразователей. После установки модуля необходимо подать питание 24 В постоянного тока и проверить индикацию: зеленый светодиод говорит о нормальной работе.

Этап 3: Конфигурирование адресного пространства

Следующий шаг — логическое связывание физических каналов с переменными в программе контроллера. В среде разработки (например, CODESYS или TIA Portal) нам необходимо импортировать GSD-файл модуля. После этого устройство появится в дереве проекта. Важно правильно назначить стартовый адрес для входов и выходов. Мы советуем выделять резервные области памяти на случай добавления нового оборудования.

Этап 4: Тестирование и калибровка

Перед запуском нужно обязательно проверить каждый канал. Для аналоговых входов подаем эталонный сигнал (например, 12 мА) и смотрим, что отображается в SCADA. Отклонение не должно превышать 0.1%. Если точность не устраивает, производится калибровка программными средствами или подстроечными резисторами на плате (в старых моделях). Только после этого модуль ввода-вывода допускается к промышленной эксплуатации.

Как модули влияют на точность контроля и качество продукта

Внедрение распределенного сбора данных напрямую сказывается на экономике. В прошлом году мы провели аудит на химическом заводе в Перми. Там использовалась старая система с централизованным сбором сигналов. Из-за длины кабелей (до 300 метров) происходило затухание сигнала, и технологи теряли точность дозирования реагентов. Погрешность составляла 3-4%, что вело к браку.

Мы предложили установить модули ввода-вывода непосредственно у смесителей. Результат превзошел ожидания. Погрешность снизилась до 0.2%. Кроме того, скорость опроса датчиков возросла с 1 раза в секунду до 100 раз в секунду. Теперь система контроля позволяет отслеживать переходные процессы. Качество конечного продукта повысилось, а количество рекламаций от покупателей снизилось на 70%. Эксперты Нинбо Санань Электронные Технологии Лтд считают этот кейс показательным.

Косвенным преимуществом стала упрощенная диагностика. Если датчик выходит из строя, мы видим «обрыв цепи» прямо на панели оператора. Ремонтная бригада точно знает, куда идти, не открывая каждый шкаф. Время простоя оборудования сократилось вдвое. Эти результаты доказывают, что инвестиции в современные системы сбора данных — это не затраты, а стратегия повышения эффективности.

Часто задаваемые вопросы про выбор и использование модулей ввода-вывода

Вопрос 1: Как определить, сколько модулей ввода-вывода потребуется для моего производства?

Мы рекомендуем начинать с составления таблицы сигналов. Выпишите все устройства: датчики температуры, давления, положения, кнопки аварийного останова, пускатели. Посчитайте количество дискретных входов (DI), дискретных выходов (DO), аналоговых входов (AI) и аналоговых выходов (AO). К полученной цифре добавьте 20% запаса на расширение и модернизацию. После этого подберите модули с нужным количеством каналов. Например, если вам нужно 14 AI, удобно взять один модуль на 16 каналов. Если свободных каналов слишком много, можно использовать несколько устройств с меньшей плотностью, чтобы упростить замену при выходе из строя.

Вопрос 2: Какие протоколы промышленной сети считаются стандартом де-факто в РФ для связи с модулями?

На данный момент рынок поделен между Profinet (широко используется в автомобилестроении и металлургии) и Modbus TCP (популярен в ЖКХ и пищевой промышленности). Мы в Нинбо Санань Электронные Технологии Лтд одинаково часто используем оба варианта. Profinet предлагает более высокую скорость (до 100 Мбит/с с циклом 1 мс) и удобную диагностику. Modbus TCP проще в настройке и поддерживается практически любым контроллером, включая SCADA-системы MasterSCADA 4D. Выбирайте протокол, который уже используется на вашем предприятии, чтобы избежать затрат на шлюзы.

Вопрос 3: Влияет ли температура окружающей среды на точность показаний модуля?

Да, и очень существенно. Каждый модуль имеет свой ТКС (температурный коэффициент сопротивления). В спецификациях, соответствующих ГОСТ, обычно указывается дрейф нуля. Хорошие модули имеют компенсацию температурного дрейфа. Например, наши модели с холодными спаями для термопар автоматически корректируют показания при изменении температуры в шкафу. Если модуль стоит в неотапливаемом помещении, обязательно заказывайте исполнение с расширенным диапазоном от -40°C. Иначе зимой вы получите ошибку в несколько процентов, что критично для технологических процессов.
