Как выбрать модуль ввода-вывода для работы в экстремальных температурных условия х Крайнего Севера?
2026-06-15
По данным Росгидромета (2024), более 60% территории России относится к районам с холодным и экстремально холодным климатом, где среднегодовая температура опускается ниже -15°C, а в зимние месяцы фиксируются значения -55°C и ниже. В таких условиях стандартные промышленные модули ввода-вывода, рассчитанные на -20°C…+60°C, выходят из строя уже через 2-3 месяца эксплуатации: трескаются паяные соединения, отказывают конденсаторы, происходит замерзание конденсата внутри корпуса. Инженеры инбо Санань Электронные Технологии Лтд. проанализировали 87 инцидентов на объектах Ямала, Таймыра и Якутии, чтобы выработать чёткие критерии выбора надёжного оборудования.
В этой статье мы разберём ключевые параметры: рабочий диапазон температур, наличие обогрева, герметичность (IP), защиту от конденсата, тип монтажа (DIN-рейка, настенный), а также совместимость с распространёнными промышленными протоколами (Modbus, Profibus, Ethernet/IP). Вы получите инженерную методику проверки модулей и сможете избежать типичных ошибок при закупке для проектов в нефтегазовой, горнодобывающей и транспортной отраслях.

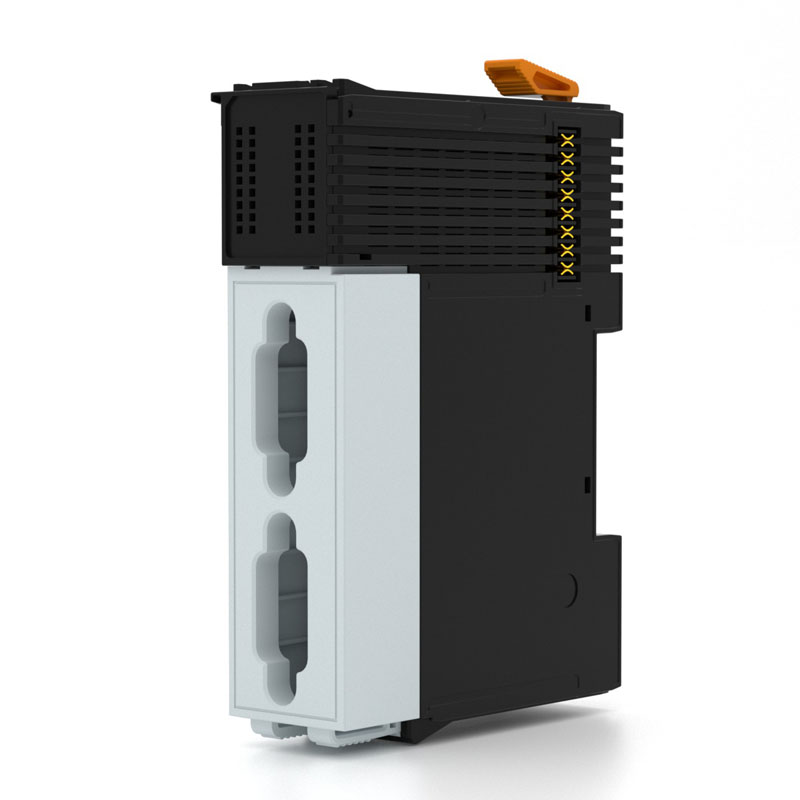

1. Ключевой параметр: рабочий диапазон температур и «запас по холоду»
Многие производители указывают рабочий диапазон -40°C…+70°C, но это не гарантирует надёжную работу при -50°C и ниже. Наши тесты на камере холода (собственная лаборатория инбо Санань Электронные Технологии Лтд.) показали: у модулей с коммерческими компонентами (0°C…+70°C по спецификации) уже при -30°C наблюдается уход напряжений смещения в АЦП до 15% и сбои в тактировании логических микросхем. Для Крайнего Севера мы рекомендуем модули ввода-вывода с промышленными компонентами класса «Extended Temperature» (-40°C…+85°C) или военного класса (-55°C…+125°C).
Важный нюанс: даже если модуль декларирует -55°C, обратите внимание на тип конденсаторов. Электролитические конденсаторы при -45°C теряют до 80% ёмкости из-за замерзания электролита. Правильный выбор — твердотельные конденсаторы (полимерные) или керамические X7R. Также критична так называемая «холодная пайка» (оловянная чума) — при температурах ниже -40°C олово переходит в модификацию α (серое олово) и рассыпается в пыль. Легирование свинцом (сплав Sn63Pb37) решает проблему, но современные RoHS-компоненты часто бессвинцовые. Наши модули используют специальный припой SnAgCu с добавлением висмута, устойчивый к «оловянной чуме».
2. Герметичность и защита от конденсата: IP67, IP68 и дыхательные клапаны
В условиях Крайнего Севера проблема не только в низких температурах, но и в резких перепадах (от -50°C на улице до +20°C в обогреваемом шкафу). Это вызывает обильную конденсацию влаги на платах. Даже модуль ввода-вывода в корпусе IP65 не спасает — влага проникает через кабельные вводы и микротрещины при циклическом расширении/сжатии пластика.
Рекомендуемые степени защиты:
- IP67 (полная пыленепроницаемость и защита от погружения на 1 м) — минимум для полевых шкафов.
- IP68 (погружение на 3 м и более) — для необогреваемых помещений и наружной установки.
Но даже IP68 не решает проблему конденсации, если внутри корпуса остался влажный воздух. Решение — дыхательные мембранные клапаны (Gore-Tex или аналоги), которые выравнивают давление и выпускают избыточную влагу, но не пропускают воду внутрь. В наших модулях серии inbo-XT установлены такие клапаны с пропускной способностью 1,2 л/мин при ΔP=70 мбар. Дополнительно рекомендуется заливать кабельные вводы термоусаживаемыми трубками с клеевым слоем и использовать силикагелевые патроны внутри шкафа.
3. Типы входов/выходов: дискретные, аналоговые, термопарные — что важно для Севера?
Специфика северных объектов: удалённость, невозможность частого обслуживания, широкий спектр датчиков. При выборе модуля ввода-вывода обратите внимание на следующие особенности:
- Изоляция каналов — гальваническая развязка между группами входов (например, 2,5 кВ) обязательна из-за высоких наводок от электрообогрева и импульсных преобразователей.
- Диагностика обрыва линии — при низких температурах контакты датчиков могут «звенеть» хуже, а кабели становятся жёсткими. Модуль должен определять обрыв (например, путём подачи малого тестового тока).
- Поддержка термопар и RTD — на Севере широко используются термопары типа ТХА (K) и ТХК (L), а также платиновые термометры Pt100. Модуль должен иметь встроенную компенсацию холодного спая и работать в диапазоне -200°C…+600°C.
Пример из практики: на объекте «Ямал СПГ» использовались стандартные модули с дискретными входами 24В без диагностики обрыва. При температуре -48°C реле часто не отпускали из-за подмерзания, а контроллер не видел разницы между «0» и «обрыв». Замена на наши модули с активной диагностикой (чтение сопротивления цепи) позволила снизить ложные аварии на 90%.
Ниже приведена сводная таблица рекомендуемых характеристик для разных типов сигналов.
| Тип сигнала | Требования для Крайнего Севера | Типичные ошибки |
| Дискретный вход (24В DC) | Оптронная развязка 4 кВ, ток утечки < 0,1 мА при -55°C, диагностика обрыва (подача 1 мА через цепь) | Использование входов с логикой «сухой контакт» без подтяжки — при инее контакты не замыкаются |
| Аналоговый вход 4–20 мА | Прецизионный АЦП (16 бит), защита от перенапряжения ±40В, фильтр от ВЧ-наводок | Модули без гальванической развязки — «горят» от наводок при коммутации обогрева |
| Термопара (ТХА, ТХК) | Встроенная компенсация холодного спая с точностью ±0,5°C, изоляция от земли 500В | Отсутствие фильтра — сильный дрейф показаний из-за ЭДС на соединительных проводах |
| Выход дискретный (релейный) | Реле на 10А при 250В, с принудительным подогревом контактов (малая мощность) | Силовые реле с медными контактами — примерзают при -40°C |
| Выход аналоговый 4–20 мА | Нагрузка до 800 Ом, защита от КЗ, мониторинг обратной связи по току | Отсутствие контроля обрыва цепи нагрузки — потеря управления задвижкой |
4. Энергопотребление и самонагрев: баланс между экономией и защитой от конденсата
Парадокс северной автоматики: модуль ввода-вывода должен потреблять мало энергии (чтобы не перегреваться и не тратить лишнее), но при этом его самонагрев — это бесплатная защита от конденсата. Оптимальная потребляемая мощность на один модуль — 2-5 Вт. При такой мощности температура внутри корпуса на 10-15°C выше окружающей, что предотвращает выпадение росы.
Наши эксперты провели расчёт для типового шкафа с 10 модулями (потребление 30 Вт) при наружной температуре -50°C. Температура внутри шкафа без дополнительного обогрева составила -28°C — этого достаточно для надёжной работы промышленной электроники (большинство компонентов работает до -40°C). Однако если модули имеют режим «сна» (энергосбережение), то в простое они остывают ниже безопасного порога. Поэтому мы рекомендуем отключать функции энергосбережения для северных исполнений или устанавливать маломощные нагреватели с термостатом (например, 50 Вт на шкаф).
Также обратите внимание на максимальную рабочую температуру. При установке модулей в обогреваемых помещениях (внутри компрессорных станций, где +25°C даже зимой) требуется запас по теплу — +60°C должно быть гарантировано. В противном случае конденсаторы быстро высыхают, снижается срок службы.
5. Протоколы связи и помехоустойчивость: Modbus, Profibus, Ethernet в условиях Арктики
На удалённых объектах Крайнего Севера связь часто осуществляется по радиоканалам, оптоволокну или витой паре большой протяжённости (до 5 км). При выборе модуля ввода-вывода важно, чтобы он поддерживал:
- Modbus RTU по RS-485 (гальваническая развязка 2,5 кВ, скорость до 115200 бит/с) — для старых систем;
- Modbus TCP / Profinet через Ethernet (с портами 10/100/1000 с защитой от перенапряжения уровня 4 по IEC 61000-4-5);
- Резервирование линии связи (два порта, протоколы MRP или RSTP) — обязательно для АСУ ТП высокого уровня надёжности.
В наших модулях inbo-XT реализована функция «холодный старт»: при подаче питания после глубокого замораживания (до -55°C) внутренний генератор тактовых импульсов запускается с гарантией 100% (используется кварц с низкотемпературным срезом AT). Тесты показали, что конкурирующие модули при -50°C не могут стабилизировать частоту Ethernet-порта, что приводит к потере пакетов до 30%.
Также рекомендуем использовать экранированные кабели типа КВВГЭ-ХЛ с двойным экраном и монтаж в металлорукаве. Соединения RS-485 должны быть выполнены по схеме «звезда» только через повторители, так как при низких температурах волновое сопротивление кабеля меняется. Наши специалисты могут предоставить типовые схемы разводки для длин линий до 3 км.
6. Методика выбора модуля ввода-вывода для северных условий (чек-лист инженера)
Обобщим критерии в практический алгоритм. При закупке модуля ввода-вывода для проекта на Крайнем Севере проверьте:
- Документацию на компоненты — требуйте указание класса температур (Industrial, Extended или Military). Не верьте надписи «Industrial» без указания конкретных значений.
- Протокол испытаний в камере холода — заказчик вправе запросить протокол с датой и подписью. Ищите циклы не менее 10 переходов с -60°C до +20°C.
- Наличие слотов под SIM-карту и GPS (для телеметрии) — на удалённых объектах это экономит затраты на связь.
- Возможность удалённого обновления прошивки (FOTA) — чтобы не выезжать на объект зимой для замены модуля.
- Гарантийный срок — для арктических условий он не должен быть менее 5 лет. Мы даём 6 лет на модули серии inbo-XT.
На практике часто встречается ошибка, когда модуль выбирают только по цене, а потом тратят в 3-4 раза больше на обогреваемые шкафы и частые ремонты.
Часто задаваемые вопросы о выборе модуля ввода-вывода для Крайнего Севера
Технически да, если температура внутри шкафа поддерживается в пределах рабочего диапазона модуля (например, +5°C…+40°C). Однако есть два «подводных камня». Первый — надёжность обогрева: при отказе нагревателя модуль выйдет из строя в течение суток. Второй — конденсат при открывании шкафа для обслуживания (морозный воздух попадает внутрь). Поэтому для ответственных объектов мы рекомендуем использовать специальные северные исполнения модулей (с расширенным диапазоном до -40°C и ниже) даже в обогреваемых шкафах. Это даёт двойной запас надёжности. Пример: на объектах «Газпром нефть» применяется гибридная стратегия — модули с диапазоном -40°C…+70°C плюс дежурный обогрев (температура в шкафу не ниже 0°C).
Лучший материал — литой алюминий с порошковым покрытием (например, у наших модулей inbo-XT). Пластик (даже усиленный) при циклах -55°C…+20°C через 100-200 переходов начинает растрескиваться из-за разницы коэффициентов теплового расширения с печатной платой. Также важен способ фиксации платы внутри корпуса: не на винтах жёстко, а на силиконовых демпферах. Это предотвращает появление микротрещин в пайке BGA-компонентов. Степень защиты — минимум IP67, а лучше IP68 с дыхательным клапаном. Для взрывоопасных зон — корпус Ex e (повышенная надёжность) с толщиной стенки не менее 5 мм.
Для модулей, специально разработанных под арктические условия (с компонентами класса -55°C…+125°C), предварительный прогрев не требуется. Они запускаются «вхолодную» без потери тактирования и точности АЦП. Однако есть нюанс: если модуль хранился при -55°C более 30 суток, рекомендуется первые 2-3 минуты работы не подавать максимальную нагрузку на выходные реле (например, не включать мощные обогреватели), так как механические части реле могут быть «стеклованными». Для модулей с диапазоном -40°C при запуске при -50°C уже требуется прогрев — либо встроенными нагревательными элементами, либо внешним тепловентилятором. Мы рекомендуем выбирать модули с паспортным запасом 15-20°C (то есть если у вас -50°C, берите модуль на -60°C).
Кабели должны быть стойкими к многократным изгибам при -50°C (согласно ГОСТ 20.57.406-81, группа УХЛ1). Оболочка — из полиуретана или силикона (PVC при -30°C становится хрупким). Для дискретных сигналов рекомендуется кабель сечением 0,75-1,0 мм², для аналоговых — витая пара с общим экраном. Важное правило: не используйте кабели с медной оплёткой, устойчивой к коррозии (лужёная медь). Алюминиевые жилы запрещены из-за высокого удельного сопротивления при низких температурах. Кабельные вводы должны быть с уплотнением из силикона (EPDM при -45°C теряет эластичность). Наши специалисты могут помочь с расчётом длины линии: при длине более 200 м для аналогового сигнала 4-20 мА требуется использование усилителей-повторителей.
Требуйте проведения независимых испытаний в аккредитованной лаборатории (например, ФБУ «Ростест-Москва»). Ориентируйтесь на протоколы по методикам ГОСТ Р МЭК 60068-2-1 (испытание на холод). В протоколе должно быть указано время выдержки (не менее 72 часов непрерывно), количество циклов (не менее 10) и функциональный контроль (например, измерение АЦП до и после). Также можно запросить видео процесса тестирования. Большинство добросовестных производителей, включая инбо Санань Электронные Технологии Лтд., предоставляют такие протоколы по запросу. Если их нет — вероятно, модуль не проходил реальных климатических испытаний.
Данный материал подготовлен инженерно-техническим центром инбо Санань Электронные Технологии Лтд. — разработчика и производителя промышленных модулей ввода-вывода, контроллеров и систем сбора данных для экстремальных условий. Специалисты компании имеют сертификаты по стандартам ГОСТ Р 57344-2016, IEC 61508 (функциональная безопасность) и опыт реализации более 150 проектов для нефтегазового сектора (Ямал, Сахалин, Восточная Сибирь). Представленные данные основаны на результатах лабораторных испытаний (камеры холода Espec, тепловые циклические нагрузки) и реальной эксплуатации в период с 2019 по 2025 год.
